解析通用车系无钥匙系统技术(5)
来源:本站整理  作者:佚名  2012-09-05 09:46:40

5.PEPS 电源、接地及数据线路(如图 40 所示)

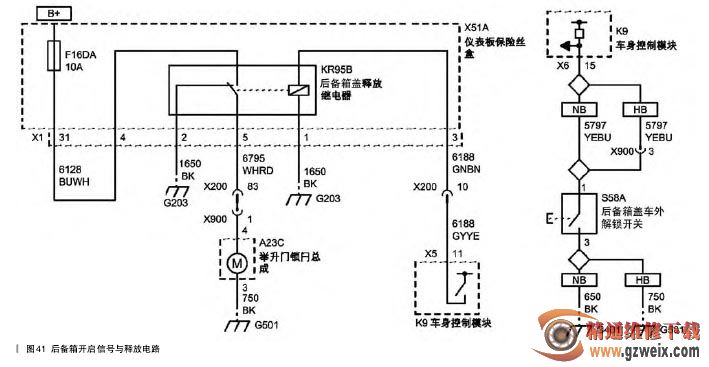

6. 后备箱开启信号与释放电路(如图 41 所示)

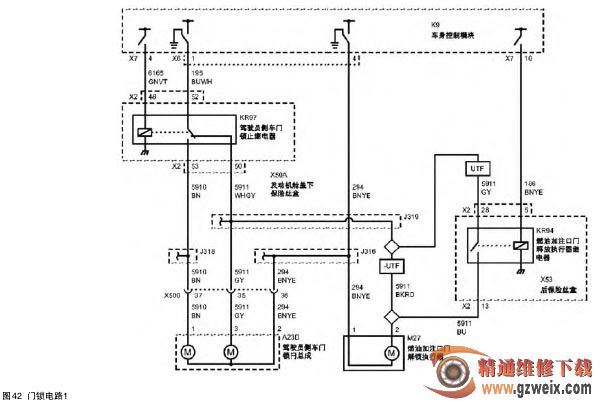

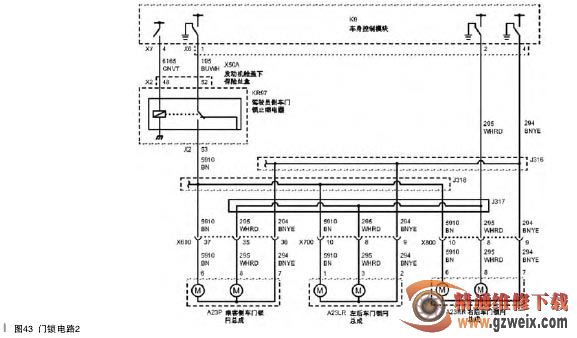

7. 门锁电路(BCM 控制)(如图 42、图 43 所示)

六、故障的诊断与排除

1. 诊断软件与设备

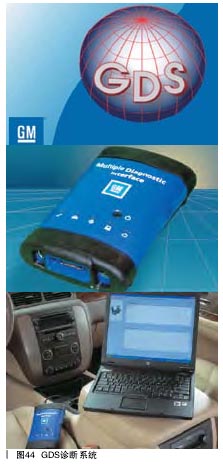

因为新君威、君越、科鲁兹等几种车型采用通用最新的 Global A 平台,因此车身电器系统采用全新的总线结构框架,并需要使用 GM 全球诊断系统 GDS 进行诊断、维修,所以要想诊断上述车型的无钥匙系统,必须使用装有全新的诊断软件 GDS 的笔记本电脑并配合最新的诊断设备 MDI 进行,如图 44 所示。



2. 故障实例

(1)新君威无钥匙启动系统失效车型:2009款别克新君威。



故障现象:无钥匙进入系统正常、无钥匙启动系统失效。

故障判断与解决:

首先试验无钥匙系统的所有功能,结果发现:无钥匙开锁、上锁、无钥匙开启后备箱等功能完全正常,而进入车内之后,发现无钥匙启动系统失效,踩刹车按点火按钮车辆无任何反应、点火挡位也没有切换,同时仪表显示:未发现遥控器钥匙,如图 45 所示;但是将遥控器放入备用启动线圈后,点火、启动功能却是正常的。



根据上述现象,笔者分析,很可能是因为下述原因造成:

①车内有无线电磁信号干扰,比如车载电台、车载 MP3、各种充电器等等。

②无钥匙控制模块 PEPS 的车内天线故障,造成无法激活遥控器。

③无钥匙控制模块 PEPS 的电源、接地以及数据通信线路造成,启动信号无法传递。

④点火信号不良,因为无钥匙进入系统的操作都是在点火关闭的情况下操作的,只有在无钥匙启动时,才需要点火开关的信号,因此还需要仔细检查点火开关以及其信号传递过程。

⑤因为备用模式下可以成功启动着车,因此可以首先排除几个相关防盗模块以及启动机的控制线路等方面的因素。
