分析、使用和维护玉柴电控欧Ⅲ柴油机(中)
来源:本站整理  作者:佚名  2012-09-24 09:01:45


增压压力感应器安装和拆卸时要注意不要将感应器的压力导管折断,同时安装时要将密封圈安装到位,以保证不漏气(见图15)。一旦发现增压压力感应器损坏,应由玉柴维修人员整体更换。



(3)进气温度感应器

进气温度感应器用于测量发动机的进气温度,与进气压力一起计算空气密度和喷油量,同时还用于修正喷油提前角。



进气温度感应器采用热敏电阻NTC型,用黄铜和耐热合成塑料制成(见图16),并在感应器上加工有标准螺纹(M14x1.5),直接安装到发动机上,方便快捷。



进气温度感应器的基本特性如下:①工作电压:5V DC;②电阻范围:50Ω~100kΩ;③环境温度:-40~135℃;④时间常数:T<5ms;⑤接插件引脚2个,一个接信号,一个接地;⑥上紧力矩:20Nm。



进气温度感应器安装在进气管上,安装和拆卸时要注意密封和扭矩,防止进气泄漏(见图17)。



一旦发现进气温度感应器损坏,应由玉柴维修人员整体更换。



(4)燃油温度和冷却水温度感应器



燃油温度感应器用来实时监测工作过程中的燃油密度,以计算燃油密度和喷油脉宽,改善发动机的排放性能;冷却水温度感应器主要用来监测工作过程中发动机的冷却水温度,用于冷启动、目标怠速计算等,同时还用于修正喷油提前角、最大功率保护等。



燃油和冷却水温度感应器为同一型号的热敏电阻NTC型感应器,用黄铜和耐热合成塑料制成,并在感应器上加工有标准螺纹(见图18),直接安装到发动机上,方便快捷。



进气温度感应器的基本特性如下:①工作电压:5VDC;②环境温度:-40~135℃;③电阻范围:45kΩ~57Ω;④时间常数:T<8ms;⑤接插件引脚2个,一个接信号,一个接地;⑥六角螺栓:19mm、螺纹尺寸:M12x1.5、上紧力矩22Nm;⑦密封压力:145kPa。

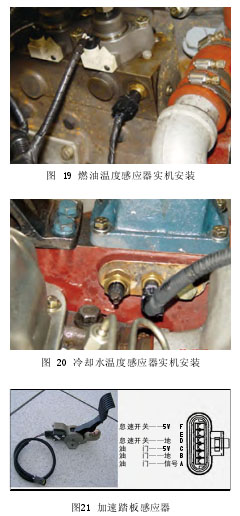

燃油温度感应器安装在单体泵室的进油道上(见图19),安装和拆卸时要注意密封和扭矩,防止燃油泄漏。



冷却水温度感应器安装在发动机的机体冷却水套上(见图20),安装和拆卸时要注意密封和扭矩,防止冷却水泄漏。



一旦发现感应器损坏,应由玉柴维修人员整体更换。



(5)加速踏板(油门)感应器

加速踏板(油门)感应器是反映驾驶员意图并将其送到ECU的唯一途径,ECU通过监测油门信号计算并决定喷油量和喷油正时。



目前采用的加速踏板感应器是悬挂式的(见图21),可直接安装在驾驶室车身上,不需要润滑和维护,可连续工作一千万次,带有3个复位弹簧,主要特征如下:①单电位器+怠速开关+智能开关型;②引脚6个(见图21);③工作电压:0~5V DC±0.05V DC、工作电流:10mA(Max)、功率:0.05W;④感应器电阻:2.5kΩ;⑤连续信号、物理信号范围:0~100%、对应电压:0~5V;⑥工作温度:-40~85℃;⑦踩踏行程:17、踩踏力矩:29~60 N (全行程);⑧重量:0.74kg。



一旦发现感应器损坏,应由玉柴维修人员整体更换。



7.控制器

控制器ECU(见图22)是整个电控系统的“大脑”,由硬件和软件组成。



控制器具有以下特征:①工作电源:24VDC、正常工作:18~32 VDC、拖转时:12~18 VDC、超电压运行36VDC<1小时;②工作环境:-40~105℃;③最大功率消耗:35W/28V D C;④采用POW ER PC微处理器,运行速度快,采用Flash ROM,容量大,读写方便;⑤满足客户匹配需求的开发式软件结构,内置大气压力感应器和ECU温度感应器;⑥国际先进的CAN现场总线通信技术;⑦良好的散热、密封设计,采用可靠的AMP接插件,橡胶绝缘、减振隔垫安装设计;⑧可选择的燃油冷却功能
