支管 2：

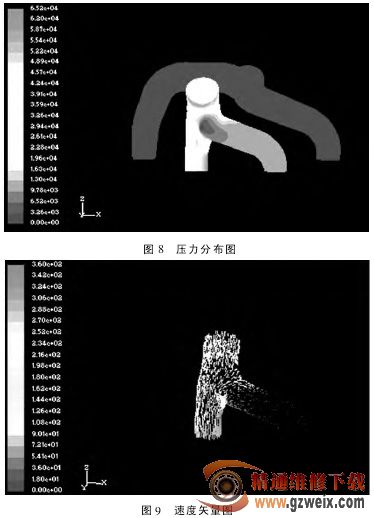

对其施加与入口 1 相同的边界条件，也可以得到其流场的分析结果，如图8 和图 9 所示。支管 2 和 3的气体同时流向一个出口1，所以当入口 2 流入气体时也会流向支管 3。从图8 中可以看到，其压强分布比较均匀；而且从图9中可以看到速度的方向也比较一致，均指向出口 1，所以支管2设计较合理一些。
同样地，从上面的压强分布图也可以看出，支管的外壁压强比内壁的压强较大一些，而速度矢量也较均匀，设计比较合理。
4． 结论
（1） 描述了计算流体力学（CFD） 的基本思想及排气歧管 CFD计算过程。

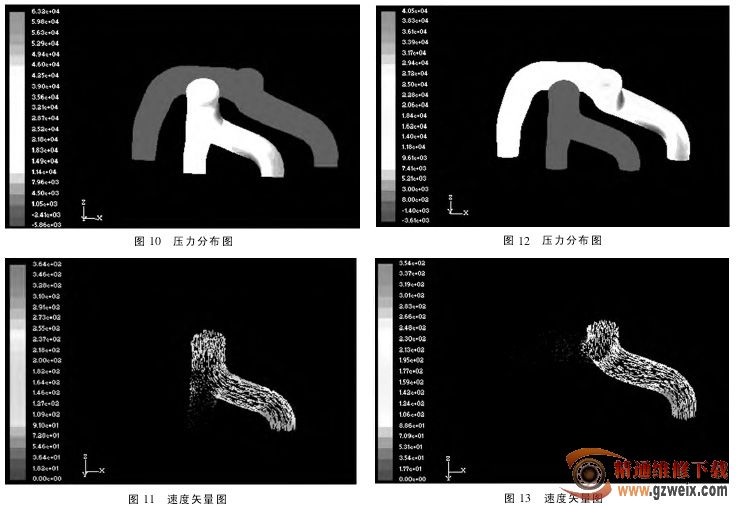

同样的，图 10~图 13 是支管 3和支管 4 的压强及速度矢量图。
（2）建立了气体流道的三维结构模型，利用 GAMBIT 划分网格并施加边界条件，最后用 FLUENT 进行分析计算其流场，得到每根分管的压强及速度矢量图。
（3）通过速度矢量图的局部放大，可以看到支管中气体发生回流的地方，通过修改其结构尺寸来减小回流现象的发生，以此达到结构优化的目的。
