宝马新7系轿车(采用E65底盘)配备了全新的ISIS(Intelligent Safety Integrated System,集成智能安全系统),I-SIS包括下列组件:SIM(安全信息模块),Satellites(卫星式传感器模块),Sensor(安全气囊传感器),Airbag(安全气囊)、Belt System(安全带系统),Active head rests with comfort seat(舒适型座椅的主动头枕),Optical waveguide byteffight(高速光纤)。在做诊断测试前,通常要先对车辆硬件、电路进行检查,确保接线没有错误。
ByteOight(BMW安全总线系统)总线系统有一个呈星形排列的结构。各个卫星式控制模块通过光缆与一个星形锅合器相连。总线系统中的星形祸合器为安全信息模块(SIM)或安全及网管模块(SGM ) 。

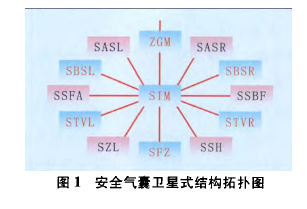

每个卫星式控制模块中。一个发射部件(发射器)和一个接收部件(接收器)作为一个单元连接安全气囊卫星式结构拓扑图如图1所示。图1中,ZGM为中央网管模块,SIM为安全信息模块,SASL为左A柱侧向加速度传感器,SASR为右A柱侧向加速度传感器,SBSL为左B柱侧向加速度传感器,SBSR为右B柱侧向加速度传感器,SSFA为驾驶人侧座椅侧向加速度传感器,SSBF为前乘员侧座椅侧向加速度传感器,STVL为左前门侧向加速度传感器,STVR为右前门侧向加速度传感器,SZL为转向管柱开关中心,SSH为后座椅侧向加速度传感器,SFZ为车辆中心侧向加速度传感器。
由于该款宝马轿车一般配置有8个一12个安全气囊,所以当用故障检测仪诊断时,可以确认上述哪个系统出了问题,可以直接找到该系统并读取故障代码,发现有故障代码可以执行清除故障代码等操作,否则就需要每个系统都进行操作。在此建议采用后一种方法操作.因为这样可能会发现一些潜在的故障代码,这些故障代码可能暂时不会对轿车的安全系统有威胁。但是积累久了可能会产生影响。
另外在对这类车的实际测试中.也曾碰到过比较特殊的情况。比如出现了安全气囊故障指示灯常亮,但对各系统逐一进行检查,并没有故障记忆,如果对各系统执行清除故障代码操作.安全气囊故障指示灯也可以熄灭。
