十一、配电器
1发动机室继电器盒
集成继电器和IFL（集成熔断丝），如图55所示。
集成继电器采用半导体继电器，实现了紧凑、轻量化的设计。
2集成继电器
继电器功能：集成继电器根据各ECU的信号操作各继电器。
保险丝功能：出现过电流时，集成继电器具有停止并保持继电器操作以保护电路的特性。
诊断功能：可通过检查诊断端子的电压检查电气元件的故障。
十二、拾头显示屏
1概述

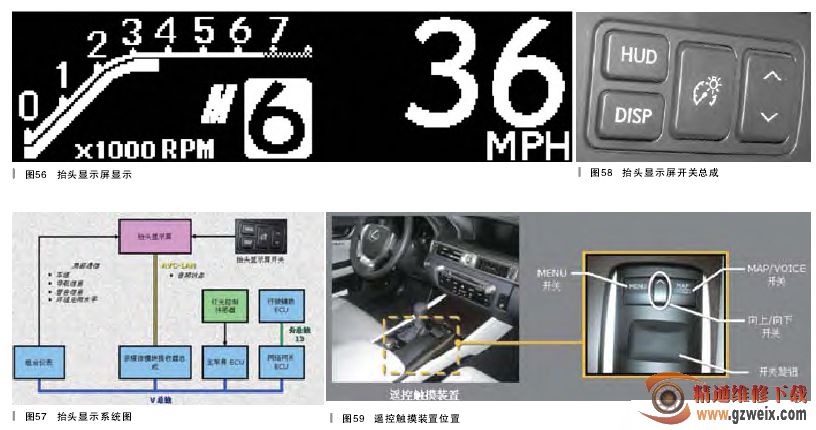

抬头显示屏可提供多种信息且可视性较好，如图56所示。
。逐向道路导庄
。音频
。动态雷达巡航控制警告
。碰撞预测安全警告
。车道保持辅助警告
。环保模式
。运动模式
。定制模式
2系统图
系统图如图57所示。
3抬头显示屏开关总成（如图58所示）
HUD开关：
。打开／关闭抬头显示屏
。调节显示的单位(mph/km/h)变阻器开关：
。调节显示亮度
倾斜开关：
。上下调节虚拟图像的垂直位置DISP开关：
。调节显示项目（环保模式／运动模式）
。定制“音频”或”逐向道路导航”的启用／禁用
4定制模式
可通过定制模式打开或关闭音响显示屏和导航显示屏。
5测试模式
处于测试模式时，可检查该系统。
十三、遥控触摸装置
1概述
该遥控触摸装置可用来进行多功能显示屏的直观操作，如图59所示。
MENU开关：显示开始菜单画面。
MAP/VOICE开关：
。显示地图画面
。输出语音引导
向上／向下开关：
。上下滚动列表，缩小/放大地图开关旋钮：
。移动画面上的指示器
。按下开关旋钮，选择光标内的项目
2遥控触摸装置自检
遥控触摸装置自检中，可执行DTC检查（是否存在DTC）和工作情况检查。
测试模式启动程序：
将发动机开关置于OFF位置。
按住开关旋钮和向下开关时，将发动机开关置于ON(ACC)位置。
注意：将发动机开关置于OFF位置，以结束诊断模式。
