在电控多点燃油喷射系统中，精确测量进入发动机空气量大小非常重要，该信号是电控单元精确计算喷油量的主要依据。测量进气量的传感器，其作用是检测发动机进气量大小，并将进气量信息转换成电信号输入电控单元（ECU）以供计算确定喷油量。

在多点燃油喷射系统中，按测量空气流量的方法传感器可分为两种，进气歧管压力传感器（即负压力型）和空气流量传感器。压力传感器检测进气歧管内的绝对压力，测量方法属于间接测量法。由于空气在进气歧管内流动时会产生压力波动，因此，使用压力传感器的测量精度不高，但控制系统的制造成本较低。而空气流量传感器由于采用直接测量的方法，进气量的测量精度较高，控制效果较好。

一、压力传感器

进气歧管绝对压力传感器用于D型汽油喷射系统。它在汽油喷射系统中所起的作用和空气流量传感器相似。进气歧管绝对压力传感器根据发动机的负荷状态测出进气歧管内绝对压力（真空度）的变化，并转换成电压信号或频率信号，与转速信号一起输送到电控单元(ECU) ,作为确定喷油器基本喷油量的依据。

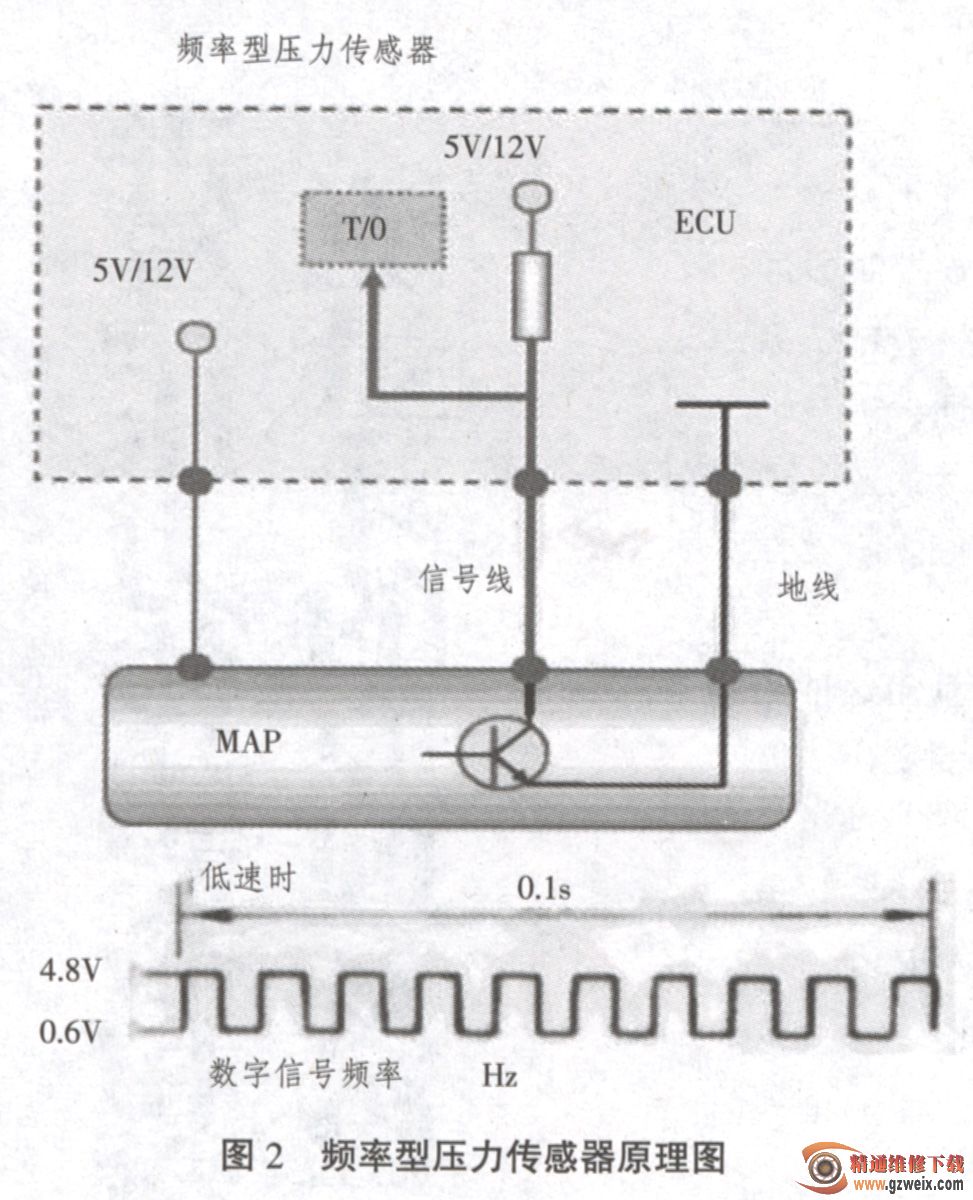

在当今发动机电子控制系统中，应用较为广泛的压力传感器按输出信号分类有电压型和频率型2种。电压型压力传感器又可分为半导体压敏电阻式和真空膜盒传动式2种。频率型压力传感器有电容式和表面弹性波式2种。

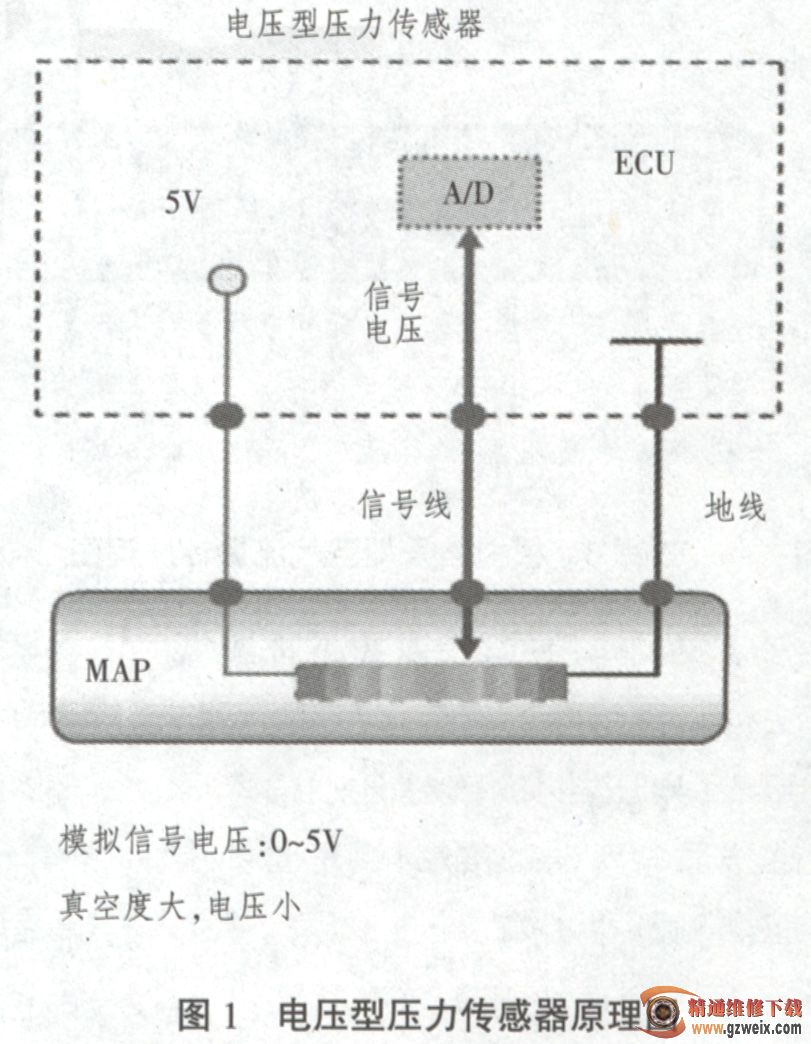

1．电压型压力传感器原理及检测

(1)半导体压敏电阻式进气歧管绝对压力传感器由压力转换元件（硅膜片）和把转换元件输出信号进行放大的混合集成电路组成。压力转换元件是利用半导体的压阻效应制成的硅膜片。硅膜片的一侧是真空室，另一侧导入进气歧管压力，所以进气歧管内绝对压力越高，硅膜片的变形越大，其变形量与压力成正比。附着在薄膜上的应变电阻的阻值则产生与其变形量成正比的变化。利用这种原理，可把进气歧管内压力的变化变换成电信号。

一般此种传感器与 ECU有3根导线相连：ECU向传感器供电的电源线，供电电压一般为4.8-5.1V，传感器的信号输出线和传感器的接地线。在发动机怠速运转时，进气歧管的真空度高（绝对压力低），传感器的电阻值大，传感器输出1.5-2.1V的低电压信号；当节气门全开时，歧管真空度低（绝对压力高），传感器电阻小，传感器输出3.9-4.8V的高电压信号。

 (2)真空膜盒传动的可变电感式进气歧管绝对压力传感器主要由膜盒、铁心、感应线圈和电子电路等组成。膜盒是由薄金属片焊接而成，其内部被抽成真空，外部与进气歧管相通。外部压力变化将使膜盒产生膨胀和收缩的变化。置于感应线圈内部的铁芯和膜盒联动。感应线圈由2个绕组构成，其中一个与振荡电路相连，产生交流电压，在线圈周围产生磁场，另一个为感应绕组，产生信号电压。当进气歧管压力变化时，膜盒带动铁心在磁场中移动，使感应线圈产生的信号电压随之变化。该信号电压由电子电路检波、整形和放大后，作为传感器的输出信号送至．电控单元（ECU）。

由于这种传感器是利用12V电源完成变压作用的，所以拔下插座就无法检查传感器的好坏。检测时，将万用表（电压挡）的表笔分别插入导线连接器与两端子接触，测量其输出电压。测量方法如下：在不动插座的情况下闭合点火开关(ON)，将万用表表笔与Vs、E端子接触。在开放真空管道、加上大气压的情况下，电压值约为1.5V，而在用嘴巴对真空管道吸气的情况下，电压值应从1.5V起向降低方向变化；发动机怠速运转时，电压值约为0.4V ,而当发动机转速升高时，此电压值也升高。
