七、7挡动力传递路线分析
7挡时,制动器A和离合器C, D接合,动力传递路线如图8所示,各排的接合情况分析如下。
1.行星排2
行星排2的行星架与输入轴直接相连,制动器A接合,行星排2的太阳轮被固定,内齿圈同向增速旋转。
2.行星排3
离合器C接合,行星排3内齿圈由输入轴直接驱动。由于行星排3的太阳轮和行星排2的内齿圈是一体的,且是同向增速旋转,所以,行星排3的行星架同向增速旋转。同时,离合器D接合,此时行星排4的行星架与行星排3的行星架相连,相当于输出轴,所以同向增速输出。
八、8挡动力传递路线分析
8挡时,制动器A和离合器D, E接合,动力传递路线如图9所示,各排的接合情况分析如下。
1.行星排2
行星排2的行星架与输入轴直接相连,制动器A接合,行星排2的太阳轮被固定,行星排2的内齿圈同向增速旋转。
2.行星排3
行星排3的太阳轮和行星排2的内齿圈是一体的,离合器E接合,从而连接行星排3的太阳轮和内齿圈,使得行星排3以一个整体旋转,并同向增速输出。离合器D接合,由于行星排4的行星架与行星排3的行星架相连,相当于输出轴,因此同向增速输出。
九、R挡动力传递路线分析

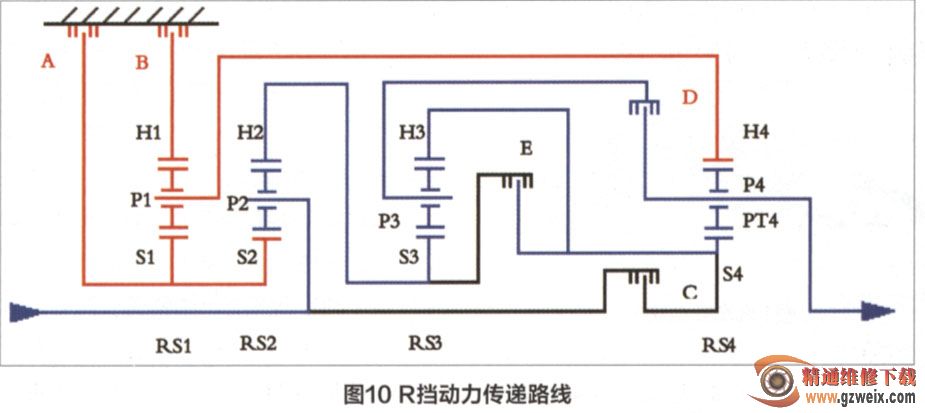

R挡时,制动器A、B和离合器D接合,动力传递路线如图10所示,各排的接合情况分析如下。
1.行星排1
尺挡时,制动器A接合,固定行星排一半的共用太阳轮。制动器B接合,固定行星排,内齿圈,使得行星排1被整体固定,不能转动。
2.行星排2
行星排2的行星架由输入轴直接驱动。由于行星排2的太阳轮与行星排1的太阳轮相连而被固定,因此,行星排2的内齿圈同向增速旋转。
3.行星排3
行星排3的太阳轮与行星排2的内齿圈是一体的,为同向增速旋转,离合器D接合,由于行星排3的行星架与行星排4的行星架相连,相当于输出轴,因而阻力较大,可以暂时视为不动,因此,行星排3的内齿圈反向减速旋转。
4.行星排4
行星排3的内齿圈与行星排4的太阳轮是一体的,反向减速旋转。行星排4内齿圈与行星排1行星架是一体,因为行星排1被整体固定,所以行星排4内齿圈被固定,此时行星排4行星架反向减速旋转。
