解读北京现代新胜达新技术
来源:本站整理  作者:佚名  2013-02-19 08:24:51


三、电动尾门(PTG

    新胜达装备了PTG系统,因此使用者可以通过操作按钮控制后尾门的自动打开、关闭以及扣紧碰锁,它使用内部开关或遥控器都可以很容易地进行操作。

    1.结构组成

    PTG由控制单元、主轴驱动机构、防夹带、电动碰锁、蜂鸣器及PTG开关等元件组成(图6)。

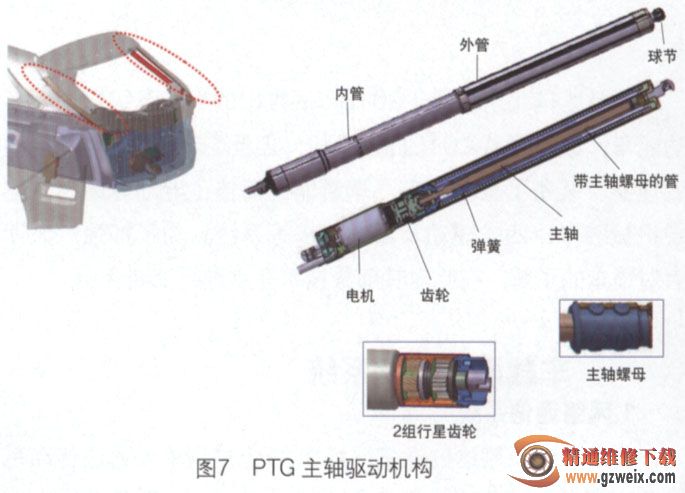

   (1)主轴驱动机构(图7

    PTG主轴驱动机构取代了传统的空气举升器,其主要作用是通过电机转动打开和关闭后尾门。因为它是通过电机打开和关闭后尾门的主要部件,其机械系统与以前的类型(推杆类型)相比更简单,从而降低了故障的发生率。



    主轴驱动机构由电机、行星齿轮、主轴、主轴螺母和弹簧组成,其具有质量轻、外观美观、不受温度影响(空气举升器系统正好相反)、使用寿命长(没有气体压力减少这样的缺点)、维修简便及造价低的优点。

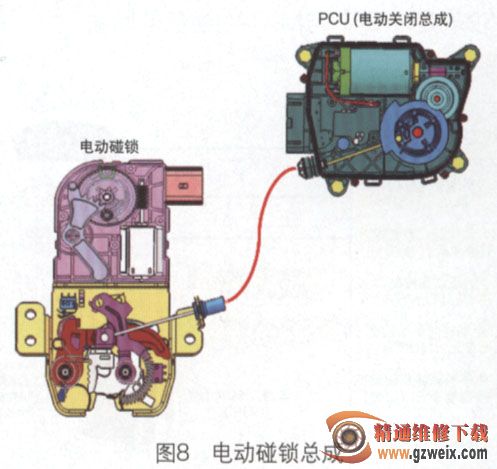

    (2)电动碰锁(图8

    电动碰锁的作用是释放闭锁的碰锁,以便打开行李舱门。在电动碰锁内安装有多个开关,以检测碰锁的闭锁及开锁状态。另外,配备了应急控制杆用于在失效保护状态下手动打开行李舱门。



    电动碰锁由碰锁开锁电机和扣紧电机组成。当打开行李舱门时,开锁电机开启碰锁;当关闭行李舱门时,扣紧电机闭锁碰锁



    ①开锁(图9

    开锁时,电动碰锁内部的工作流程是:电机→涡轮→释放齿轮→释放控制杆→棘爪→捕捉→行李舱门打开。

    ②闭锁(图10

闭锁时,电动碰锁的工作流程是:行李舱门碰锁到达锁环位置→捕捉→棘爪→副闭锁位置→SCA扣紧→拉线-碰锁→关闭控制杆→扣紧控制杆→捕捉→棘爪→主闭锁位置。
