解读北京现代新胜达新技术
来源:本站整理  作者:佚名  2013-02-19 08:24:51

   新胜达是北京现代于2012年底推出的一款高级运动型多功能车,该车搭载2.OTGD1发动机,匹配6挡全电子控制自动变速器,装备了全景天窗、车道偏离警告、电动后尾门、电子机械驻车、四轮驱动及自动泊车等系统。为了加强广大读者对该车的了解,在此对其部分技术亮点进行简要介绍。

    一、车载网络通信系统

    1.网络通信系统

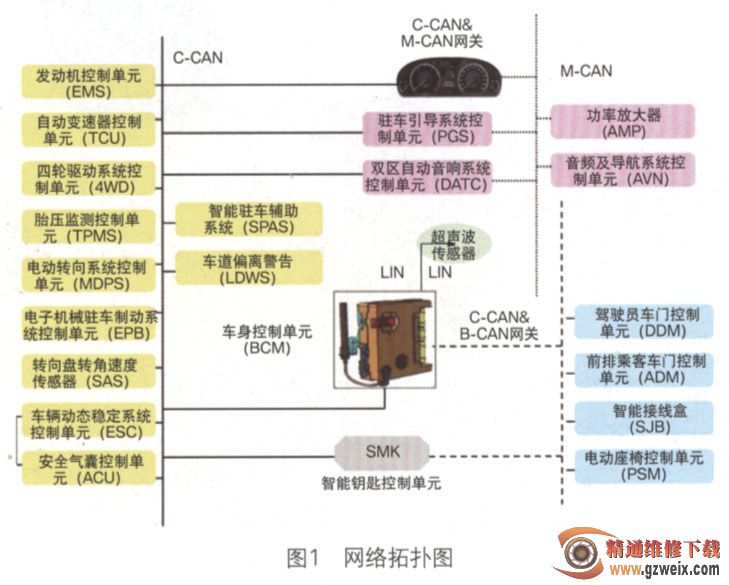

    北京现代新胜达的通信网络由21个控制单元通过传动系统CAN通信(C-CAN)、车身CAN通信(B-CAN)和多媒体CAN通信(M-CAN)组成(图1),以执行系统控制功能。根据通信协议,车身控制单元(BCM)是C-CANB-CAN通信的网关;智能钥匙(SMK)不是网关,通过B-CANC-CAN通信连接。SMKC-CAN通信可以接收信息但不能传送,SMK通过BCM传送与C-CAN通信相关的信息至控制单元。仪表是C-CANM,-CAN通信的网关。



    2.诊断通信

    在老款车型上,控制单元通过K线路与诊断工具通信。在新胜达车型上,统一诊断服务(USD)用于根据CAN通信线执行诊断(图2)。



  二、车道偏离系统(LDWS

    LDWS是安全系统,在车辆运行过程中,如果车辆偏离车道,之后系统会在视觉和听觉上警告驾驶员危险。通过安装在挡风玻璃顶部的摄像头监视前方道路,若车辆在转向信号灯未亮时偏离车道,仪表板上的警告灯将点亮,同时蜂鸣器也会鸣响警告驾驶员。



    1.系统结构组成

    LDWS主要包括带摄像头的控制单元、仪表、蜂鸣器、智能接线盒(SJB)及车身控制单元(BCM)等元件(图3)。



LDWS系统的工作示意图如图4所示。

2.LDWS替告条件

  (1)车辆行驶速度在60 km/h以上。

  (2)雨刮器未高速工作。

  (3) LDWS开关必须置于ON位置。



3LDWS系统的各种警告显示如图5所示。

[1] [2] [3]  下一页
