一辆行驶里程约18万公里的2003款东风日产天籁轿车。该车出现组合开关打到小灯档和前照灯档时，前照灯、小灯不工作，同时伴有右转向灯不工作的故障现象。而将组合开关打到AUTO（自动）位置时，前照灯能正常工作，同时超车灯、左转向灯和前后雾灯工作正常。

    日产天籁灯光控制系统中，分别由BCM和IPDME/R对各个灯进行控制。前照灯、小灯和前雾灯是在IPDM E/R通过CAN-BUS网络接收到BCM送来的控制信号后，由IPDM E/R通过继电器控制工作。左、右转向灯和后雾灯是在BCM收到组合开关信号后，由BCM直接控制其工作。

    此时故障现象为前照灯、小灯和右转向灯不工作，这就直接关系到2个控制模块，而2个控制模块同时损坏的可能性较低。于是马上连接故障诊断仪进行验证，先进入IPDM E/R，通过故障诊断仪的主动测试功能，直接对前照灯、小灯和前雾灯进行操作，测试结果为前照灯、小灯和前雾灯都能通过主动测试功能，实现亮灭控制；再通过故障诊断仪读取数据流，读取结果为：操作组合开关，IPDM E/R数据流上没有相应开关的状态反应。通过上述检查，可以排除IPDM E/R模块故障，前照灯与小灯不工作是由于IPDM E/R模块没有接收到BCM通过CAN-BUS传送来的控制信号引起的。

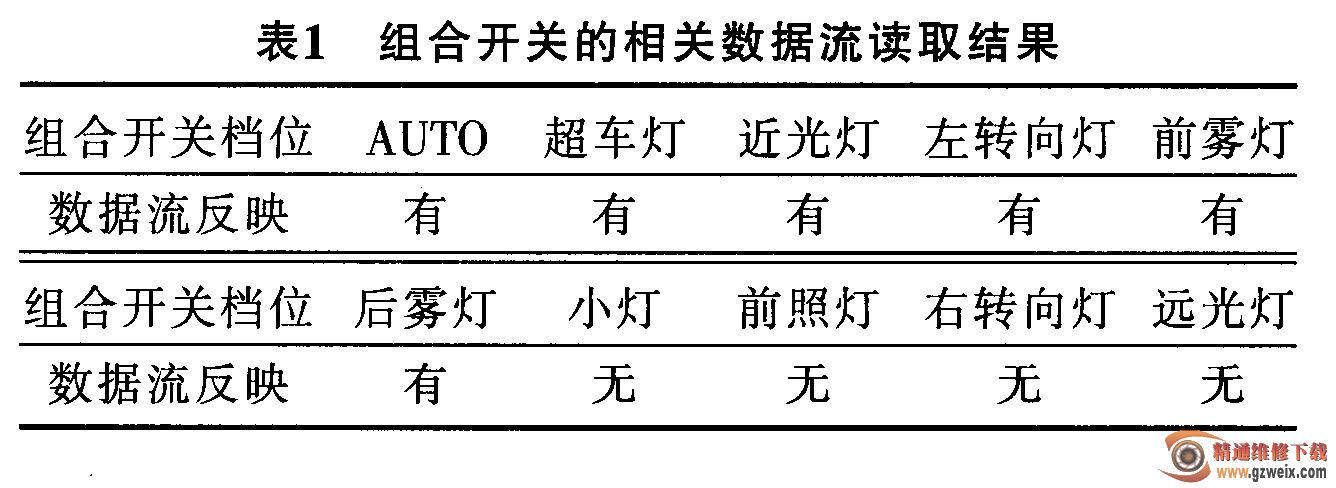

    接着使用故障诊断仪进入BCM模块，同样先进行主动测试，测试结果为所有的灯光都可以通过该功能实现控制，说明BCM信号输出和CAN-BUS网络的信号传输没问题；再读取组合开关的相关数据流，读取结果见表1。

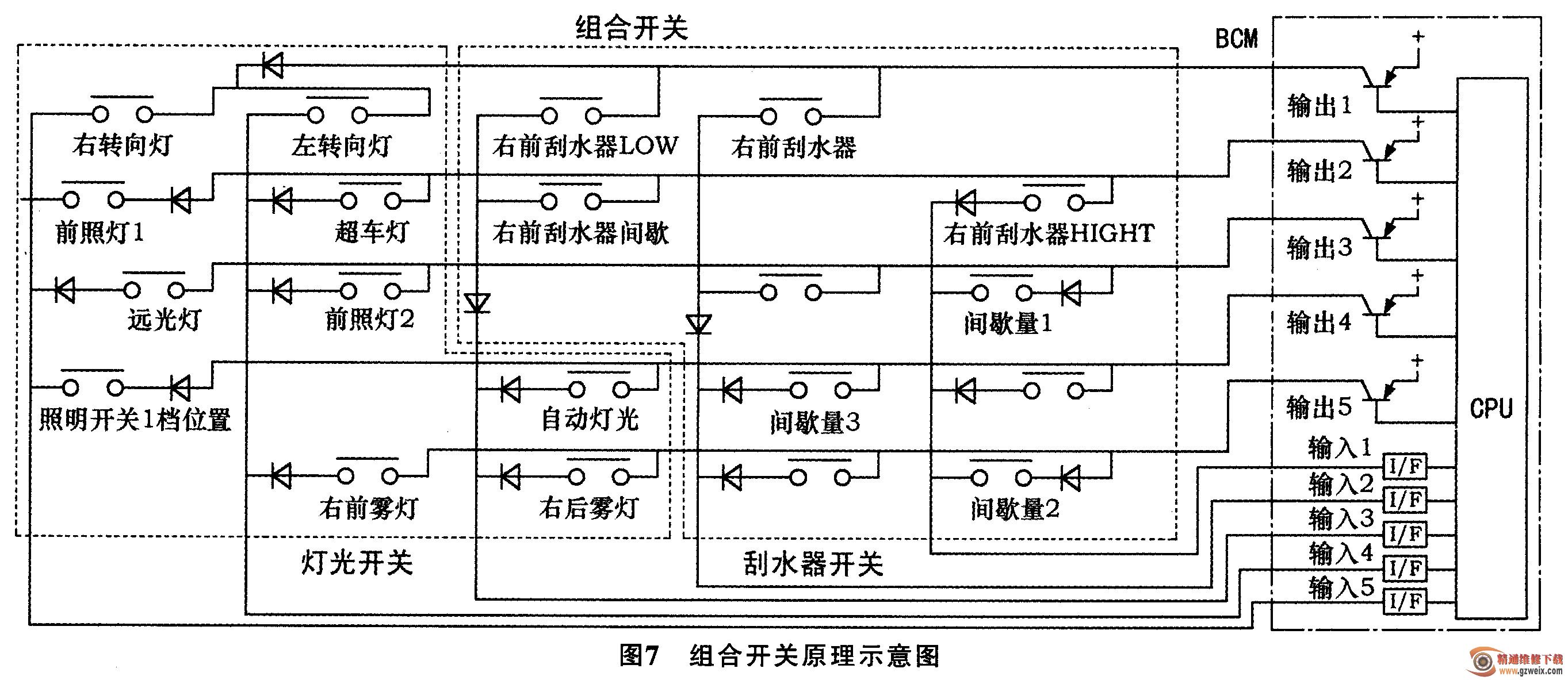

    上述测试结果表明，该故障是由于BCM模块没有正确读取到组合开关的相应信号造成的，故障原因如下：①组合开关损坏，不能送出信号；②组合开关与BCM之间的连线出现故障；③BCM的组合开关信号读取功能出现故障。
