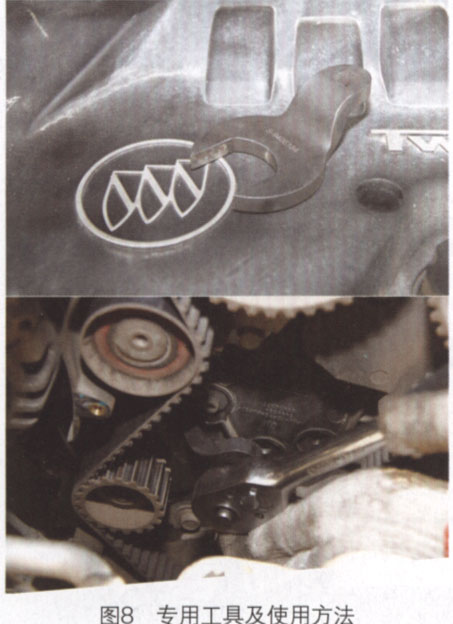

（3）该款发动机水泵的驱动齿轮与水泵壳体呈偏心布置，因此当水泵在基座内转动时，驱动齿轮位置会有所改变，可以起到调整皮带张紧度的作用。使用专用工具S-9406184逆时针转动水泵（图8），释放正时皮带上的张紧力，如果没有专用工具，也可使用尺寸适当的开口扳手代替。然后取下正时皮带并拆下张紧轮和导轮。

3．安装正时套装并调整皮带张紧度

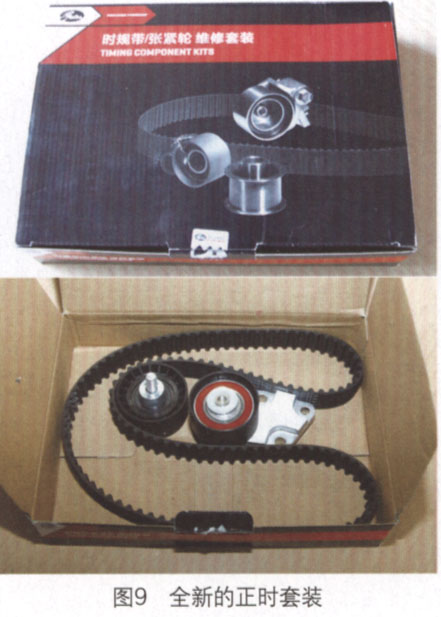

    （1）取出正时套装内的新皮带、张紧轮和导轮（图9），与拆下的旧零件仔细对比，确定型号、尺寸等一致。还应仔细检查新零件的质量，避免安装后出现问题，造成不可挽回的损失。

    （2）安装时，首先装上新的张紧轮和导轮。然后检查曲轴和凸轮轴相位。曲轴齿轮上的正时标记应对准皮带罩底部的缺口，同时2个凸轮轴齿轮上的正时标记应水平对正。满足以上条件后安装正时皮带。

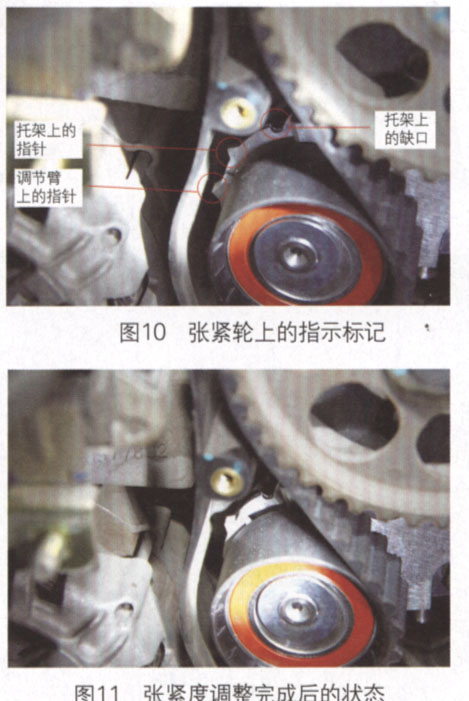

    （3）调整正时皮带张紧度，这一过程需要分2步调整水泵位置。具体方法为，使用专用工具S-940618411E时针转动水泵，使张紧轮调节臂上的指针对准托架上的缺口（图10），然后紧固3根水泵固定螺栓。接下来顺时针转动曲轴2圈，之后再次松开水泵固定螺栓并调整水泵位置，直到调节臂上的指针对准托架上的指针（图11）。最后用10 N·m的力矩紧固水泵固定螺栓，皮带张紧度调整完毕。


  4．将其他零件复位
    （1）以30 N·m的力矩安装发动机支架座，以10 N·m的力矩分别装回上、下正时皮带罩，以55 N·m的力矩安装发动机支架。以上操作完成后才可以撤去发动机下的支撑。举升车辆，装回曲轴皮带轮和附件驱动皮带。曲轴皮带轮螺栓的紧固力矩为95 N·m+45°。其中，45°转角应分2次完成，第1次转动300,第2次转动15°。

    （2）装回空气滤清器，补充发动机冷却液。接好蓄电池负极电缆，起动发动机高怠速运转。待发动机进入正常工作温度20 min后，检查冷却液是否足量，以及水泵处是否有冷却液泄漏。如发现泄漏，需拆下水泵，清洁水泵与缸体的接触面并更换新的密封圈，其具体操作步骤不再赘述。

      （3）确认发动机工作正常且没有冷却液泄漏后熄灭发动机，装回发动机下护板和右前轮胎，维修工作完成。

    5．特别提示
    （1）在安装正时皮带前，一定要确认曲轴和凸轮轴都处于正确的正时点。
    （2）在调整正时皮带张紧度时，一定要先将调节臂上的指针对准托架上的缺口并旋转曲轴，这样做是为了使整个正时系统的受力更加均匀。
    （3）在安装螺栓时，一定要使用扭力扳手按照标准力矩紧固。
    （4）最后，一定要确认水泵处密封良好，避免泄漏。
