(六)可控式活塞冷却喷嘴
实际上,并不是在发动机的所有工况,活塞顶都需要喷射机油来冷却的。如果关闭了活塞冷却喷嘴,那么机油泵就要减少供油量了(容积流量调节),这也有助于节约燃油。
活塞冷却喷嘴的接通和关闭,是由活塞冷却喷嘴阀N522来完成的。该阀位于缸体的内V形中。通过N522来液压操纵一个切换阀,该阀会让机油油流去往活塞冷却喷嘴。
1.功能
(1)活塞冷却喷嘴已接通
如果发动机控制单元没有触发活塞冷却喷嘴控制阀N522,那么通向活塞冷却喷嘴的通道就是敞开着的,机油可以喷射到活塞顶,如图24所示。
在下述故障情形时,可以保证活塞顶在任何工作状态均能得到冷却:
·电缆故障、插头松动、电控阀卡住
·液压切换阀卡住
·触发错误
·控制阀在活塞冷却喷嘴处于关闭位置时卡住(只有经过诊断才能识别,第3级机油压力开关F447)
(2)活塞冷却喷嘴已关闭
活塞冷却喷嘴已被切断了。为此需要在发动机控制单元内存放一个特性曲线。有机油流过才能实施这个切断过程。在激活活塞冷却喷嘴控制阀N522时,通道A就打开了,如图25所示。
主油道来的机油到达切换阀的控制活塞上。因为现在活塞的两侧都作用着机油压力,所以切换阀内的弹簧力就起主要作用了,就把通向活塞冷却喷嘴的入口给封闭住了。

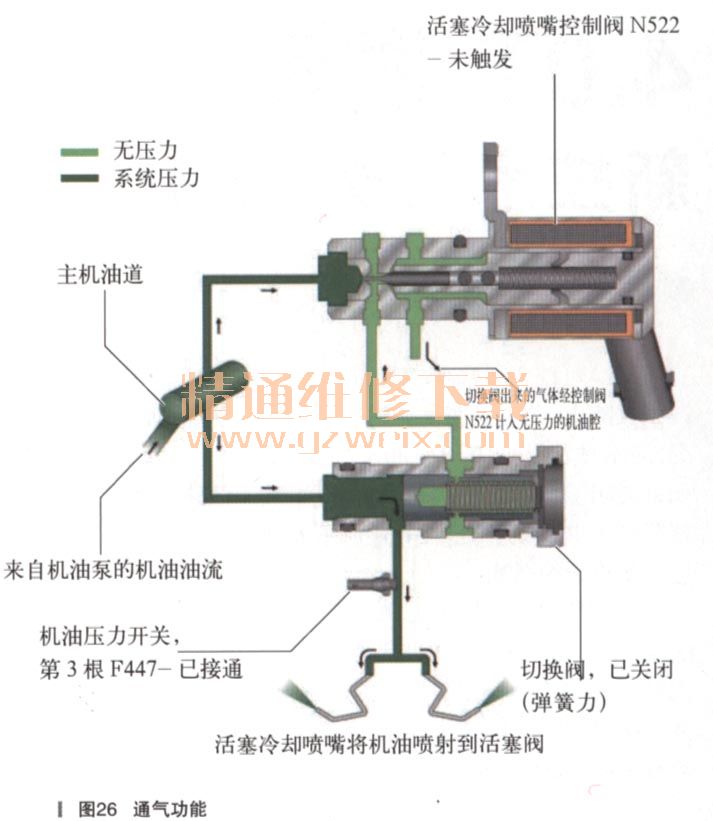

(3)通气功能
通过切断活塞冷却喷嘴控制阀N522,就将去往切换阀第二个活塞面的油流给切断了。同时,活塞冷却喷嘴控制阀N522内的一个通道就会打开,如图26所示。
