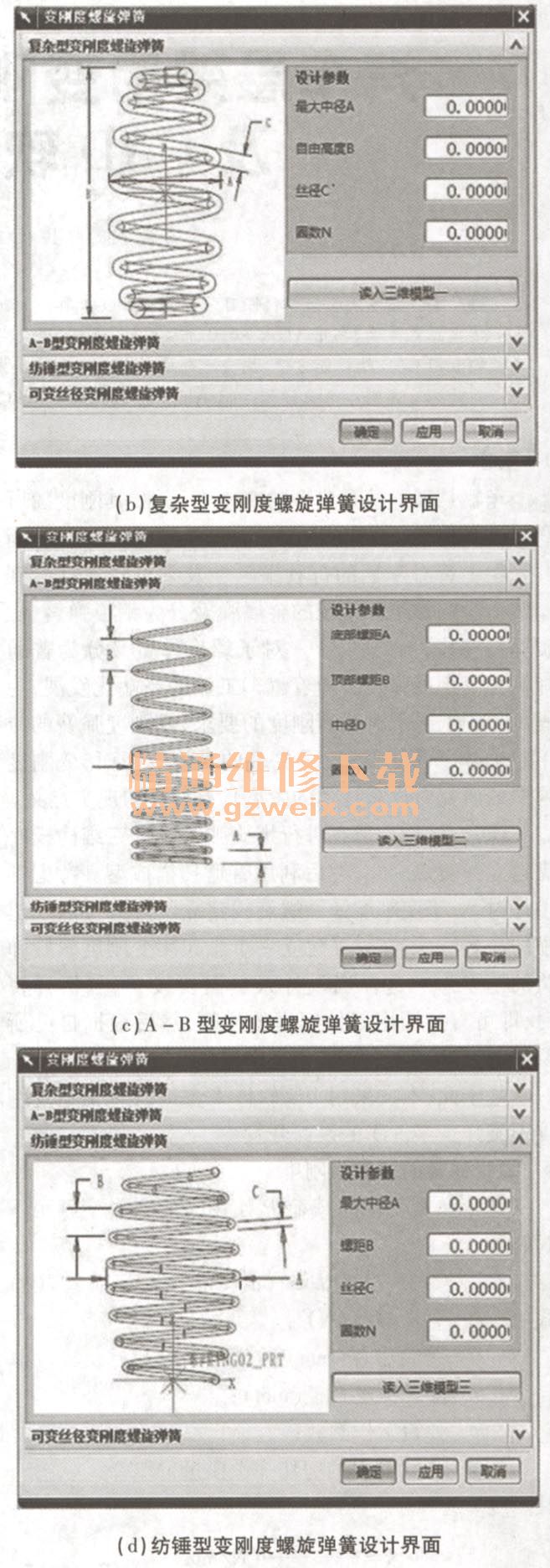

图6中，b,c,d,e图分别是a图的四个展开图，对应四种弹簧的设计界面。在此对话框中，有17个参数输入框、有【读入三维模型】按钮、【确定】按钮、【应用】按钮、【取消】按钮和4张图片控件。
3运行实例

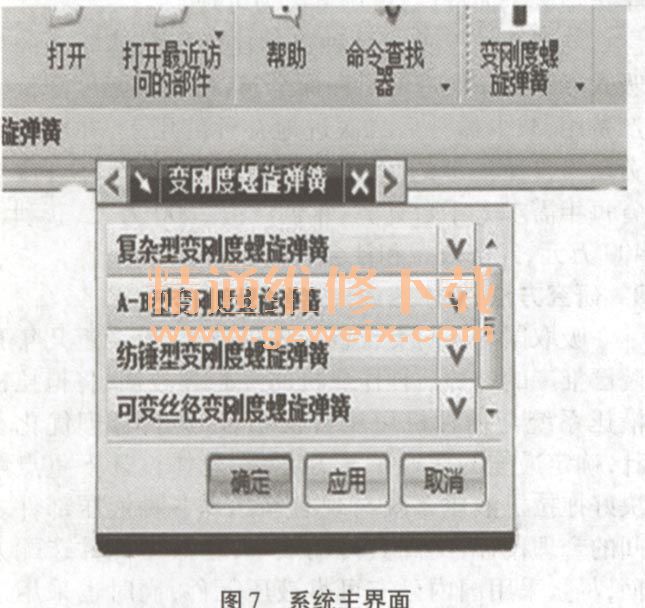

启动UG，选择工具条，出现系统主界面，如图7所示。
四个类型的变刚度螺旋弹簧，例如“复杂型变刚度螺旋弹簧”单击【读入三维模型一】按钮，如图8所示。
输入框中更改相应的参数，单击【应用】或【确定】按钮，程序自动完成变刚度螺旋弹簧的设计与建模，如图9所示。
其他类型的操作大致相同，此处不再赘述。
4结论
本设计选取了悬架常用的复杂型、A-B型、纺锤型、变丝径型四种变刚度螺旋弹簧。采用表达式建模，VC编译连接，最终设计出四种典型变刚度螺旋弹簧。实例证明本文所开发的专用CAD软件能方便、快捷地创建汽车悬架常用变刚度螺旋弹簧模型。可以帮助设计人员高效地进行变刚度螺旋弹簧的设计建模，对后续工作的弹簧分析和优化有很重要的实用价值。
