出口车型静态电流的限制与管理
来源:本站整理  作者:佚名  2013-05-09 08:45:37




    4实施方案

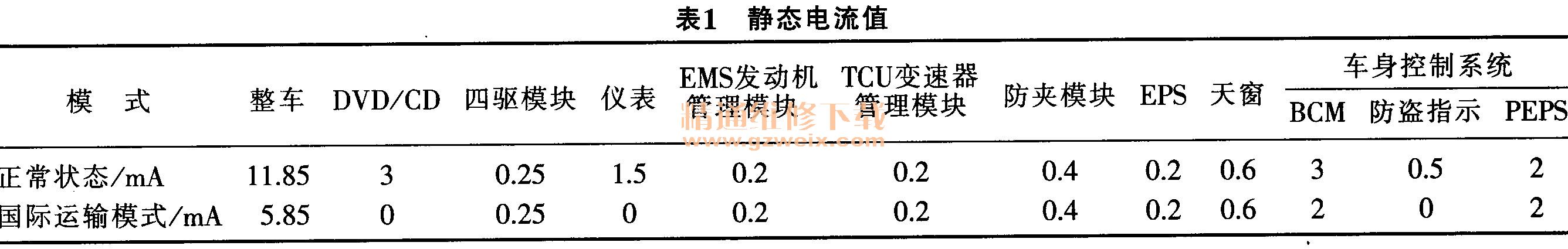

    各零部件分配静态电流值为表1中正常状态栏中的电流值。

    为了将整车静态电流目标值控制在6.4 mA以内,需要设计海运模式来实现。根据目前出口运输要求,在上码头驳运时,需要用诊断仪开启以下海运模式功能,海运模式是为了满足车辆长时间运输而设计的一种模式,使电能的损耗降到最低。

    1)通过诊断仪或者有诊断功能的微机才能使车身控制系统BCM进入或者退出海运模式。在出厂时设定到海运模式,到港后或者销售时设定回到正常模式。
    2)海运模式下有两种状态,分别是唤醒状态(BCM具有除遥控外的正常功能,以满足运输途中中转需要)和休眠状态。在ON档唤醒状态下,可以正常使用在该档位下的所有功能〔需要说明的是唤醒状态下如果拔出电器盒里控制静态电流的记忆(MEMORY)熔断丝,其相关功能不可实现,下文有具体的介绍」;在OFF档休眠状态,无任何功能。
    3)当车身控制系统BCM处于海运模式下的唤醒状态时,钥匙拔出5 min后,BCM进人海运模式下的休眠状态;当BCM处于海运模式下的休眠状态时,只有当钥匙转到点火(IGN)档,BCM才能进人到海运模式下的唤醒状态。
    4)海运模式下不能进行钥匙学习,交付给用户使用前必须设定回正常模式。

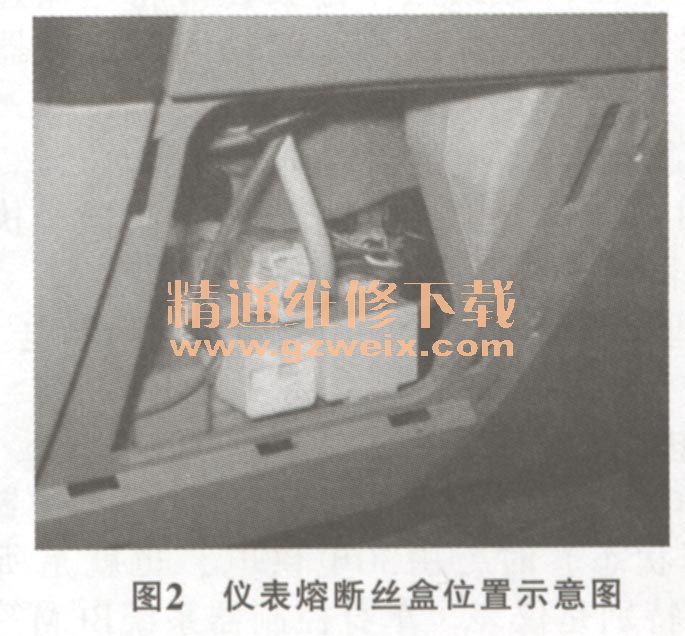

    5)另外,根据要求不同,还可以通过在仪表熔断丝盒内一个记忆(MEMORY)熔断丝,控制音响、仪表等的常电(蓄电池供的30电)。这个熔断丝一定要布置在方便挺拔的位置,同时外面的护板要方便拆卸和安装,这样驳运时操作简便可行。建议位置如图2所示。

    在长时间储运模式状态下,拔出该熔断丝,此时,仪表除不能蜂鸣外,其他功能正常,音响功能被屏蔽,同时BCM进入休眠状态,静态电流降低。

    按照此方案,长时间储运模式下整车静态电流目标值可以控制在5.85 mA,由此计算储运时间72天以上。根据以上计算结果,得出按此方案设计长时间储运模式,可以满足出口车型储运要求。
