摘要：本文简要介绍线束插接件及端子在汽车中的作用，根据研发经验概述了线束插接件及端子的选型原则和性能，对车辆线束开发中插接件及端子统一化选取有很好的借鉴作用。

    插接件及端子是汽车线束的重要功能件。现代汽车正在向高品质、多功能方向发展，电器件在整车中的比重与日俱增，插接件及端子的选取的优劣直接决定着整车的性能。选取恰当的插接件及端子不仅能保证车辆性能的稳定，而且能节约生产成本。因此，插接件及端子的选型已成设计师们考虑的重点之一。

    插接件及端子是一种连接电子线路的定位接头，是由2部分构成，即插件和接件，一般状态下是可以完全分离的。插接件也可以叫做护套，端子又称接触件。插接件与端子的装配件称作连接器，连接器通过接触状态（插人与拔出）的改变，实现所连电路的转换目的。

1插接件规划与选择
1.1插接件的规划

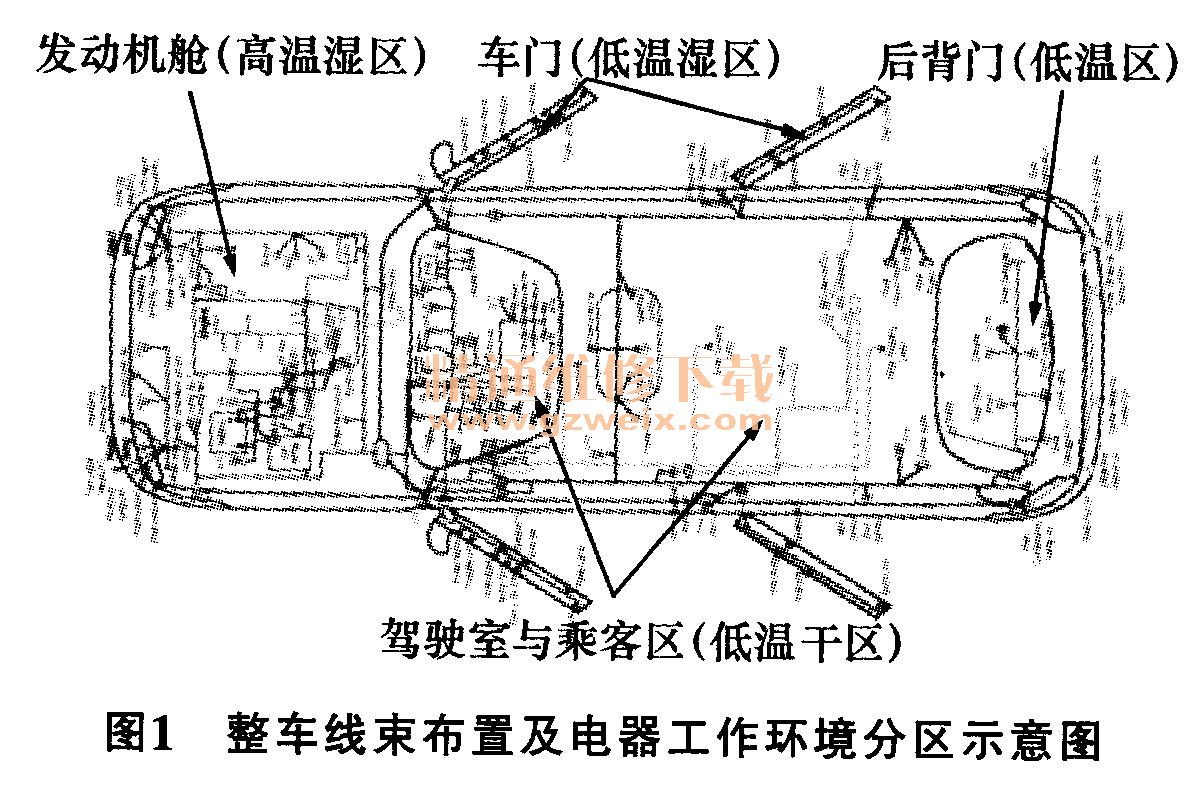

    1）工作环境分区首先根据开发车型的实际情况，对整车电器工作环境进行分区规划。整车线束布置规划示意图见图1。

    2）线束间对接的分支回路数依据图1，以及车型的配置表，估算出各条线束间对接的分支回路数目。方式见表1。

1.2插接件的选择
    插接件种类繁多，应用广泛，在选型的时候一定要根据相应的特性要求选择正确的型号。在设计中，制约插接件选型的因素主要有如下几方面。
    1）外形尺寸 插接件的尺寸是非常重要的，在实际设计中产品连接都有一定的空间限制，尤其是单板上使用的插接件，不能与其他部件干涉。同时，还要根据导线的截面积和通过电流的大小合理选择插接件的外形尺寸（如直式、弯式，T型，圆形，方形等）。
