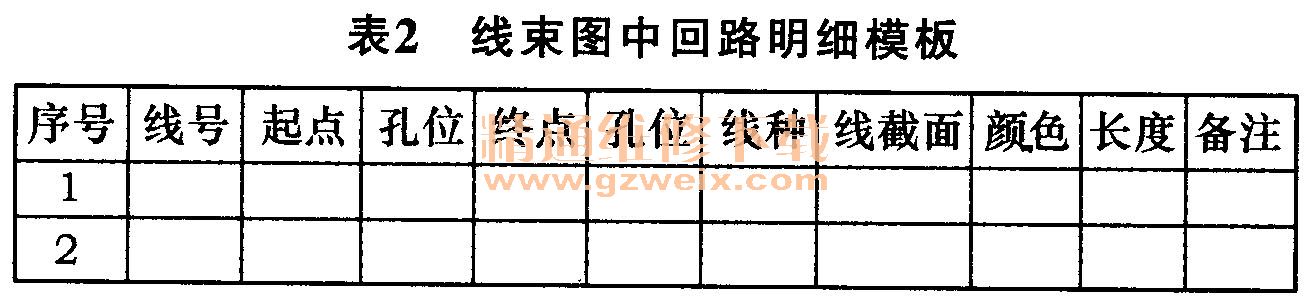

在线束2D图纸的回路明细模板（表2）中可以看出，从CAD中导人到Excel中的插接件针脚定义（表1）与图纸的回路明细相关信息显示的不一致，并且线束回路明细表是需要将每个回路两端的插接件管脚定义综合来实现。因此，这就需要在Excel表格中进行一系列逻辑性的对比分析（图3），在对比分析的表格中，增加了回路个数校对、线截面的校对以及颜色的校对。

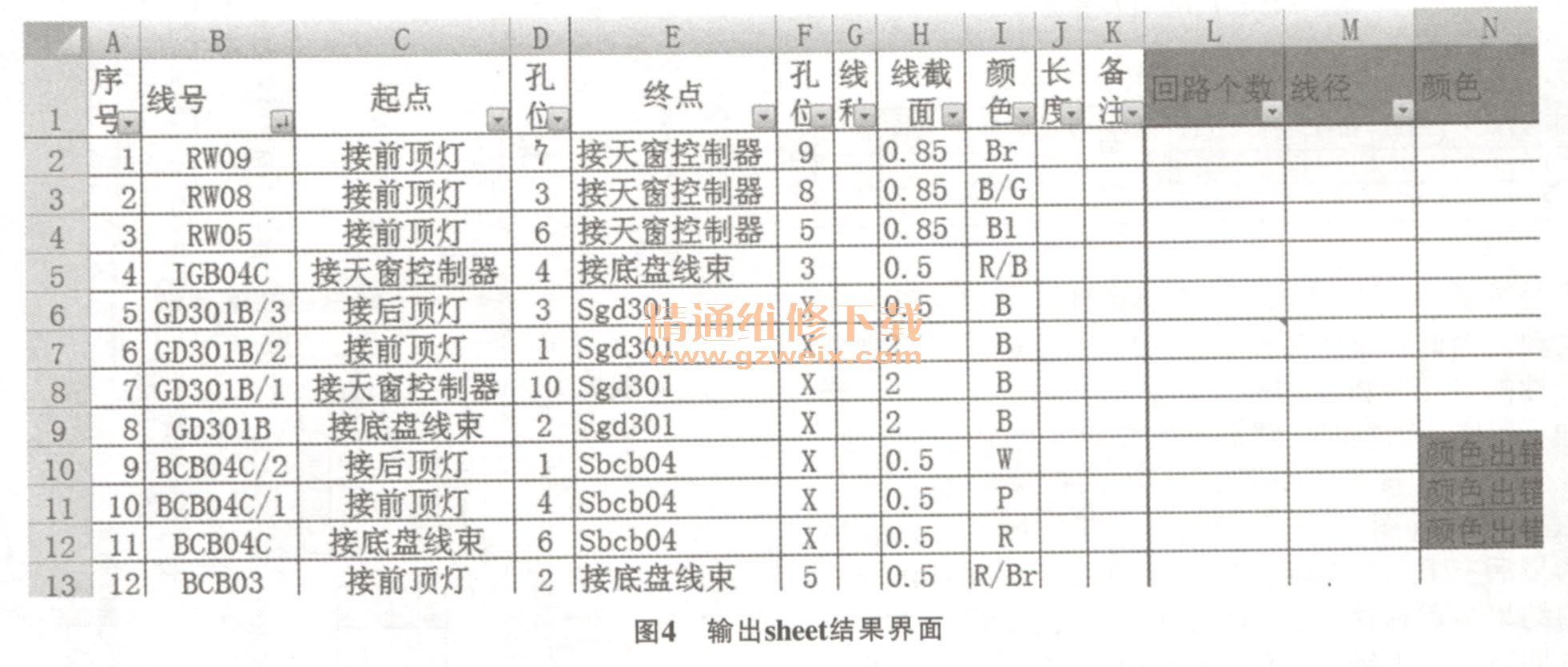

    最终，按照与线束2D图纸的回路明细一致的Excel表格（图4）来调取整理结果。同时，在表格的最后3列，将线径、颜色、回路个数的对比分析的结果显示在这里，如果相应的回路线径、颜色或者回路号产生错误，Excel会直观地在当前回路所在的行后面以特殊颜色和文字来提醒设计人员。

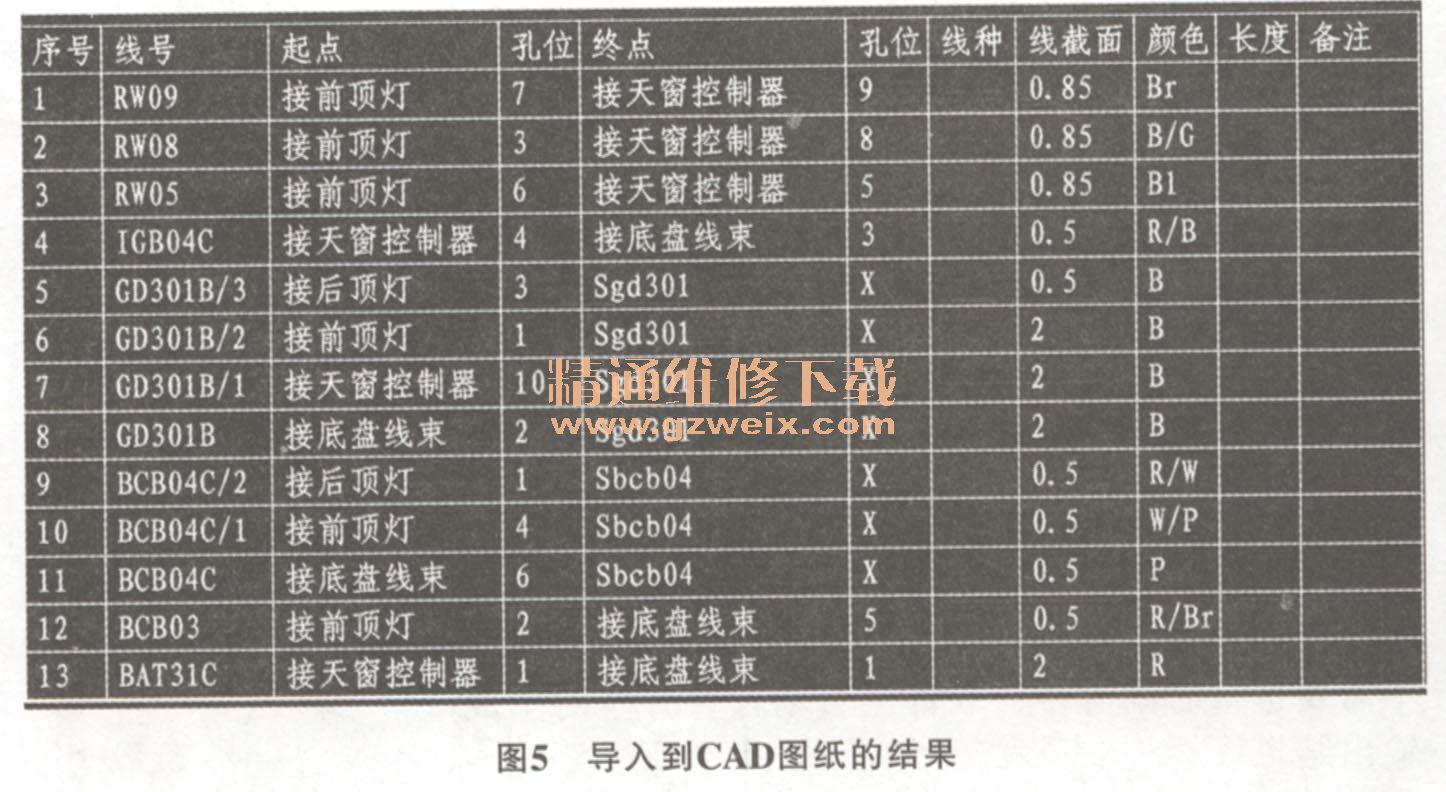

    如果最后调取的结果中回路个数、线径、颜色都未提示错误，当前状态就可以进行导人到CAD图纸的操作（图5），达到此方法设计的目的。

    至此，线束回路图快速制作的模型构建完成，各软件之间的流程如图6所示。
