剖析奥迪Q3新技术(四)
来源:本站整理  作者:佚名  2013-01-19 10:29:34

   (六)外部照明

    1.大灯

    奥迪Q3车的大灯有三种类型:

    ·卤素大灯

    ·双氙灯大灯

    ·带有自适应灯的双氙灯大灯

    奥迪Q3上的“自适应灯”指的就是弯道灯。奥迪Q3也可选装远光灯辅助系统。



    在奥迪Q3车上,不必拆保险杠就可以拆装大灯。除了大灯密封盖和修理搭板外,这些件也都可以更换。如果大灯上部固定部位损坏了,可以将修理搭板接在大灯壳体上。



    在配备卤素大灯的情况下,如果激活了转向灯,白天行车灯就不会变暗了。



    如果想切换大灯(比如驾车驶入交通规则与您本国不同的国家了)话,就需要用不透光的薄膜来将大灯上的某些区域盖住。



    2.大灯照程调节

    带有卤素大灯的车,配备的是手动大灯照程调节系统。用于调节大灯照、程的滚轮在灯开关上(用于调节仪表亮度的滚轮旁)。



    供电控制单元J519使用舒适CAN总线,灯开关E1和大灯照程调节器E102是单独接在供电控制单元上的,两个大灯照程调节伺服电机是单独与调节器E102连接的,如图27所示。



    3.双氙灯大灯/带有自适应灯的双氙灯大灯



    在双氙灯大灯上,白天行车灯和驻车灯有两个发光二极管( LED)和一个光导纤维构成。这两个LED合成为一个LED模块了,不能单独更换。



    如果有故障的话,可以更换这个LED模块。弯道灯的回转电机是不能单独更换的。



    这两个LED在做白天行车灯用时,是以全部(100%)功率来工作的;在用过驻车灯时,其功率减至约25%。对于这种双氙灯大灯来说,白天行车灯在转向过程中会被降暗至驻车灯的亮度。



    4.白天行车灯和驻车灯

    如果驾车驶入交通规则与您本国不同的国家,那么必须切换大灯。具体就是用诊断仪来进行了(地址码55大灯照程调节→功能→旅行模式)。



    5.动态大灯照程调节

    带有双氙灯大灯的奥迪Q3车配备了动态大灯照程调节机构。根据车辆的高度和运动情况,两个大灯照程调节伺服电机V48和V49会调节大灯的照程。

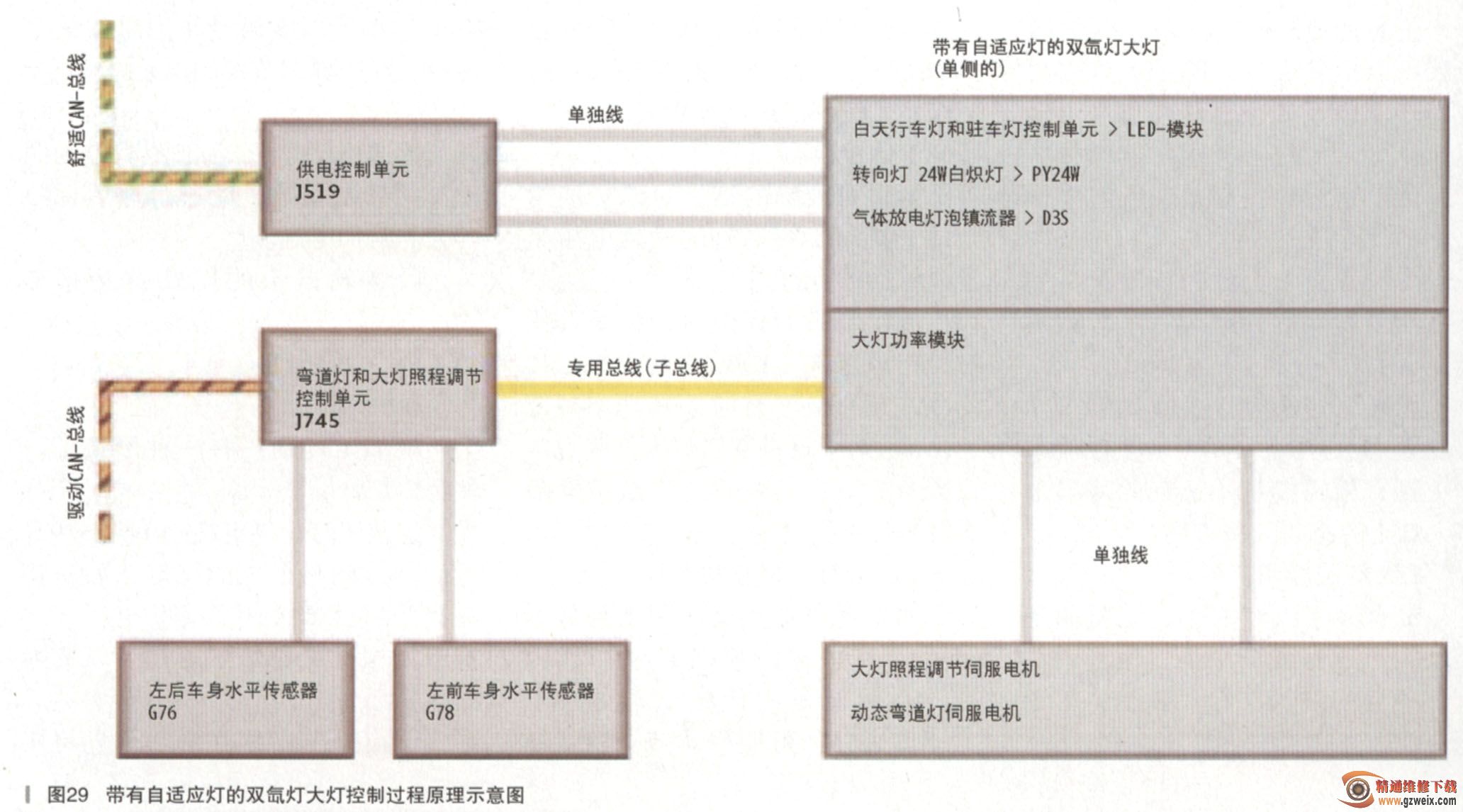

    照程调节就是双氙灯大灯/带有自适应灯的双氙灯大灯这两种情况,如图28、图29所示。



    带有电子调节减振器的奥迪Q3车上,配备了三个用于侦测车辆水平高度的传感器,两个传感器在前桥上,一个传感器在后桥上。这些传感器所侦测到的信息由电子调节减振器控制单元J250来读取。
