2．空气供给装置
    空气供给装置包括干式电动压缩机、空气干燥器（进气装置、电磁阀体和相应的气动管路，这个单级压缩机产生的系统压力是18bar，压缩机内有一个压力限制阀，用于防止压力过高，压缩机的温度是按照模型计算而确定出来的，通过测算排放阀电磁线圈电阻的变化来判定温度，温度过高时将断开压缩机。部件安装位置请见图4。

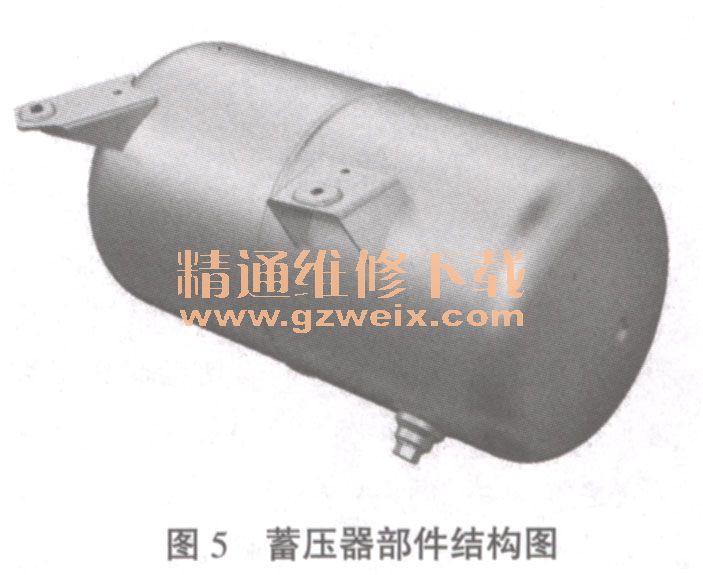

    3．蓄压器
    蓄压器的容量为5.8L。蓄压压力为18bar，蓄压器的作用是提高系统的“随时可用性”。部件结构见图5。

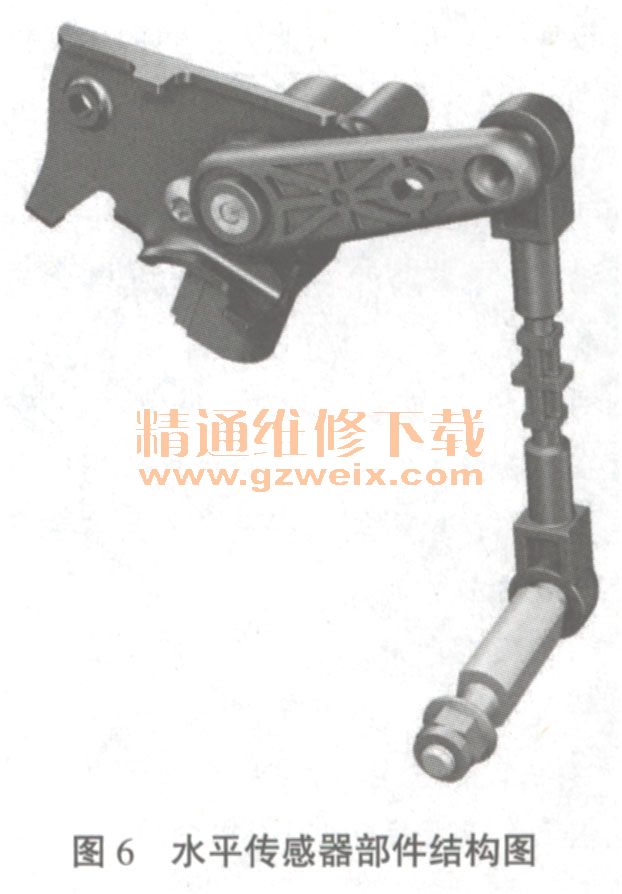

    4．水平传感器
    这4个车辆水平传感器直接取自Audi A4。前桥传感器的支架与本车形状重新做了匹配，后桥的传感器支架直接取自Audi Q5，这四个传感器的采样率是800Hz。部件结构见图6。
