剖析新宝马3系F30平台普通车辆电气系统技术(二)
来源:本站整理  作者:佚名  2013-09-04 08:29:47


九、车外后视镜系统

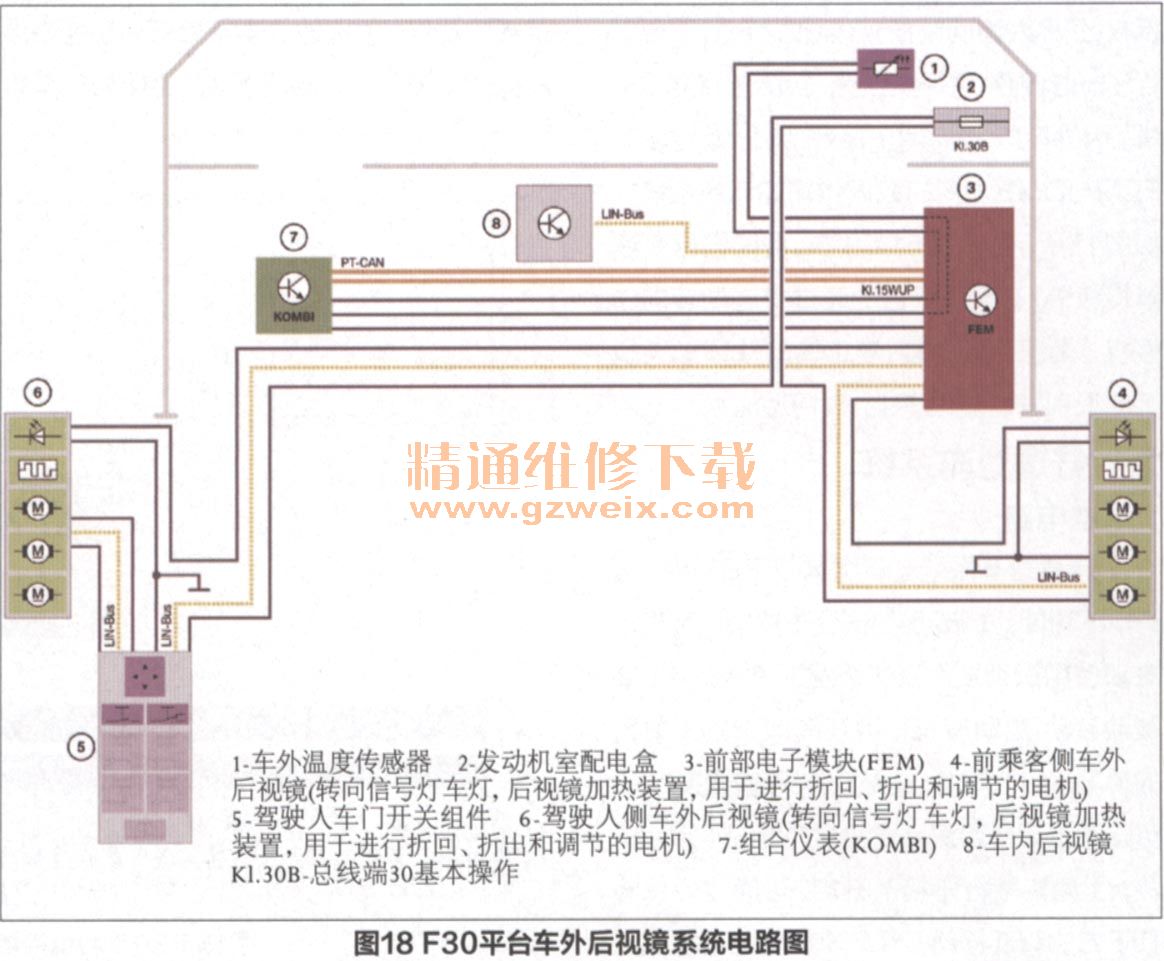

    F30平台车外后视镜系统电路图如图18所示。附加侧转向指示灯已经作为标准配置,集成在车外后视镜中,侧转向灯使用LED光纤导线操作。F30平台车外后视镜的标准配置不包含局域互联网总线连接。F30平台在带自动防眩目功能的车内后视镜和车外后视镜(SA 430)、带记忆功能的电动座椅调节装置(SA 459)、环视装置(SA 5DL)、变道警告装置(SA 5AG),韩国版(SA 802)以及海湾版(SA 822)等可选配置中提供配备局域互联网总线连接的车外后视镜。

十、滑动/外翻式天窗系统

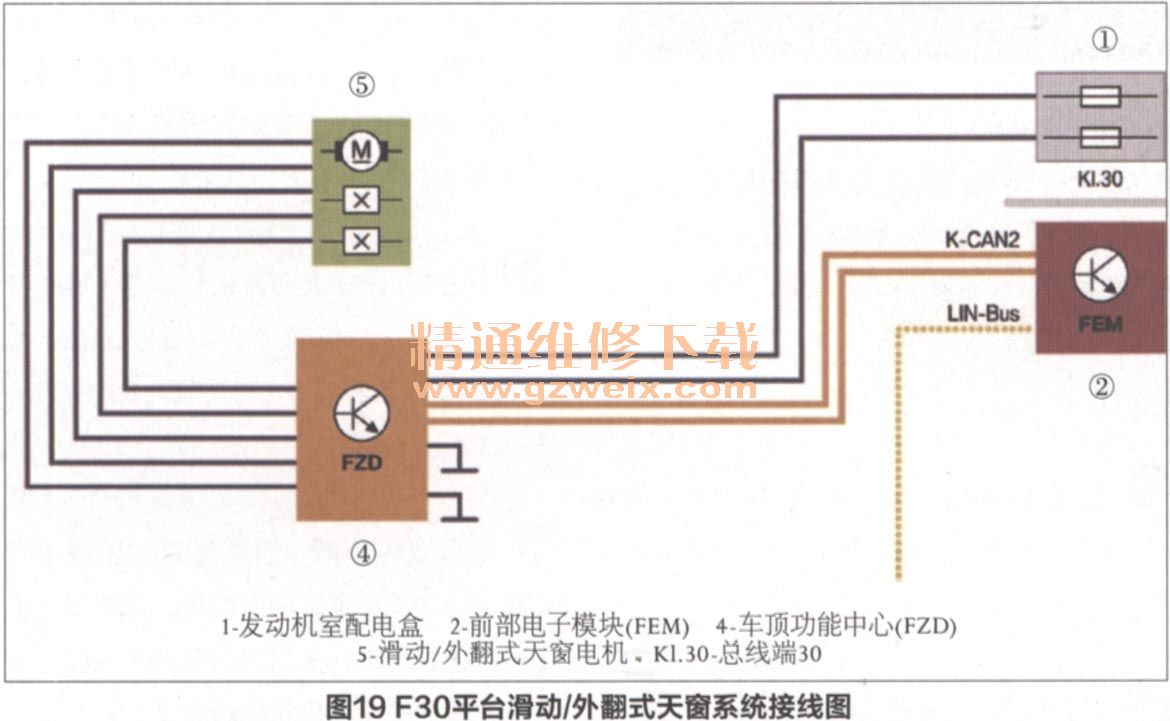

    F30平台滑动/外翻式天窗系统接线图如图19所示。滑动/外翻式天窗的电机控制和监控在车顶功能中心(FZD)进行,FZD连接到FEM,启用或禁用滑动/外翻式天窗的操作,发动机室配线箱通过总线端30,为电机供电。

十一、防盗报警装置系统

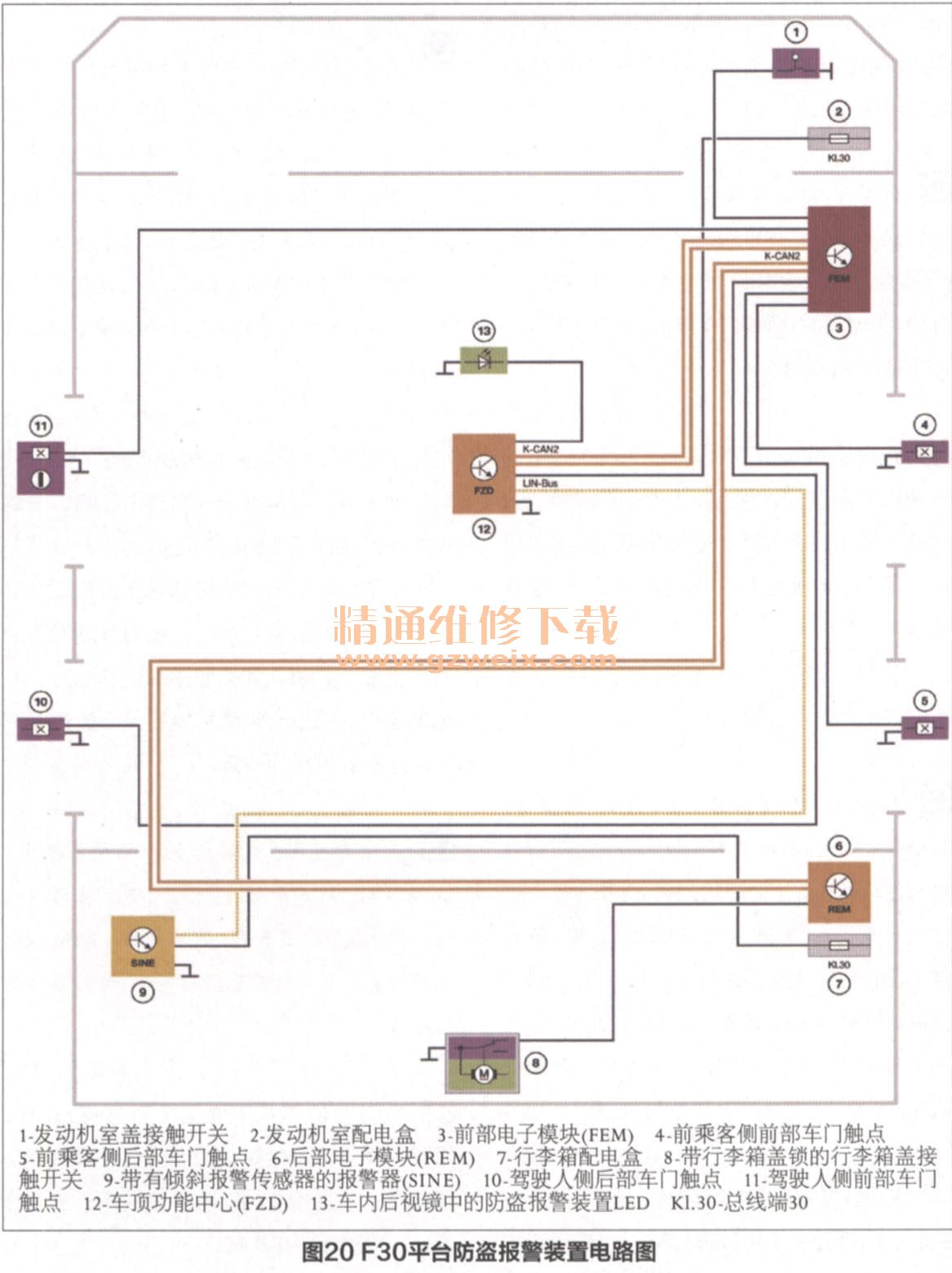

    F30平台防盗报警装置电路图如图20所示,防盗报警装置系统监控下列部件的状态:①车门触点来自FEM;②发动机室盖接触开关,来自FEM;③行李箱盖接触开关,来自REM。一旦状态变化,超声波车内运动监测器(USIS)的控制装置将通过K-CAN2收到相应信号,如果防盗报警装置启动将触发警报。

上一页  [1] [2]
