剖析新宝马3系F30平台普通车辆电气系统技术(三)
来源:本站整理  作者:佚名  2013-10-07 07:28:50

十二、车外照明装置
1. F30平台的车外照明装置电路

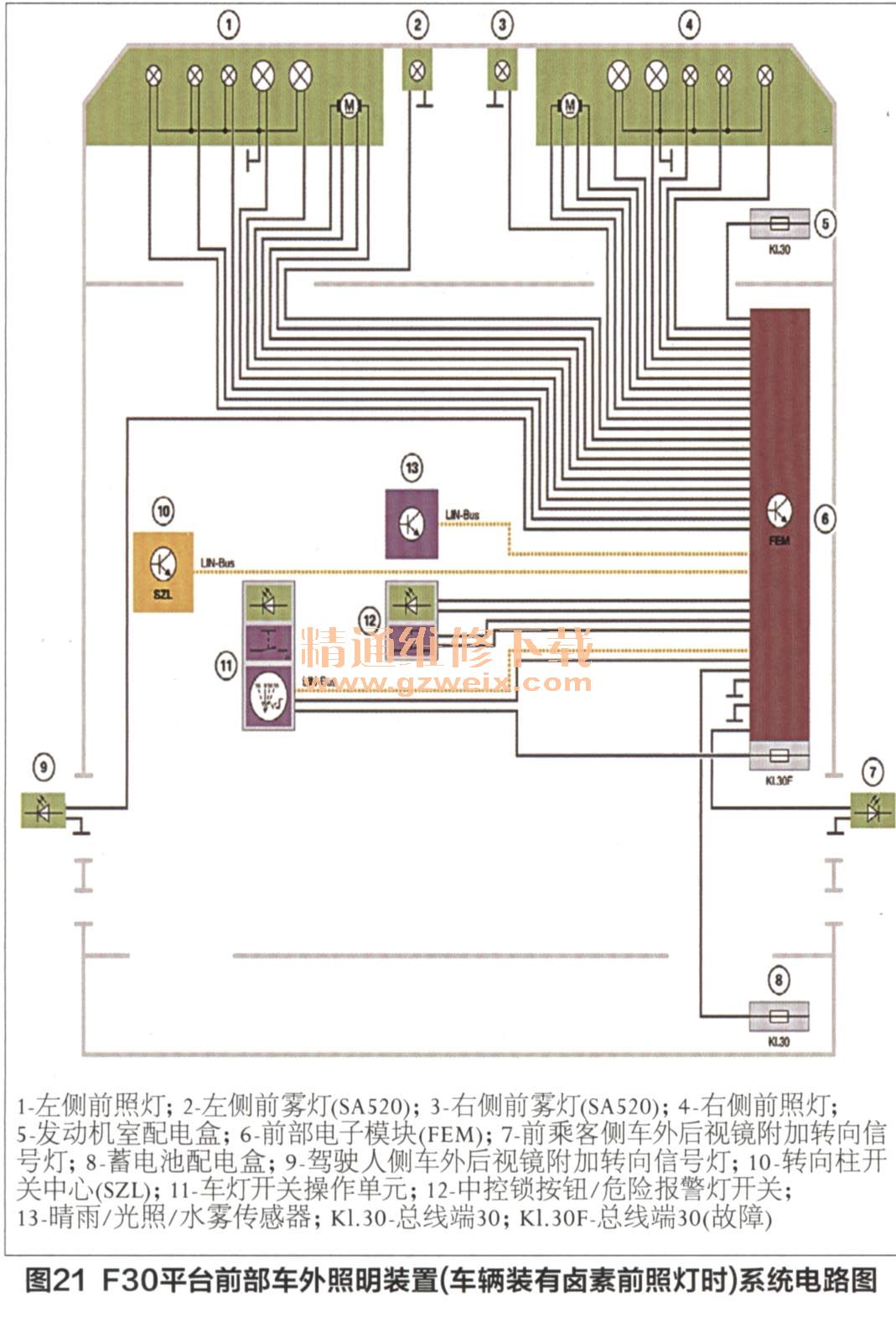

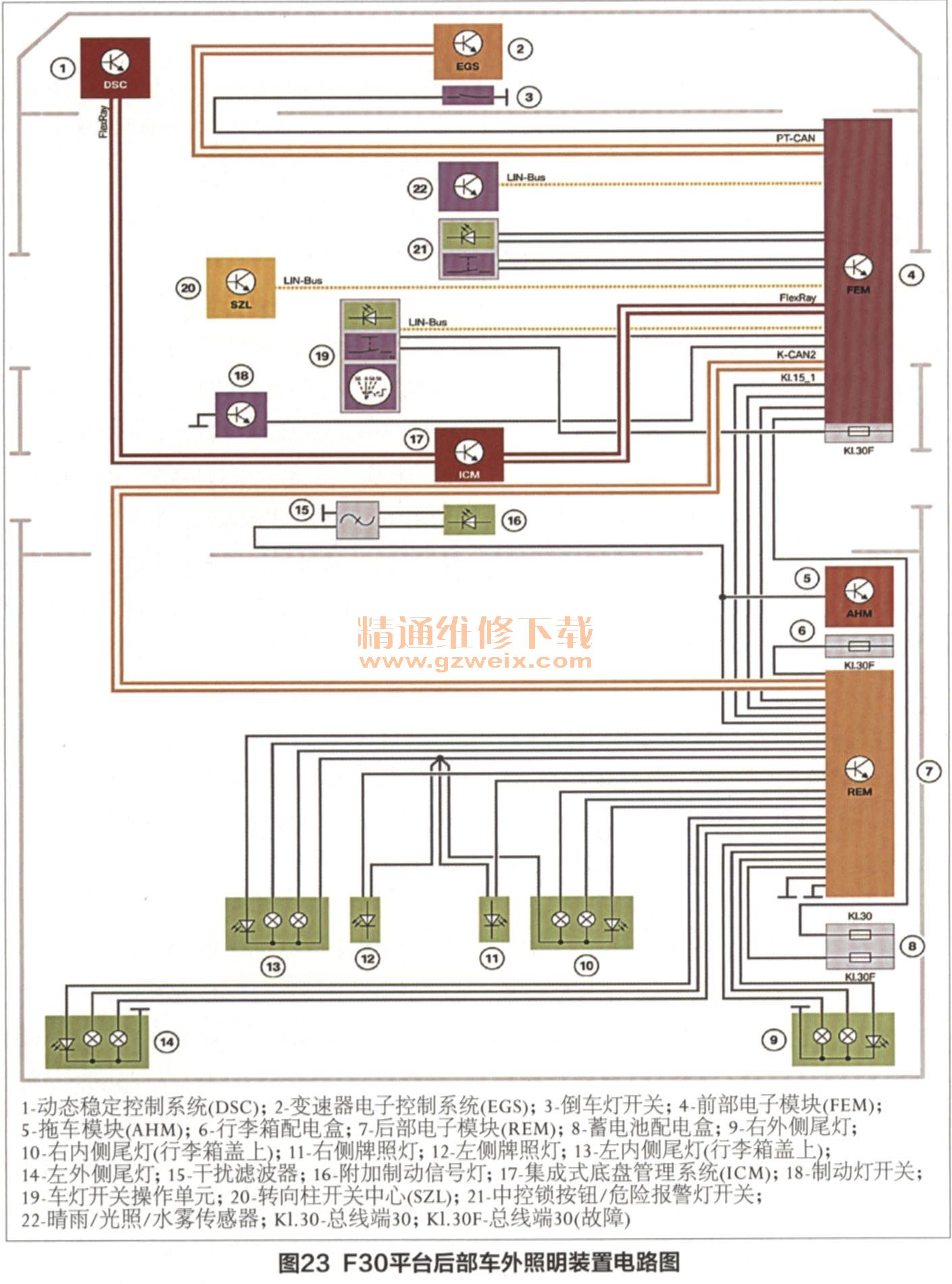

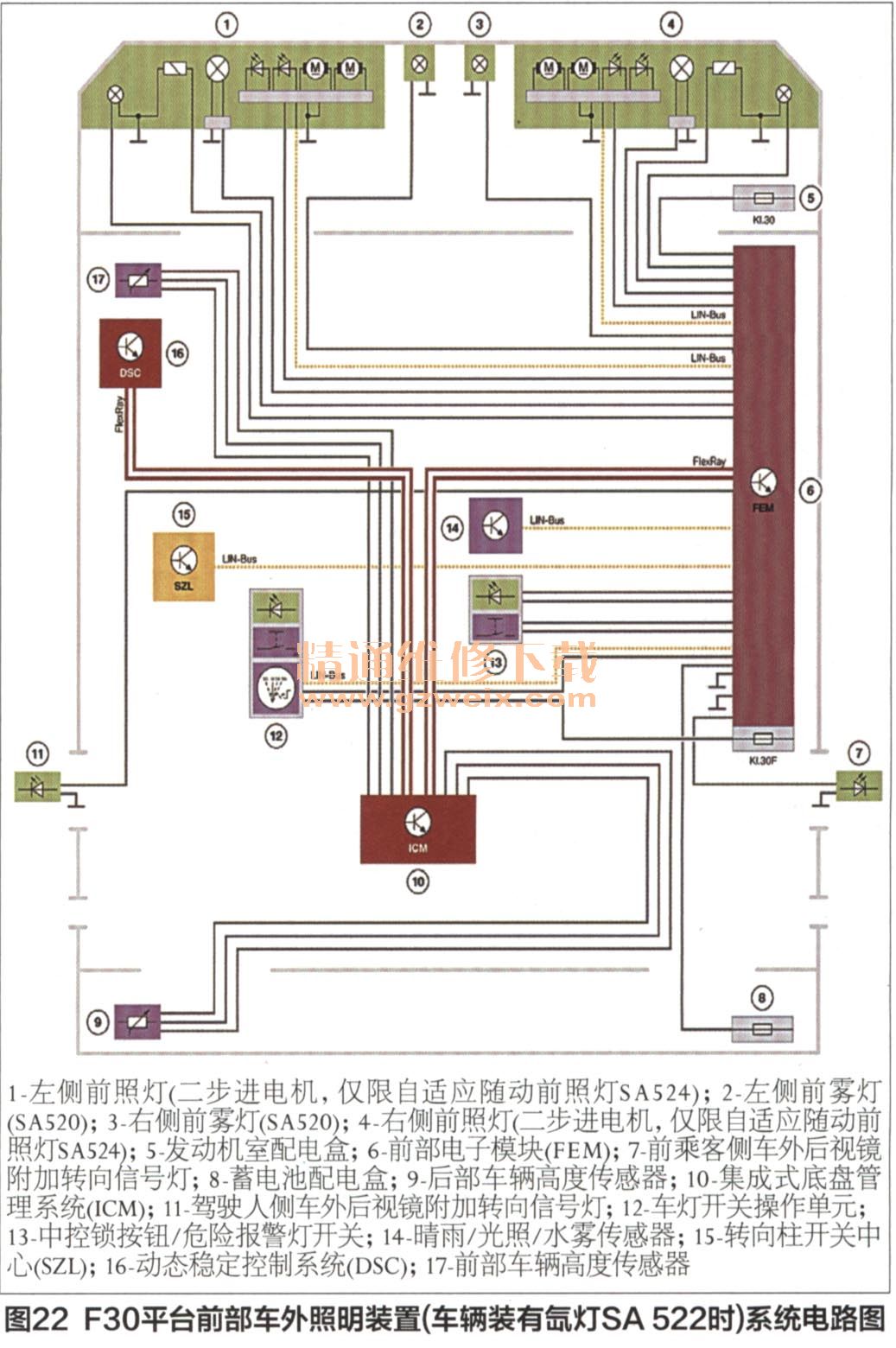

    F30平台的车外照明装置以当前宝马车型为基础。F30平台的标准配置是卤素前照灯,前照灯光束投射为手动调节。双氖气前照灯作为可选配置(SA522), LED用于日间行车灯、侧转向灯和位置灯。F30平台前部车外照明装置(车辆装有卤素前照灯时)系统电路图如图21所示,F30平台前部车外照明装置系统电路图(车辆装有氨灯SA522时)如图22所示,F30平台后部车外照明装置电路图如图23所示。


2.自适应随动前照灯系统
    自适应随动前照灯可作为F30平台的可选配置(SA524),只能搭配双氛气前照灯(SA522)使用。FEM作为主控制装置,负责外部照明功能,它决定开启或关闭哪些车灯,并通过K-CAN2将这项信息提供给REM. REM再将各种情况的启用功能状态返回FEM。与F20类似,附加的LED转向指示灯在车外后视镜上,因此省略了侧板上的附加转向指示灯。

    自适应随动前照灯(SA524)仅搭配雾灯(SA520)、晴雨传感器(SA521),氖灯(SA522)、远光灯辅助系统(SA5AC)等可选配置使用。自适应随动前照灯采用可变前照灯控制装置,实现动态道路照明。为了不使对面行车人员造成眩目,在倒车或静止模式左转(针对左侧驾驶车辆)时,自适应随动前照灯不开启。远光灯辅助系统(SA5AC)具备防眩目功能,自适应随动前照灯是其可选配置。

(1)自适应随动前照灯照明情况
    自适应随动前照灯根据转向角和其他参数,依照道路状况照明。应该注意的是,如果实际道路行驶方向与登记国家行驶习惯不同时,使用自适应随动前照灯可能会造成眩目。当点火开关开启时,自适应随动前照灯在开关位置“A”为开启。转向灯根据转向角或转向指示灯自动启动。
(2)自适应随动前照灯中配置转向灯的情况
    转向灯功能包含在自适应随动前照灯可选配置中,自适应随动前照灯中配置转向灯的照明效果图如图24所示。在狭窄弯道或转向时,时速在65km以内时,两个雾灯之一作为转向灯启动。这能确保弯道内侧照明更佳。为了不使对面行车人员造成眩目,当车辆静止时,自适应随动前照灯指向副驾驶侧。

(3)可变灯光分布

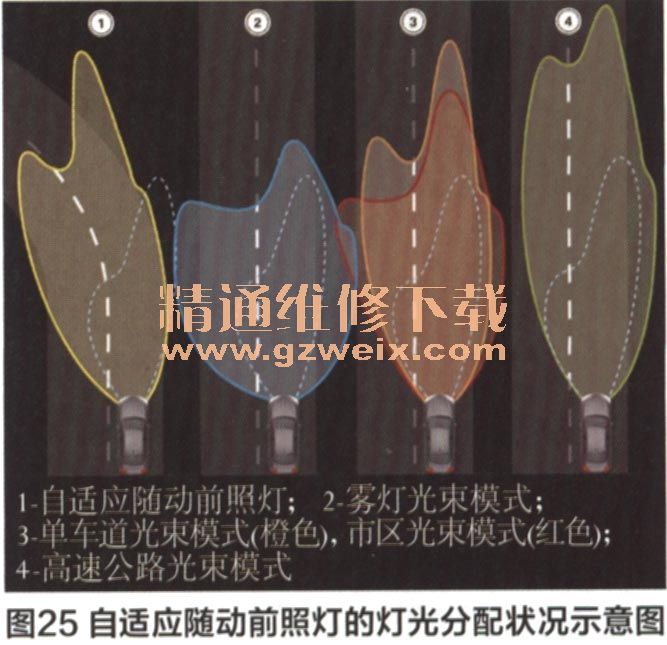

    自适应随动前照灯允许根据具体情况进行各种灯光分配,其分配情况如图25所示。如果出现功能故障,将显示自适应随动前照灯存在故障或已经发生故障,需要尽快检查系统的检查控制提示信息。

3.前部照明装置

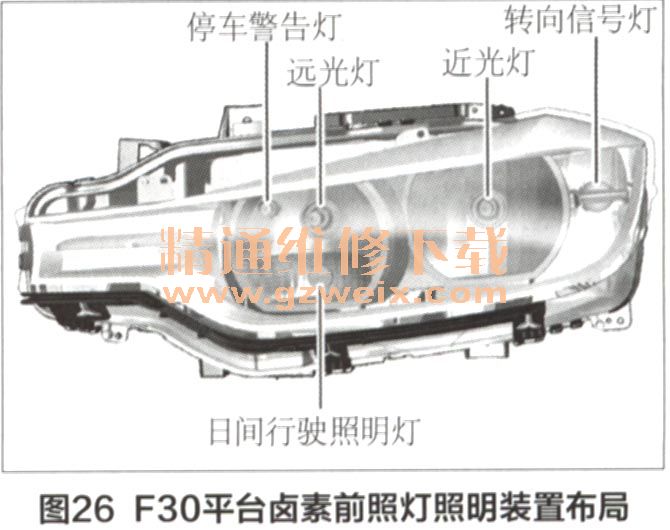

    图26和图27显示前部照明装置的布局。对于配备氖气灯(SA522)的车型,停车警告灯旧间行驶照明灯通过LED操作的电晕环实现。

4.后部照明装置
    F30平台配备两段式后部照明装置。一部分位于侧壁内,另一部分位于行李箱盖上。值得注意的是,更换侧壁上的尾灯灯泡,需要先拆除尾灯,通过水槽板上的开口可以方便拆卸。
