图11所示为奔驰S级(221型)信息娱乐系统COMMAND网络结构图。COMMOND控制装置是整个COMMAND系统的中央处理器和控制装置,安装在中央控制台中(图12)。它的标准装备有用于CD/MP3/DVD音视频的驱动器、播放MP3的闪存槽等,通过选装可集成硬盘导航。COMMOND控制装置是远程信息处理CAN、中央CAN和MOST多媒体传输系统之间的网关,可实现MOST主机控制如时钟控制、唤醒控制等。COMMOND控制装置还负责音响管理、蓝牙控制装置管理和列表、集成导航陀螺传感器、外接闪存、音频输入等。
如图13所示,前排中央操纵单元中包括驾驶人和COMMOND之间最重要的接口,其多个按钮可实现各种控制。

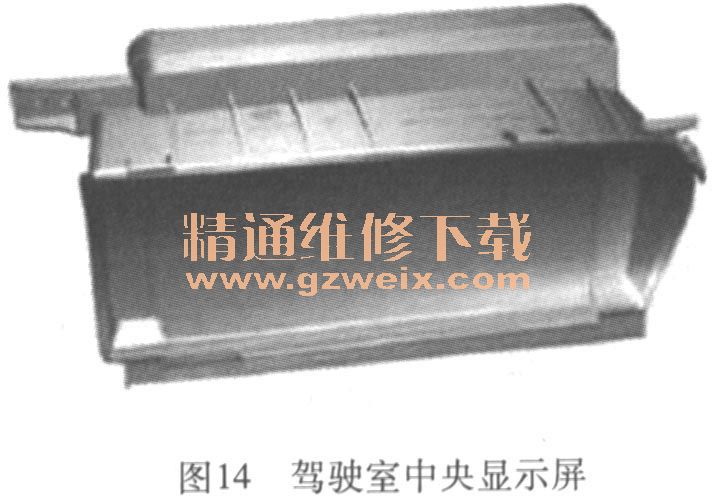

驾驶室中央显示屏是可拆卸的Bin彩色液晶显示器(图14),格式为16:9,分辨率为800 x 480(RGB)像素。光电传感器集成在显示屏中以控制亮度,日间/夜间显示转换功能由COMMOND控制装置控制。显示屏通过电动机可转动三个等级(-10°、0° +10°)。它通过远程信息处理CAN连接,图像或视频的显示通过来自COMMOND的LVDS线实现。
音频调谐器控制装置(图15)通过MOST多媒体传输系统连接到COMMAND。它的功能有:AM/FM收音接收器、放大器、DVD视频的MPEG解码器、数字音响输出单元、导航语音输出、动态音量调节等。
通过选装,声控系统控制装置、蜂窝移动电话控制装置和电视组合调谐器也通过MOST多媒体传输系统连接到COMMAND,实现声控、电话、电视等功能。如增加后座娱乐系统(图16),则在远程信息处理CAN中还要增加左后显示屏、右后显示屏、音频/视频控制器控制装置、后部控制面板控制装置等。
