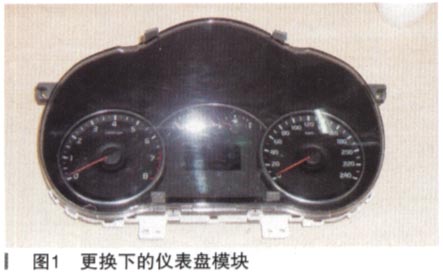

新款起亚佳乐车型配置了最新款的仪表盘模块，具备行车电脑的功能，在仪表的显示器上实时显示车辆的累积行驶时间和百千米油耗等信息，另外驾驶员还可以通过操纵仪表的菜单键更改车身电器系统的一些设置和保养提示信息的开启与关闭。仪表盘模块是连接到动力系统C-CAN网络上的模块。当该车的仪表盘模块由于故障需要更换时，新换的仪表盘模块（如图1所示）需要使用起亚的GDS诊断仪与车辆进行匹配。现就这一匹配流程做一具体的介绍。在原厂的维修资料中这一过程也被称作变量编码。

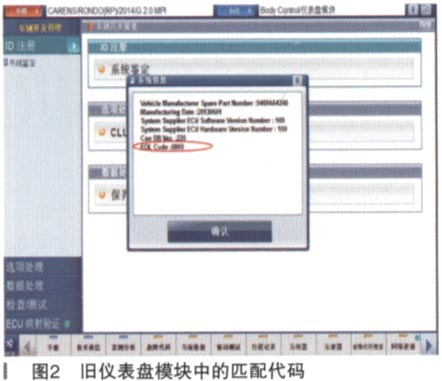

1．首先需要通过车辆的VIN码登陆起亚汽车的官方技术网站查询相应的匹配代码。当然如果不能够从网上查询到这个代码时，可以在更换仪表盘模块前，通过GDS诊断仪读取旧的仪表盘模块的匹配代码，如图2所示。这款车型每辆车的仪表盘模块只有一个固定的匹配代码。

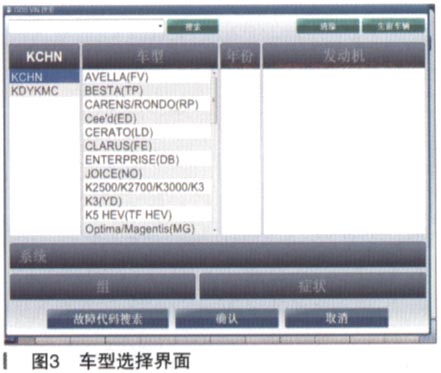

2．连接GDS诊断仪并与车辆进行通信，进入到GDS诊断仪的车型选择界面，选择正确年款和排量的车型，如图3所示。
3．选择好车型以后，点击系统选项选择所要通信的系统，点击BCM选项，这时会弹出一个菜单，在弹出的菜单中选择仪表盘模块，这时在已选系统的窗口中会显示选中的模块，如图4、图5所示。
4．在主界面上选择车辆S/W管理选项，如图6所示。进入到该选项的界面中选择CLU可变编码选项，如图7所示。
