尾气分析仪是检测点燃式发动机汽车排放污染物的关键仪器，高精度的尾气分析仪通过采样探头直接获取汽车原始排放气体，可以连续检测汽车尾气中CO、CO2、HC、NOx、O2度。尾气分析仪采用不分光红外法测量HC、CO、CO2的浓度，采用电化学法测量OZ和NOx的浓度。

    1. 电化学传感器工作原理
    电化学传感器通过与被测气体发生反应，并产生与气体浓度成正比的电信号来工作。如图1所示，典型的电化学传感器由阳极和阴极组成，并由一个薄电解层隔开。气体首先通过微小的毛细管型开孔与传感器发生反应，最终到达电极表面。通过电极间连接的电阻器会产生与被测气体浓度成正比的电流，测量该电流即可确定气体侬度。

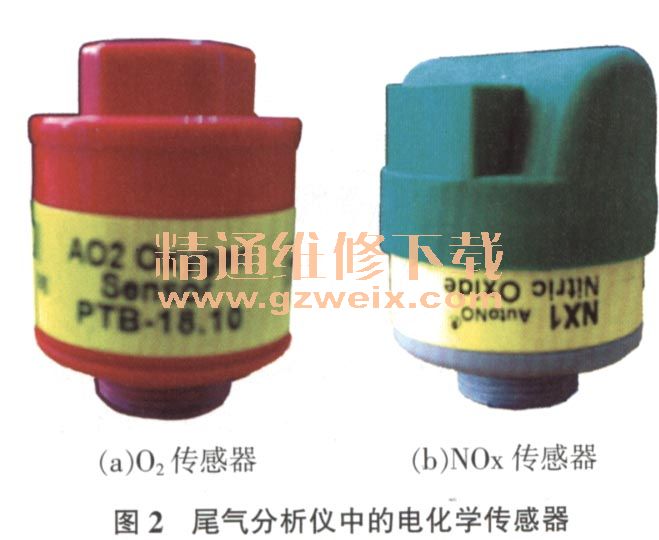

    目前机动车尾气分析仪内部的电化学传感器分为O2传感器和NOx传感器（图2）、2个传感器配合光学平台使用，测量汽车尾气中的02和NOx的浓度。由于电化学反应，传感器的电化学性质会产生变化，以O2传感器为例，一旦阳极上所有可用的铅被氧化，O2传感器将不再输出信号，这意味着传感器的使用寿命是有限的，必须定期更换。

    2．电化学传感器的更换安装方法
    电化学传感器的更换及安装方法如下。
   （1）首先检查电化学传感器是否完好，如外部有破损，不能再使用。

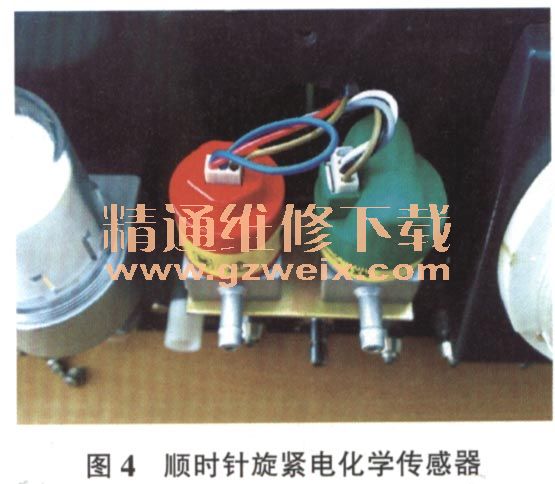

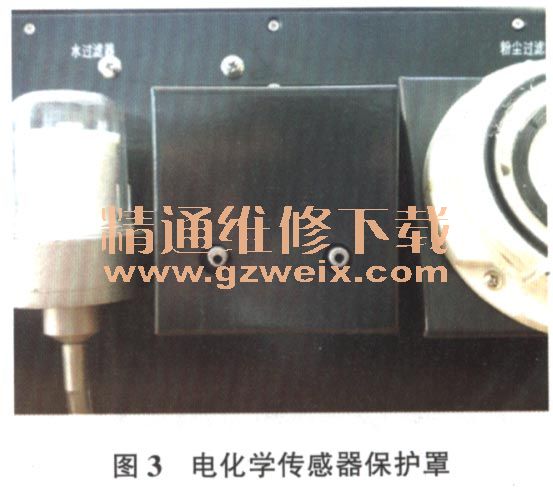

   （2）拆除电化学传感器的保护罩（图3），将电化学传感器的螺纹一端对准电化学气室座，沿顺时针方向旋紧（图4），但不要过于用力，以免造成其外壳破损，内部腐蚀性物质漏出。



   （3）将电化学传感器的导线连接器按照缺口方向正确连接到电化学传感器的插座上，其中3端子导线连接器对应O2传感器，4端子导线连接器对应NOx传感器。
    3．更换电化学传感器后的调试方法
    更换电化学传感器后的调试方法如下。
   （1）接通电源，启动尾气分析仪，在预热完成后按照“主菜单。系统设置。调零气体设置”的路径将调零气体设置为氮气，然后返回。
   （2）在主菜单下选择调零功能，同时从零气口通入纯氮气，直至调零结束。
   （3）按照步骤（1）中的路径将调零气体设置为空气，使用干净的空气调零1次。

    4.注意事项
    在电化学传感器还未安装使用之前，应将其放置在清凉、干燥、洁净的空气中，不要将其暴露在含有有机化合物的气体中。使用时，应保持被检测气体干燥，不要使电化学传感器内部进水。电化学传感器内含有腐蚀性物质，切勿使其内部物质接触皮肤、眼睛和衣服等，如不慎接触，应用清水冲洗。
