3.排放废旧自动变速器油

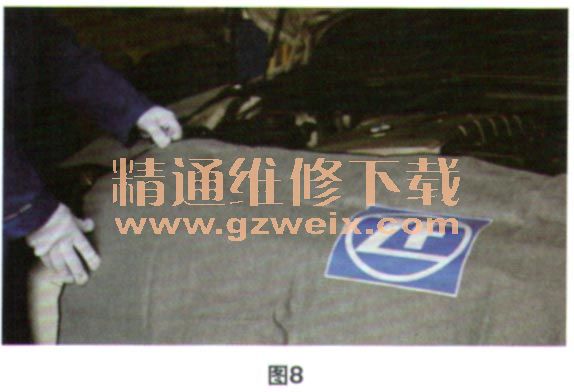

(1)将车辆水平停放在举升架上进行冷却,打开发动机舱盖,在发动机舱周边罩上翼子板保护垫,在座椅、转向盘以及换挡杆等处套上防护套,踏板处放上脚垫(图8)。
(2)待车辆冷却后举升车辆,如车辆安装有底部护板,需首先拆下护板,尽量2人操作,防止护板跌落(图9)。
(3)找到变速器放油螺栓,选择合适的扳手或套筒将其拧下,放出旧油(图10)。然后按照维修手册要求的扭矩装回放油螺栓。
(4)对于没有放油螺栓的变速器,需要将油底壳以及滤清器拆下,倒掉油底壳残留的旧油,并彻底清洁油底壳内部、放油螺栓以及小磁铁等部件(图11)。确保油底壳与变速器的结合面洁净无损伤后,按照标准扭矩安装新滤清器及油底壳。配有密封垫的变速器,要更换新的密封垫。
4.加注新的自动变速器油
(1)找到加油孔,取下螺栓,使用输油泵将适量新油加注到变速器内(图12)。若无输油泵也可将油桶悬挂于高处,利用重力来添加新油。加注完成后,按照标准扭矩装回螺栓,并清洁溢出的油液。

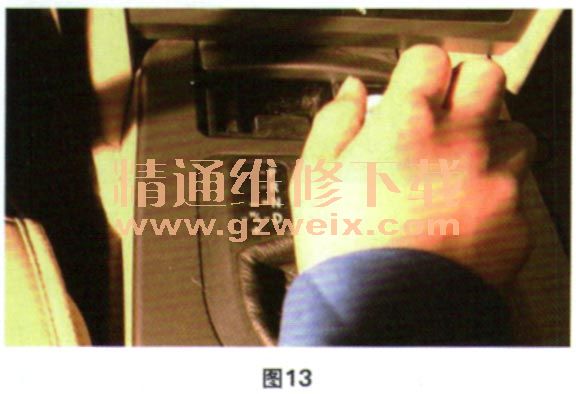

(2)踩住制动踏板,并确保驻车制动可靠后,起动发动机,从P挡开始逐一挂入各挡位,并在每个挡位停留2-3s(图13)。如此循环多次后,检查变速器底部是否漏油。
(3)在发动机运转的状态下,连接诊断仪读取变速器油温。当油温处于正常工作范围时,打开加油螺栓(或溢油孔螺栓,根据车型而定)。若有少量油液流出,说明油量合适(图14),只需等待油液不再流出,按照扭矩要求装回螺栓并清洁即可。如果没有油液流出则需添加至有油液从加油孔或溢油孔流出。对于装有油尺的车型,则应保证液面位于上下限之间。

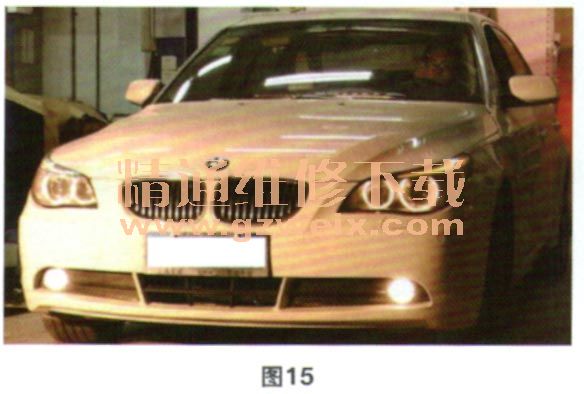

(4)取下冀子板护罩,关闭发动机舱盖,外出试车至少2 km后再次举升车辆,检查确认无漏油或其他异常后,安装车辆底部护板,取下车内的防护套、脚垫等,完工交车(图15)。
