货运车辆的灯具设计要点与品质判断

来源：汽车电器作者：佚名 2014-10-04 09:07:03

    4 快速判断法
    快速判断法是笔者结合多年的试验及设计经验，分析了多种国内外灯具结构后提炼出来的设计要点，用以判断以卤素灯作为光源的多反射面前照灯设计是否合理，是否能满足法规要求，进而判定其品质性能是否优异的快速方法。
    根据以下4点外观检查，来判断灯具设计的合理性，即：①灯具腔室内灯头距灯罩的距离；②灯罩与灯壳接合面的结构；③灯腔内反射镜与灯壳四周的间距；④灯壳后部通气孔的数量及通气孔的直径大小。
    具体从以下4个方面来进行灯具的品质特性判断。

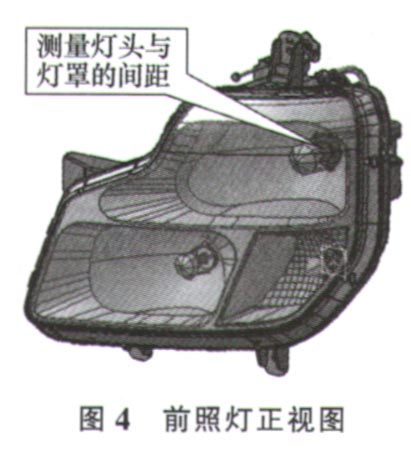

    1）前照灯腔室内，灯头距灯罩的距离如果小于100 mm，则塑料灯罩材料不能满足高温性能要求，表现出灯罩变形、扭曲。即使采用耐高温性能好的塑料灯罩材料，依然出现变形现象。对于曲度较大的灯罩面，不能采用玻璃做灯罩。参考前照灯正视图（图4）。

    2）灯罩与灯壳接合面如果是平面贴合，则下雨或洗车时，水珠汇集在贴合面处，从缝隙渗水，表现出灯具内部有积水，并且会影响反射镜镀层，造成镀层材料脱落，灯光强度减弱。参考前照灯局部后视图（图5）。

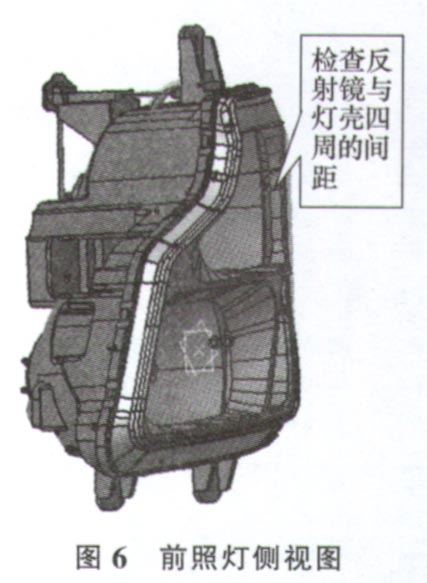

    3）灯腔内反射镜与灯壳四周的间距如果小于5mm，则灯具的灯光调整角度偏小，不能达到GB7258法规要求的远近光线的调整要求。GB7258要求近光光束向左偏不允许超过170 mm，向右偏不允许超过350 mm；远光光束左灯向左偏不允许超过170 mm，向右偏不允许超过350 mm，右灯向左、右偏移均不允许超过350 mm。参考前照灯侧视图（图6）。

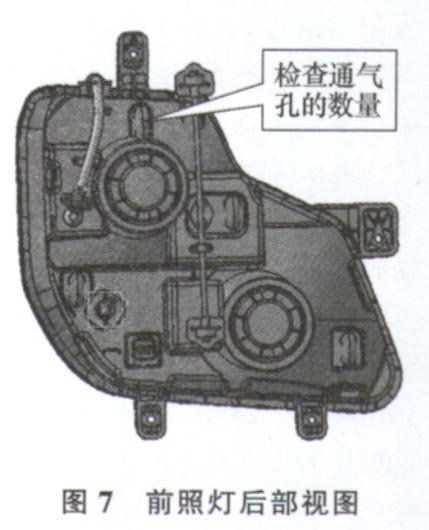

    4）灯壳后部通气孔的数量如果在2个或以下，则灯腔散热效果差，由于热空气容易汇聚在上部，冷空气汇聚在下部，通气孔的数量如果是偶数，并不能达到冷热空气交换的效果，空气交换不及时的话，灯具容易出现结露现象。如果通气孔的直径为6 mm，则通气效果差，该方案适用于轿车。对于货运车，通气孔的直径应取大，一般采用9 mm的方式，市场上也有相应的通气管或通气盖相配。参考前照灯后部视图（图7）。
