多功能多角度钣喷架的改进
来源:汽车与驾驶维修  作者:佚名  2014-12-04 09:16:05


    3.改进措施
    针对上述引起故障的原因,笔者所在职教院校团队提出的改进措施是:保持钣喷架多功能多角度的优点,对其局部长杆横梁和多角度转轮进行防止涂料喷涂到其表面的改进,就是确保进行喷涂时,涂料无法掉落在长杆横梁、夹紧装置、插销和多角度转轮上。
    这样一来,无论通过哪种角度进行喷涂,无论喷涂何种类型和尺寸的板件,长杆横梁、承托杆都能随时进行右右移动调节板件长度定位距离、上下移动调节板件高度定位距离,也能根据板件喷涂方向灵活地进行任意角度定位,为喷涂工作提供极大的便利。具体的改进措施如下。
    (1)制作长杆横梁的防漆盖

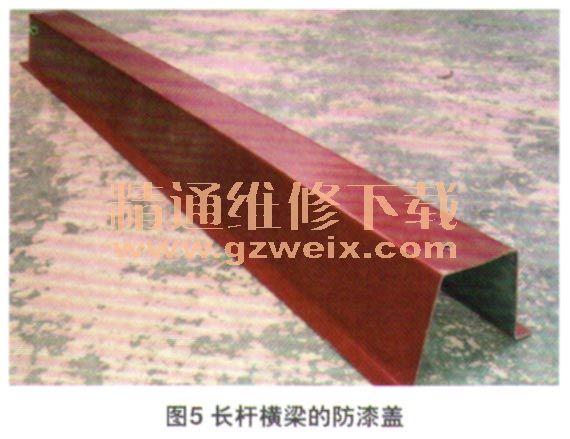

    根据多功能多角度钣喷架的实际尺寸,合理设计防漆盖形状及尺寸。笔者所在职教院校是按960×250×1mm铁皮下料。长度是通过测量长杆横梁的工作长度为960 mm;宽度是按等腰梯形的实形边长总宽为250 mm、尺寸分别为上宽60 mm,腰长80 mm,裙边15mm。折弯角度为120°,用折弯机加工成长杆横梁的防漆盖如图5所示。

    (2)制作多角度转轮的防漆盖

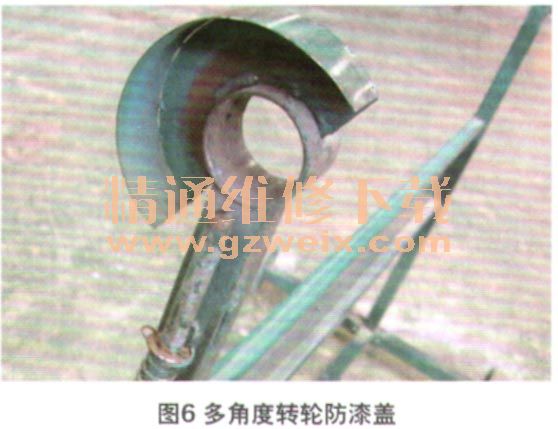

    根据多角度转轮形状及大小手工制作弧形防漆盖,如图6所示。

    (3)制作夹紧装置的滑块

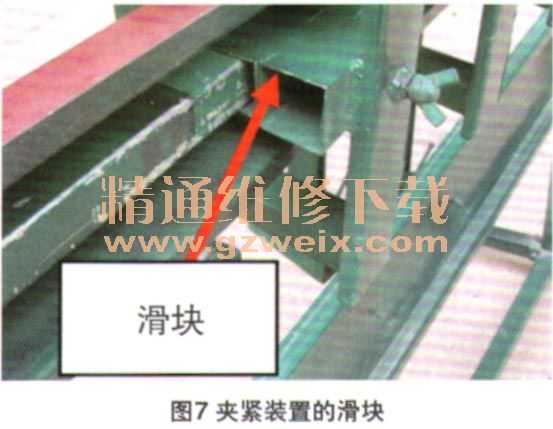

    笔者所在职教院校选用的多功能多角度钣喷架长杆横梁为方管,测量尺寸为30×30 mm,找一条40×40 mm的方管来制作夹紧装置的滑块,长度为100 mm。根据承托杆数量下料制作滑块,如图7所示。为了保证承托杆移动空间足够,需要注意承托杆和滑块之间的连接方法。

    (4)制作U形支架

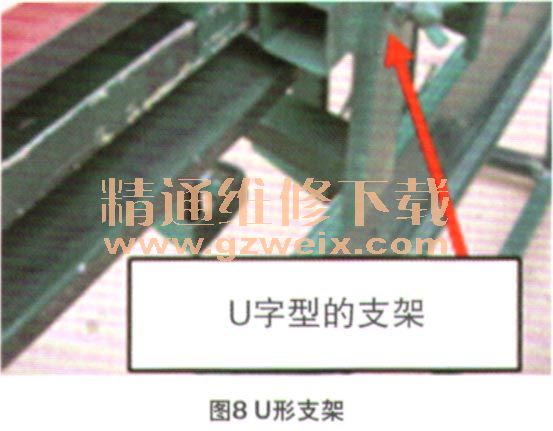

    根据多功能多角度钣喷架的整体比例制作U形支架,笔者所在职教院校选用的尺寸为300×140 mm,用来支撑承托杆(图8)。把U形支架焊接在滑块上,同时在U形支架背面划对中线,钻一个帕mm的孔后焊上M8螺母,最后加一个40 mm长的燕尾螺栓,就可以起到夹紧作用,这样就能与滑块一起左右移动,用来调节承托杆在长杆横梁的长度定位距离。在U形支架两端焊上丁形M12螺栓,再套上M12燕尾螺母,用来固定承托杆,这样可以上下移动来调节高度定位距离。

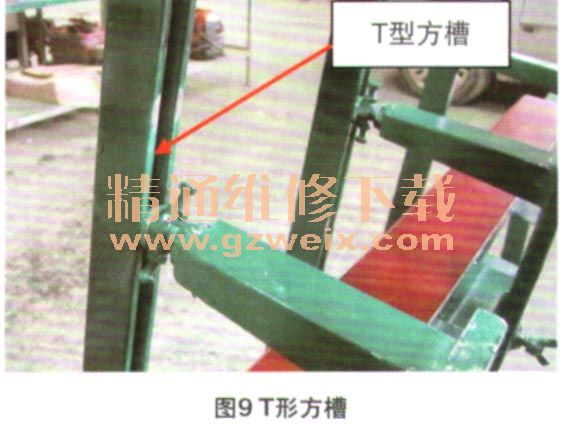

    (5)制作丁形方槽(图9)

    把承托杆制作成12 mm宽的丁形方槽,可以用折弯机折1 mm厚的铁皮,再在原承托杆的两侧塞焊上即成丁形方槽。
