四驱车下线检测时车速表检测方法的设计
来源:汽车电器  作者:佚名  2015-03-28 08:38:34


    3 四驱车下线车速表检测方法
    3.1四驱车车速信号
四驱车的车速传感器与两驱车相同,都分为接触式霍尔车速传感器和非接触霍尔车速传感器。但安装位置却有区别,四驱车的车速传感器安装于分动器的中间轴上,如图5所示。

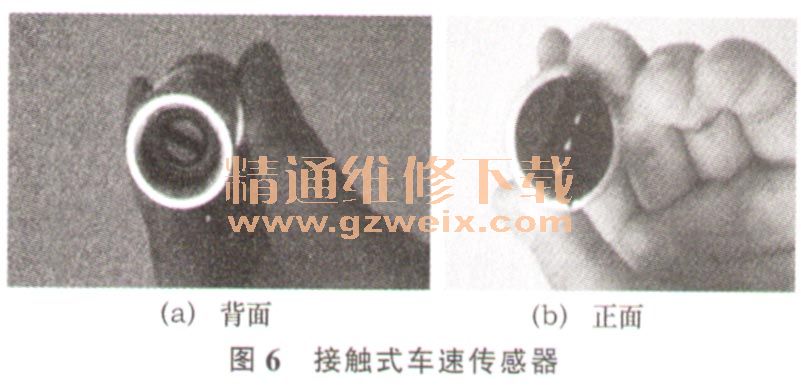

    接触式传感器结构如图6所示,图6a为传感器背面,一字型凹槽与蜗轮蜗杆机构的蜗杆一字型凸边相结合。传感器正面如图6b所示,中间轴带动蜗轮蜗杆机构旋转,蜗杆的转动导致传感器输出脉冲,蜗杆每转动一圈,传感器输出8个脉冲,传给仪表显示。3个端子分别为电源、搭铁和信号。

    非接触式车速传感器无蜗轮蜗杆传动机构,传感器的磁铁端直接与中间轴的靶轮相对,中间轴每转动一圈,车速传感器输出8个脉冲。非接触式传感器如图7所示,有4个接触端,分别为电源、搭铁和2个车速信号输出,两车速信号的占空比之和为1。3.2分时四驱车速表检测

    3.2.1分时四驱的车速信号及K值
    以ZQC 1600A-1不带差速器的分动器为例,不论锁与不锁前桥,后传动轴转速与分动器中间轴转速之间的比值为定值,因此可以根据两驱车的K值计算办法进行计算,并进行拨码。
    3.2.2分时四驱的车速表下线检测

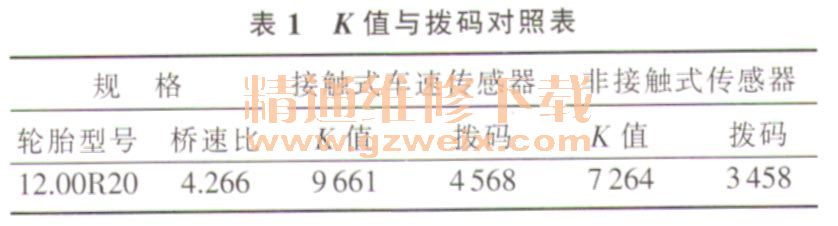

分时四驱车下线车速表检测,只能在两驱(不锁前桥)模式下进行。对于仪表的拨码需要按照表1来进行。此时分时四驱车与常规的两驱车检测方法相同。

    3.3全时四驱车下线的车速检测
    全时四驱车由于其分动器内有差速器,作为一个差速的传动机构,可保证各驱动桥在不同运动及路面条件下的动力传递,可防止轮胎与地面之间的打滑摩擦。因传动关系既不同于两驱车也不同于分时四驱车,因此无法用常规两驱车的方法测试。首先必须从分动器的行星齿轮差速器进行了解。

上一页  [1] [2] [3]  下一页
