校车应急功能电路设计
来源:汽车电器  作者:佚名  2015-04-10 08:13:29

    3 校车上应急功能设计方案二
    .1原理说明

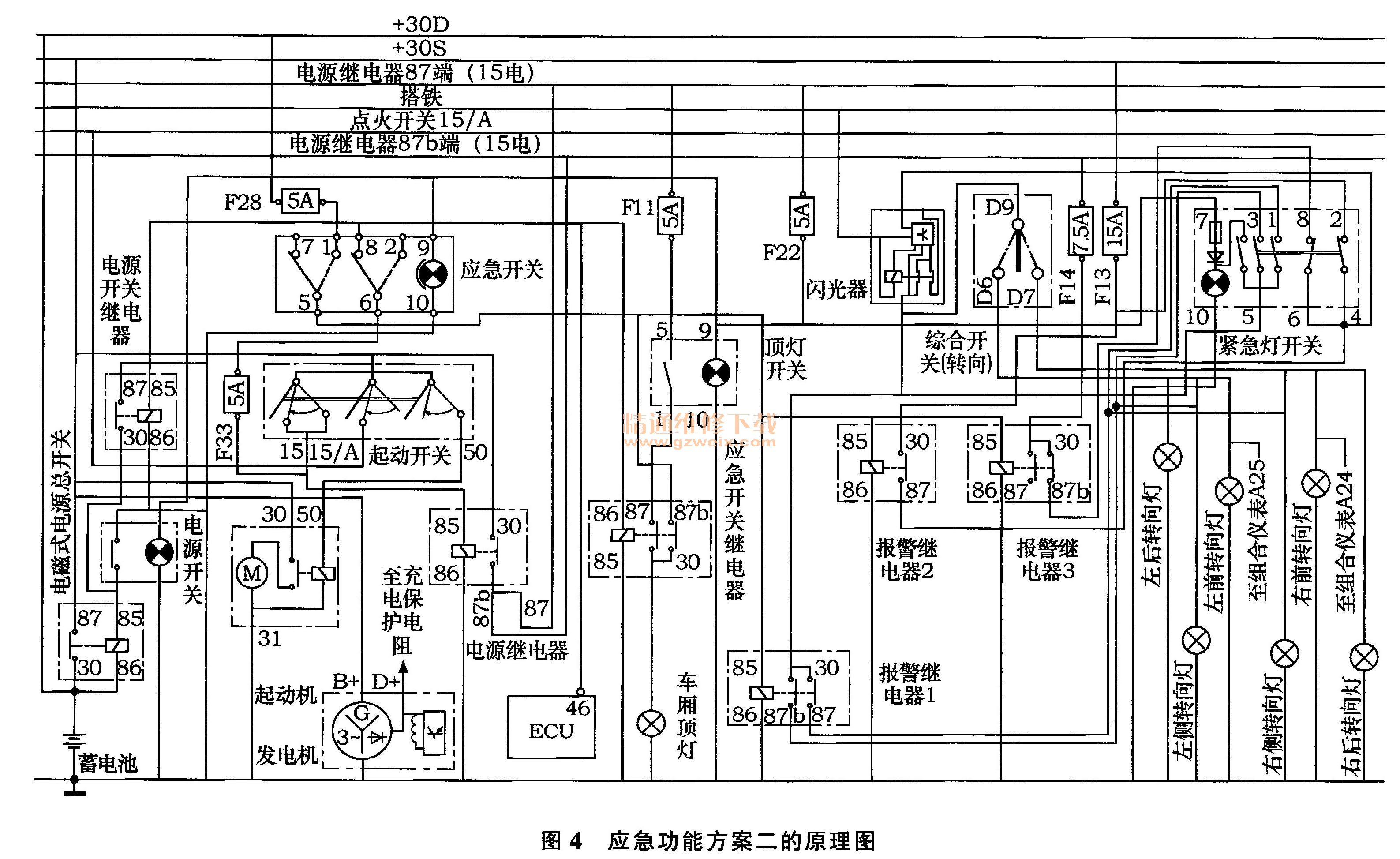

    电磁式电源总开关、电源开关、应急开关的设计同方案一。为了截止通过紧急灯开关的15电及防止应急情况下15电和30D串电,考虑增加报警继电器2和报警继电器3隔开紧急灯开关提供的15电和30D,具体设计原理见图4。
    3.2设计可能出现的故障
    1)故障现象当整车在起动且顶灯开关按下时,其它15电上的用电器工作,再按应急开关,则会熔断顶灯开关F11熔断丝(5A)。
    2)故障原因设计人员在原产品的基础上开发产品,忽略了顶灯开关和应急开关会存在15电和30D串电的情况,而只单纯考虑了功能的实现。
    3)改进方向用一个转换型继电器(如图4中的应急开关继电器),将其应急开关工作情况下,直接给白顶灯提供30D。而在应急开关不工作、顶灯开关工作的情况下,提供顶灯15电,这样就不会串电。

    4 两种方案的对比

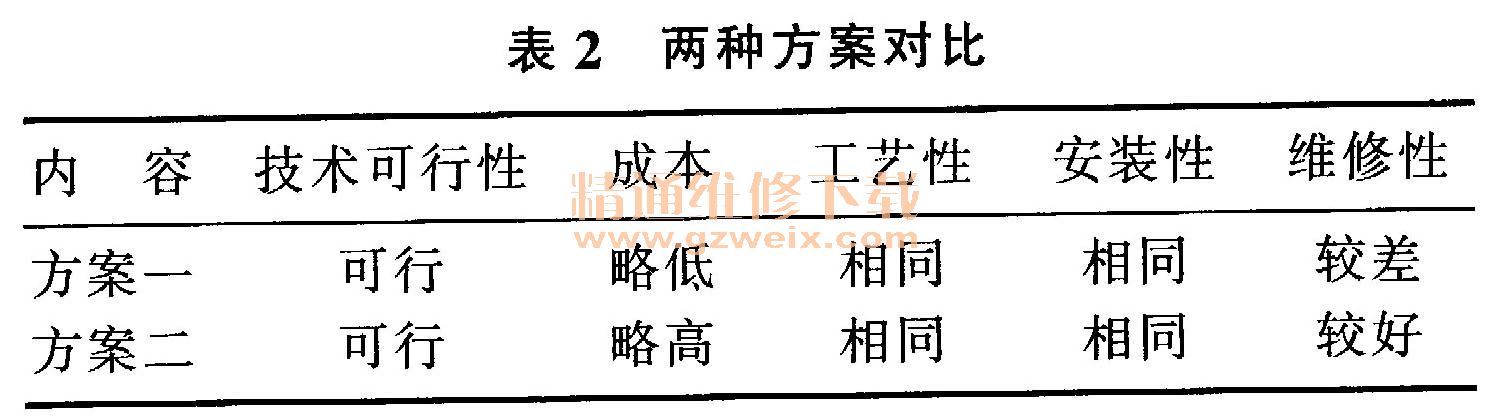

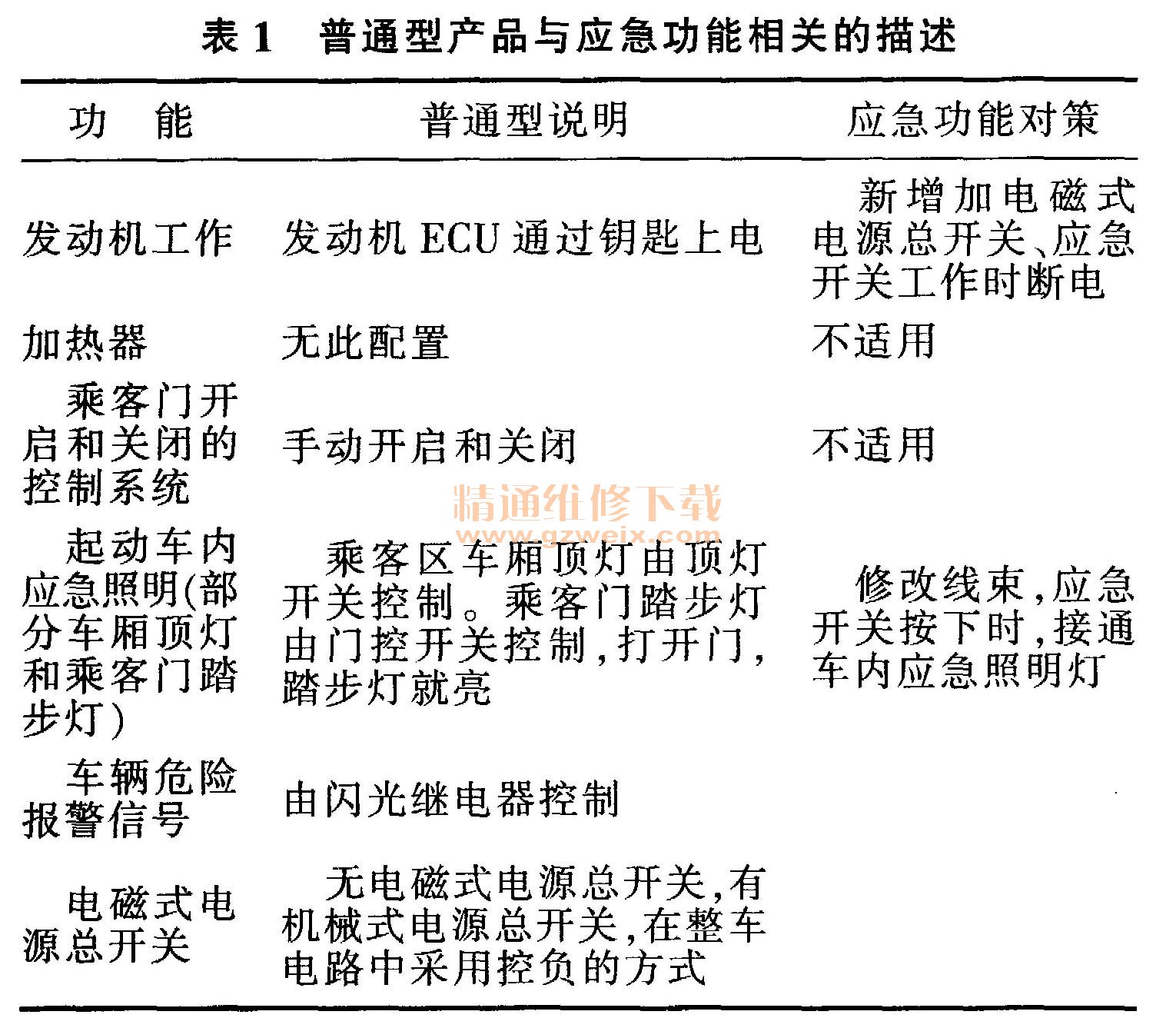

    结合方案一和方案二,从技术可行性、成本、工艺、安装及维修角度,对比分析见表2。综合表1、表2分析,最终决定选用方案二。



    5 结束语
    通过此次基于原产品开发的校车应急功能的原理图的设计,使我们明白在设计时不仅需要正向考虑是否能实现功能,还需要逆向考虑与之相关的电路是否有影响。当然设计还要同期考虑到安装、维修性及其成本。
