欧曼GTL超能版电源/起动电路原理与故障诊断
来源:汽车电器  作者:佚名  2015-04-10 08:23:12

    欧曼GTL超能版是2014年6月福田戴姆勒汽车有限公司推出的新车,该车与普通GTL最大差异是配备了福田康明斯生产的超能动力----ISG系列发动机。

    1 欧曼GTL超能版电源与起动电路原理

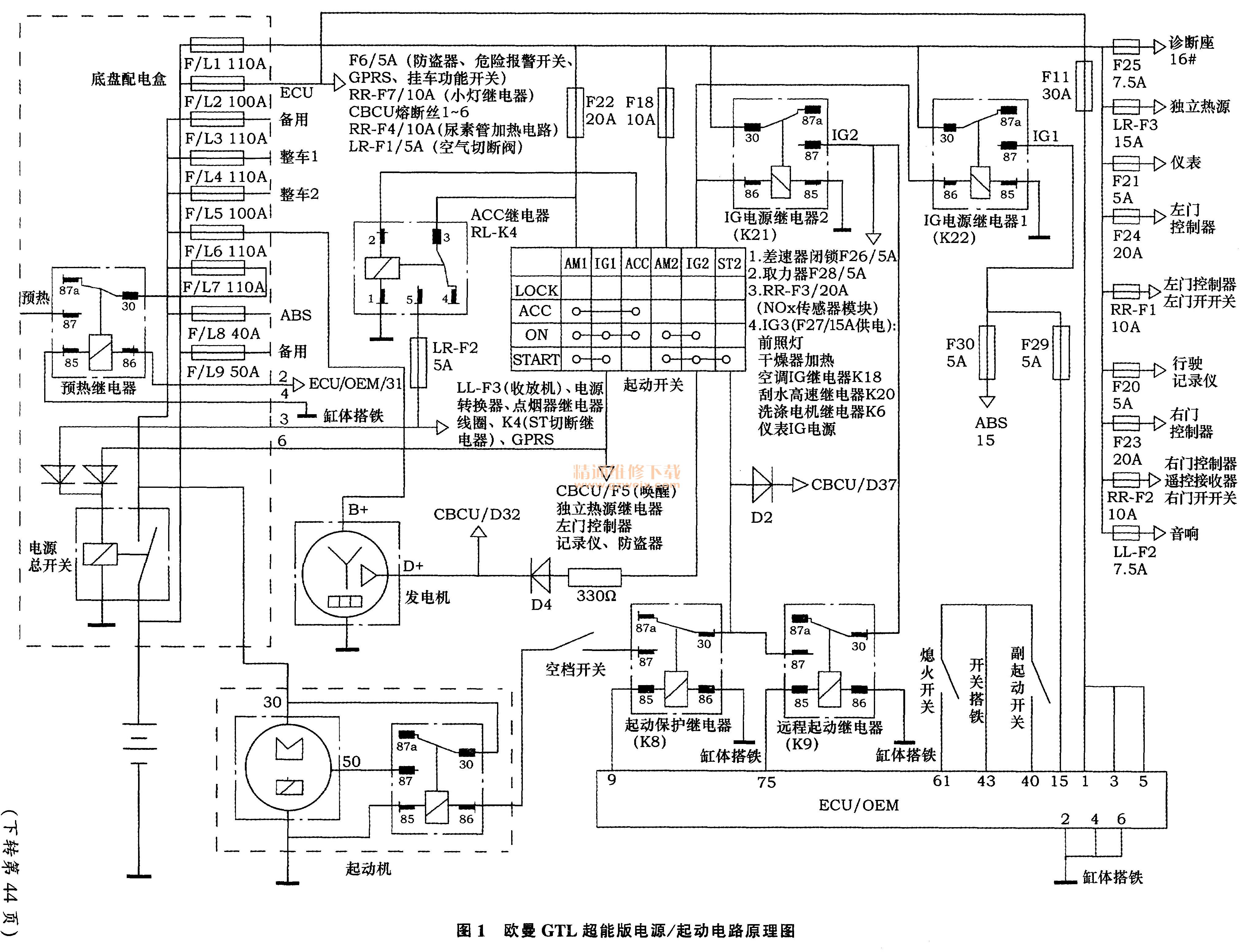

    欧曼GTL超能版电源与起动电路如图1所示,与其它重型载货汽车相同,它是一个24 V系统。与普通GTL相同,GTL超能版配有电磁电源总开关,总开关同时受控于ACC电源和15电源。当起动开关置于ACC档时,起动开关ACC接柱得电,ACC接柱输出电流流过ACC继电器线圈,ACC继电器触点吸合,电源总开关线圈回路被接通,电流流向:蓄电池+→底盘配电盒F/L1熔断丝→F22熔断丝→ACC继电器触点→LR-F2熔断丝→二极管→电源总开关线圈→蓄电池-。起动开关置于ON档或START档时,电源总开关线圈另一回路也会同时被接通,电流流向:蓄电池+→底盘配电盒F/L1熔断丝→F22熔断丝→起动开关AM 1接柱→IG1接柱→二极管→电源总开关线圈→蓄电池-。以上两个回路任何一个接通,电源总开关均会接通,所以当起动开关处于LOCK以外任何位置时,电源总开关均处于接通状态。

    电源总开关为底盘配电盒F/L3(备用)、F/L4(整车1)、F/L5(整车2)、F/L7(预热电源)、F/L8 (ABS)提供电源。F/L6为发电机熔断丝,当发动机着火后,发电机通过此熔断丝为全车供电及为蓄电池充电。
    F/L1、F/L2、F/L9(备用)的供电不受电源总开关控制,直接由蓄电池供电。F/L1负责为起动开关、K21继电器、K22继电器、F25、LR -F3、F21、F24、RR-F1、F20、F23、RR-F2、LL-F2供电。F/L2主要为发动机ECU和CBCU提供常电源。
    将起动开关置于ON档,继电器K21 、K22吸合,其中K21为远程起动继电器K9提供电源;K22输出经过F29熔断丝为ECU/OEM/15号针脚提供24 V电源,此电源用于唤醒ECUECU被唤醒后通过ECU/OEM/9号针脚为起动保护继电器K8线圈提供电源,K8继电器线圈通电后,触点吸合,为下一步起动发动机做好准备。当起动开关转至START档时,ST2接柱输出的24V电源经过K8继电器触点、空档开关(空档时闭合)被送至起动继电器,起动继电器线圈通电后,触点吸合,起动控制50线得电,起动机得电运转。在起动开关处于ON档的条件下,也可通过副起动按钮起动发动机。
    发动机起动完成后,ECU通过转速传感器检测到发动机转速高于一定阂值时,就会断开 ECU/OEM/9号针脚的电源供给,继电器K8复位,此时即使起动开关仍处于START档,起动机也会退出工作,防止起动机超速、损坏。发动机在正常运转中,由于误操作,而将起动开关转至START档,起动机也不会工作。
