    4.显示、模式间的切换
    用户可以在这两个显示模式问来回切换。操纵多功能转向盘上的VIEW按键即可实现切换。
    多功能转向盘有两种（如图8、图9所示）：

   ·入门型多功能转！句盘，这是标配
    ·高端型多功能转｝句盘，这是选装
    5．主要功能
    奥迪虚拟驾驶舱的内容和功能被细分为所谓的土要功能。一部分主要功能是组合仪表内控制单元J285内软件的要素；另一部分则属于信息电子控制单元1-J794的软件功能范畴了。但是，所有显不内容都显示在奥迪虚拟驾驭纳仓上，因为奥迪TT上没有单独的MMI-显示屏。信息电子控制单元1-J794上实现的主功能显示要通过LVDS线传送至组合仪表内控制单元 J285并输出到奥迪虚拟驾驶舱上。
    奥迪TT在2014年上市时，最多有十个主功能可供使用。车上主功能实际的数目取决于车辆各自的装备情况。
    6．主菜单
    主功能可以通过所谓的主菜单来选择。调出主菜单后，所有可用的主功能都会显示在中间显示区处。
    通过中控台处的MMI操纵单元上的MENU按键来调出主菜单。奥迪TT上有两种不同的操纵单元，但是MENU按键都是在同一个位置处。
    有些主功能也可以通过MMI操纵单元上的两个翘板开关直接调用。到底可以直接调用哪些主功能，这取决于具体的操纵单元了。

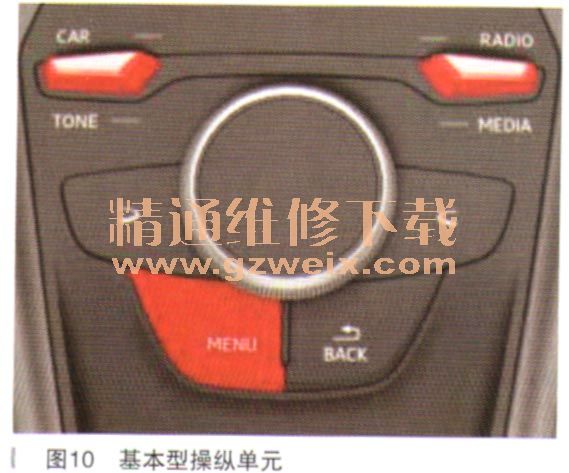

    在基木型操纵单元上（如图10所示），通过翘板开关可以调用下述主功能：

    ·上功能“车辆”（CAR）
    ·主功能“音色”（TONE）
    ·主功能“Radio”（收音机）
    ·主功能“Media”（媒体）

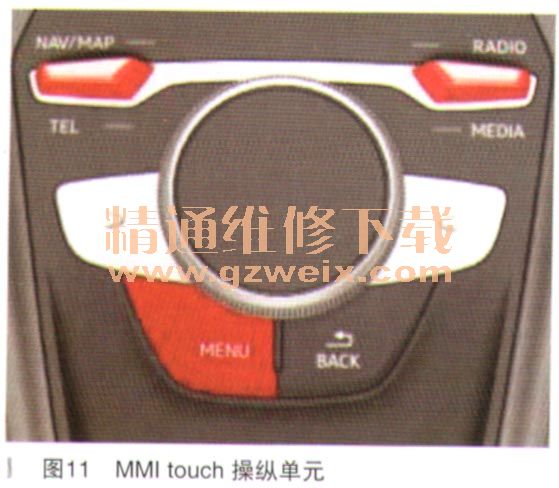

    在MMI touch操纵单元上（如图11所示），通过翘板开关可以调用卜述主功能：

    ·主功能“导解或者“地图”（NAV/MAP）
    ·主功能“电话”（TEL）
    ·主功能“Radio”（收音机）
    ·主功能“Media”（媒体）
    按压MENU按键后，主菜单就出现在奥迪虚拟驾驶舱上了，这时总是采用信息娱乐显示模式来显．示的。在主菜单上就可以选择可用的主功能了。

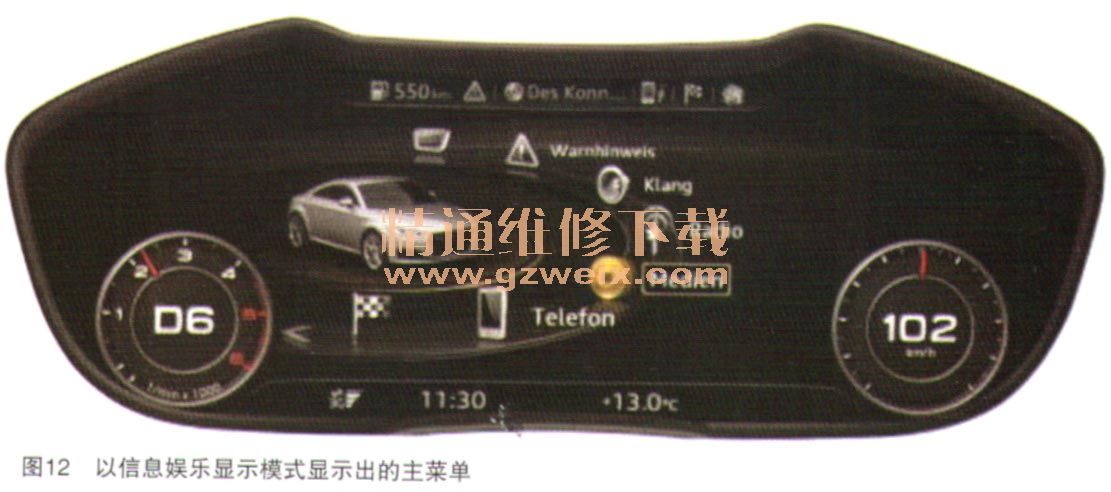

    在选择了某个主功能后，主菜单就从中间显示区消失了，而所选择的主功能就出现在显示屏上了，如图12所示。

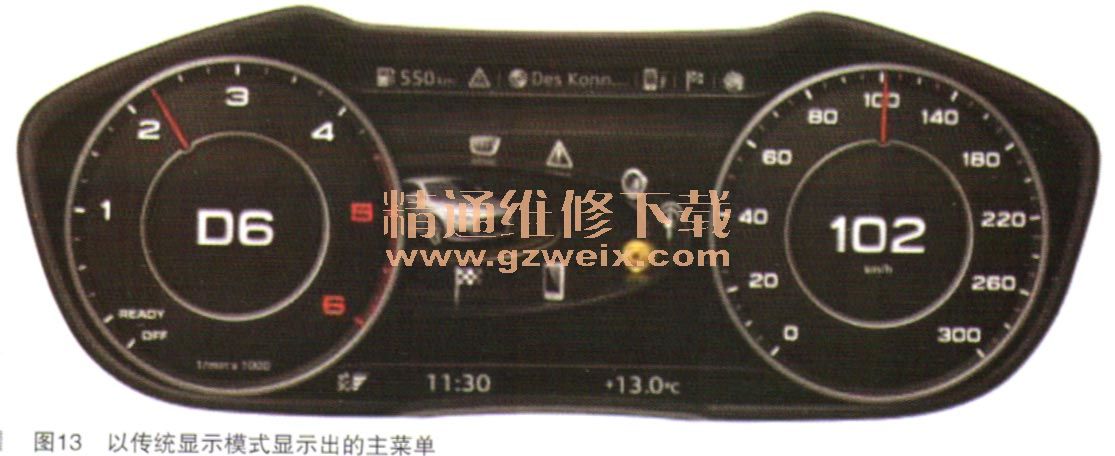

    以信息娱乐显示模式显示出的主菜单也可以通过VIEW按键切换到传统显示模式。这时倒是能显示出主菜单，但是由于空间受限了，可能就无法选择主功能了。如果您试图选择主功能，那么奥迪虚拟驾驶舱会白动切换回信息娱乐显示模式，如图13所示。

    7．不同显示内容的显示区划分

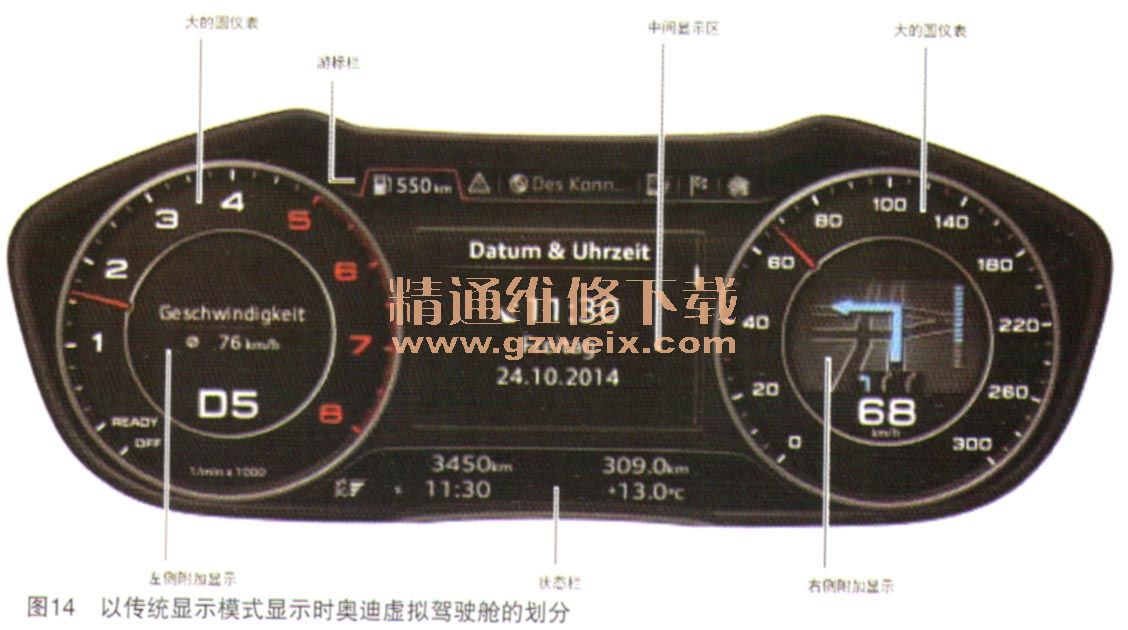

    这两张图表示的是奥迪虚拟驾驶舱上不同显示范围的显示区划分状况，如图14、图15所不。在这两种电视模式中，所有显示内容都是有的，只是大小和位界可能不同。
