摘要:电池管理系统是电动汽车动力源管理的重要部件。本设计采用飞思卡尔S 12X系列微处理器,并启用内部协处理器XGATE,分别完成CAN通信中断和电流积分中断,不但解决了中断间的冲突,还扩展了微控制器的应用,使得SOC的计算更加准确,CAN通信数据更加完整。最后给出了XGATE的配置和使用方式。
据统计,2013年全国平均雾霆日数竟达29.9天,创52年来之最,空气污染非常严重,威胁人们的身心健康。电动汽车以其零排放、零污染、噪声小、成本低、便于操作等优势,引起越来越多的重视。世界各国也因此大力发展电动车,以期解决环境污染问题和能源危机。
动力电池是电动汽车及混合动力汽车动力系统的关键部件,如何合理使用动力电池,准确估算电池的SOC(State of Charge,荷电状态)是电动汽车及混合动力汽车发展中必须解决的问题。目前大多数电池管理系统采用单核微控制器为主控芯片,为保证估算电池剩余电量的准确性,采用中断来实现电流的积分。而要保证通信的实时性、准确性以及数据传输的完整性,CAN通信接收也需要中断来完成,这就带来了积分中断与通信中断冲突的问题。即使CAN通信加入标识符接收滤波器和设置中断优先级,也不能解决冲突的问题。
1 双核微控制器
新一代的飞思卡尔16位S 12XE系列的微控制器,是HCS 12的增强型产品,虽基于S12 CPU的内核,但与HCS12相比,增加了172条指令,能够处理32位运算,总线频率最高为50 MHz,中断处理的能力也大为增强,性能非常优越。该系列微控制器还专门集成了外设处理器XGATE,它独立于主处理器,是一个16位精简指令集内核处理器,可作为高效的直接内存存取(DMA)控制器使用,也可以独立自主地实现外设与RAM之间数据的高速交换,还能作为一个.单独的算法单元完成运算功能,如通信协议的实现。集成的XGATE可以减轻主处理器的负担,增强了系统处理数据的能力和系统设计的灵活性。
采用S 12XE系列的微控制器既解决了积分中断与CAN中断冲突的问题,又不增加主CPU的负担,还提高了处理数据的速度,非常适合应用在电池管理系统中。
2 电池管理系统的软件实现

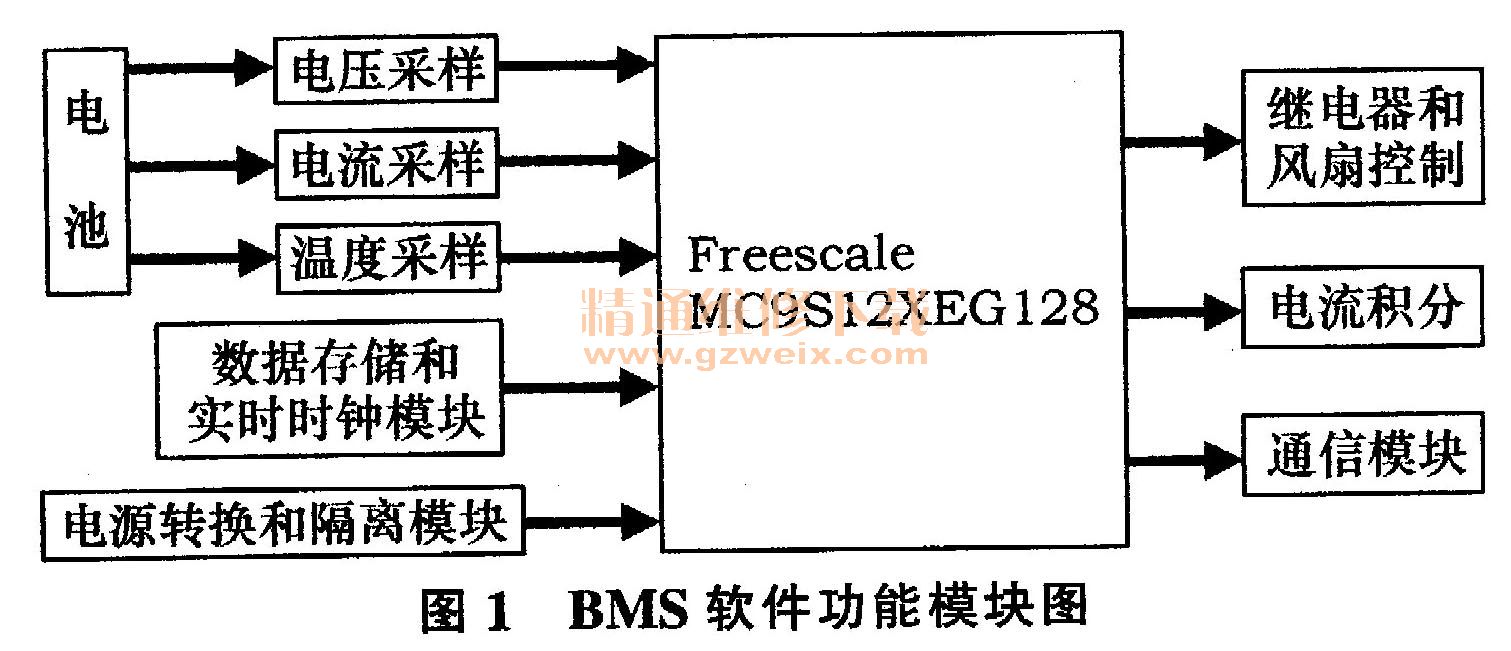

图1为BMS(电池管理系统)软件功能模块图。
软件需要完成以下功能。
1)监测电池的工作状态实时和准确地采集电池总电压、总电流、单体电压和温度。
2)准确估计电池状态利用采集到的实时数据,对数据做出分析和处理,并估算电池的SOC和SOH。
3)故障预警利用1)采集的数据来分析电池的各种参数,并且给予适当的预警,避免出现故障,影响人车安全。
4)电池状态信息的存储对电池的各种状态进行存储,方便数据的分析与处理。
5)继电器和风扇的控制为防止电池过充过放,需要BMS控制总高压继电器来实现对电池的保护。通过控制风扇来完成对电池的热管理,以防止电池过热而产生严重损坏。
6) CAN通信实现与整车和其他外设进行数据交换。
由图1可知,BMS不仅要实现对电池电压、电流、温度的实时采集,更要完成大量的计算、保护控制、实时通信和预警,若只采用主CPU来完成所有的功能,实时性不能满足要求。并且存在2个中断源,一个是CAN通信接收中断,另一个是积分中断,势必造成两个中断的冲突。为了提高系统实时性、SOC计算的准确性以及CAN通信的完整性,本设计采用双核微控制器,把积分中断和CAN通信中断放在不同的处理器中处理。
XGATE要求代码量在512 B之内(包含已有代码),若把通信数据量巨大的CAN放入XGATE中处理,就会超出XGATE对代码的限制;若XGATE只接收CAN数据,数据处理放在主程序中,则会降低CAN通信的实时性。因此,主处理器处理CAN接收中断,积分中断只负责采集电流和计算剩余电量,代码比较少,完全可以放在XGATE中处理。
