三、WIS电路图的应用
    （一）在WIS中查找电路图的几种方法
    1，采用标准查找方法
   （1）选取WIS初始登录界面中，输入对应车辆底盘号。
   （2）选择目标组别（如发动机选07），在信息类型栏选择电路图，然后点击开始查找功能按钮。
   （3）在出现的相关线路图菜单（网络图、功能图、线路图）内选取自己所需要的电路图文件。
    2．采用直接输入法
    如果之前已经知道相关电路图文件的文档编码，采用直接输入法将会很快找到所需的电路图。在WIS初始登录界面中，无须选择车辆，在直接查找文件编号栏输入已知的电路图文档号，然后点击开始查找功能按钮即可。
    3．采用目录查找方法
   （1）在WIS初始登录界面中，选取目录表菜单，无须输入车辆底盘号。
   （2）在随即呈现的目录表内选取“PE wiring diagrams”信息类型。
   （3）根据WIS的引导操作按步骤选择，直到找到自己需要的电路图信息。
    4．采用从对应车型线路图汇总列表中查找方法
   （1）在WIS初始登录界面中，选取目录表菜单，无需输入车辆底盘号。
   （2）在随即呈现的目录表内选取“OV user information”信息类型。
   （3）接着选取“explanations、user assistance”菜单选项。
   （4）接着选取“wiring diagram search aid”菜单选项，选择对应车型。选择相应的控制模块。
    5．另外也可以在操作过程中通过电路图中的链接功能找到想要的电路图，还可以通过特有的书签记录功能找到之前已经记录的电路图信息。

    （二）WIS电路图说明
   （1）WIS电路图的分类。
    WIS电路图按照用途可分为以下几种格式：网络图、功能图、线路图。
    网络图示例，如图3所示。

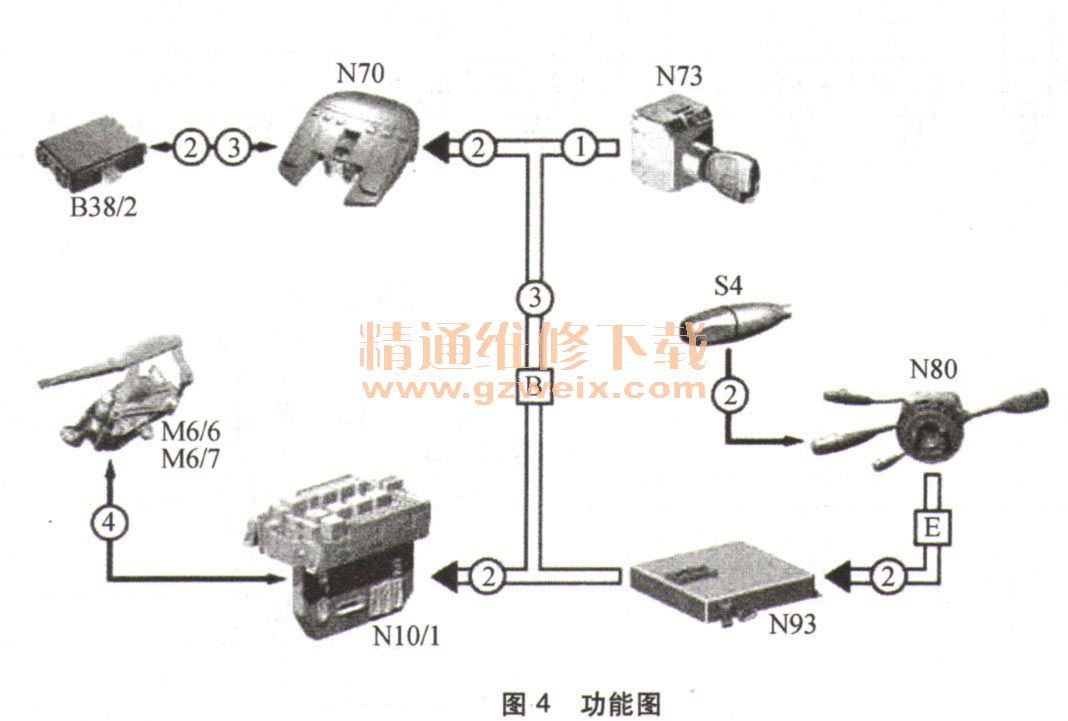

    功能图示例，如图4所示。

    线路图示例，如图5所示。

   （2）WIS电路图帮助信息。

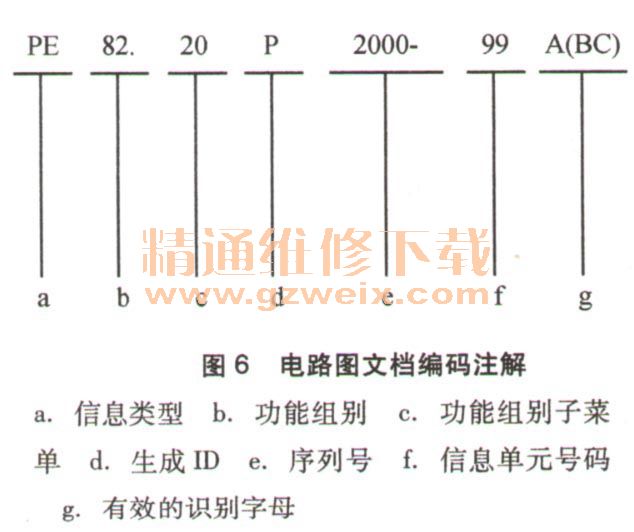

    ①电路图文档编码注解（图6）。

    在每个电路图文档中均包含有电路图使用信息、电路图的缩写、电路图信号和接头名称的缩写、线路和连接器的位置和分配、接地点的位置和分配、Z结点（线束中的线路连接器）的位置和分配等帮助信息。

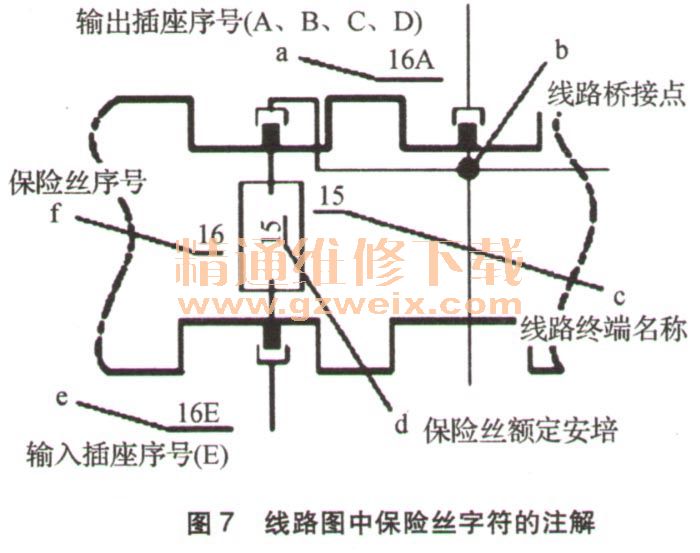

    ②关于线路图中保险丝字符的注解（图7）。

    ③关于线路图中电线颜色的注解。

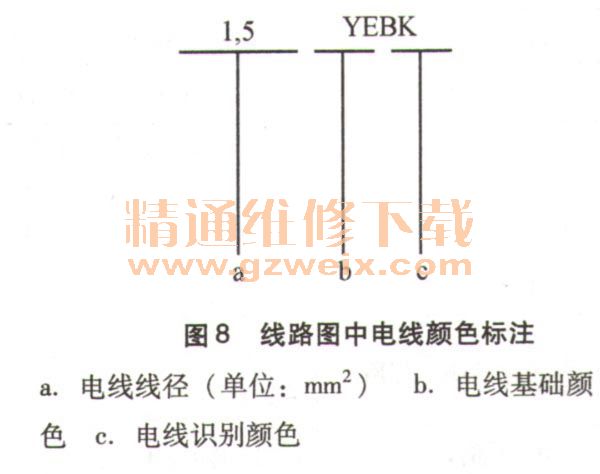

    线路图电线标注，如图8、表7所示。



   ④电路图中常见字母代码含义（图9）。

    图中U：针对于不同款式车辆有效的一种方法，对应车辆信息代码。
    图中Z：为不可以拔插的线路节点（比如焊接）。
    图中X：为可以拔插的线路节点。
    图中W：为接地点，大部分用螺栓固定在车身和蓄电池上。
    ⑤电路图中元件名称代码的含义。
    在不同车型的相关线路图中，有很多部件的代码是相同的。常见控制模块代码排列如表8所示。

    ⑥电路图中常见信号和接头名称缩写注解。
    相关电路图内的接线端子和控制模块内接线针脚代码注解可从电路图进入之前界面的电路图信号和接头名称的缩写栏目进入查看。常见的端子注解如表9所示。
