四、WIS操作界面介绍
    WIS是Workshop Information System（特许服务中心信息系统）的缩写。通过WIS模块可以快速查找特许服务中心维修信息。
    （一）WIS操作界面窗口菜单选项简介

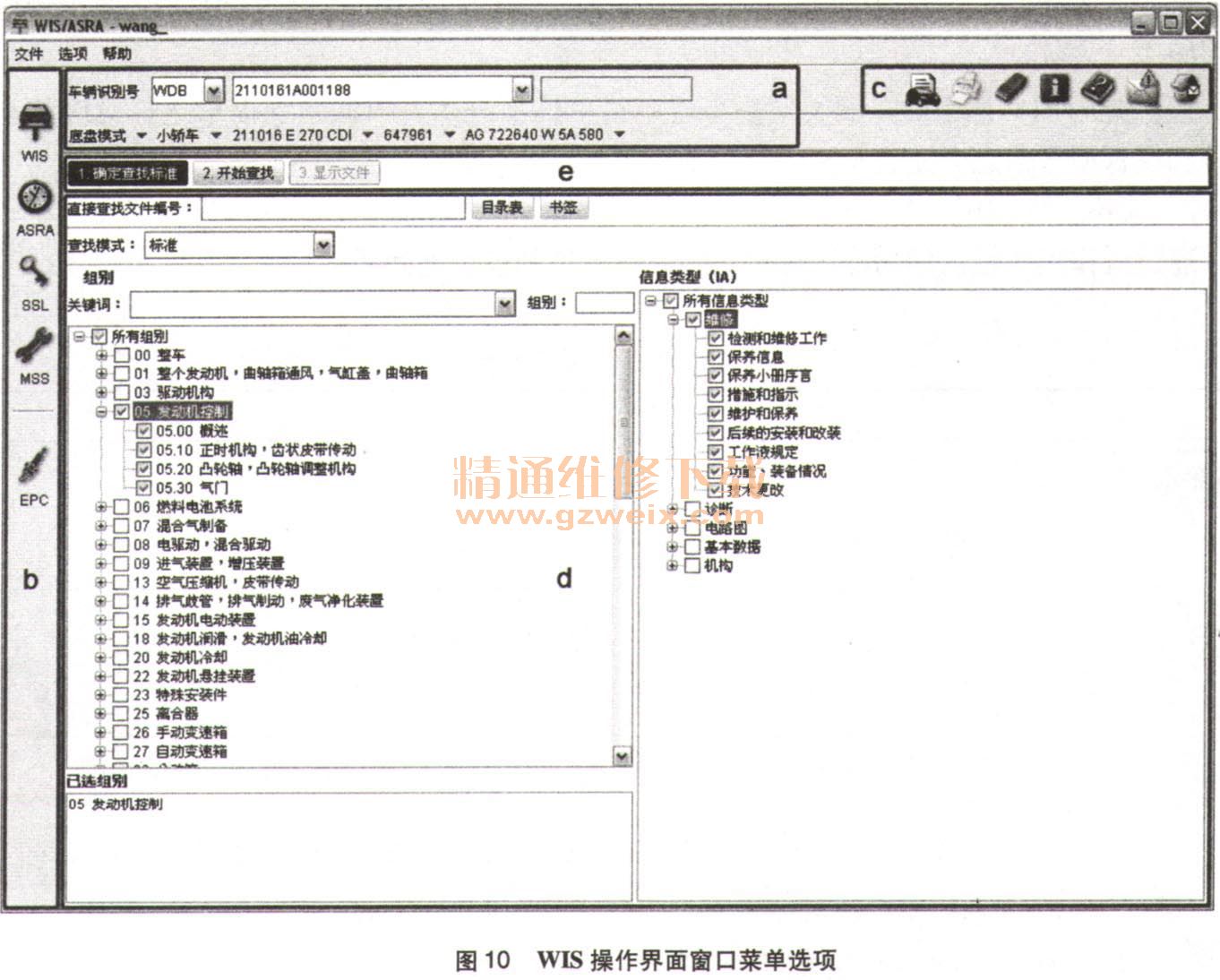

    用户界面分为不同的区域，简化了导航和车辆身份识别（图10）。

    ·车辆身份识别栏（a），在上部区域始终可见
    ·模块栏（b），通过模块栏中的图标可以随时在不同的模块之间进行切换
    ·标准功能（c），通过右上方的图标调用相关功能
    ·模块区域（d），根据显示的模块不同，会显示不同的操作选项
    ·控制栏（e），在每个模块中都有一个专用的控制栏用于对文档的选择
    1．车辆身份识别栏的应用

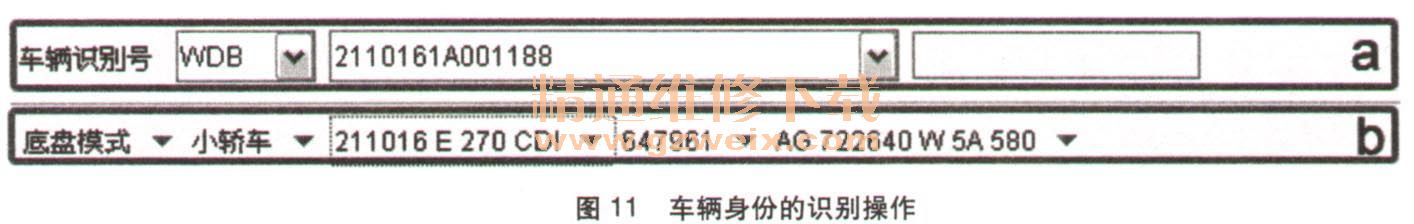

    在查询车辆维修信息之前，首先需要对车辆进行身份识别。可以通过三种方式完成车辆身份的识别操作（图11）。

   （1）通过直接输入车辆底盘号码信息到a栏进行精确查找。车辆数据设定得越精确，找到的信息也越准确。最理想的情况是通过输入车辆识别号（FIN）确定车辆数据。在输入车辆识别号正确时可以通过用户界面C栏数据卡图标显示车辆的数据卡。在查找通用型数据时，也可采用“模糊”输入法，例如在底盘号输入栏仅键入车型和底盘信息（如221.156）然后按“回车键”确定。
   （2）通过图b栏中的底盘模式菜单选项进入，按照系统提示完成车辆信息识别操作。
该栏目下有底盘模式、发动机模式、变速器模式3个子选项，可以以3种方式确定车辆信息识别操作。
   （3）通过图b栏中的车辆类型。小轿车菜单选项进入，根据系统提示选择对应的车辆型号和底盘型号信息，完成车辆信息识别操作。
    2．模块栏的应用

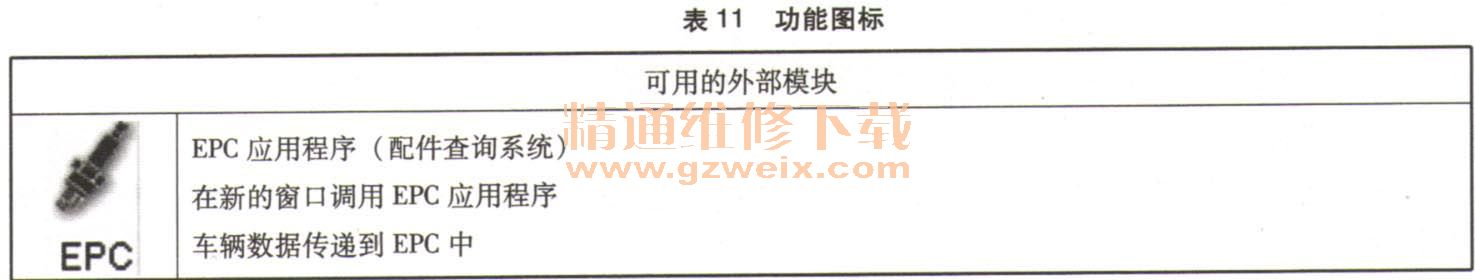

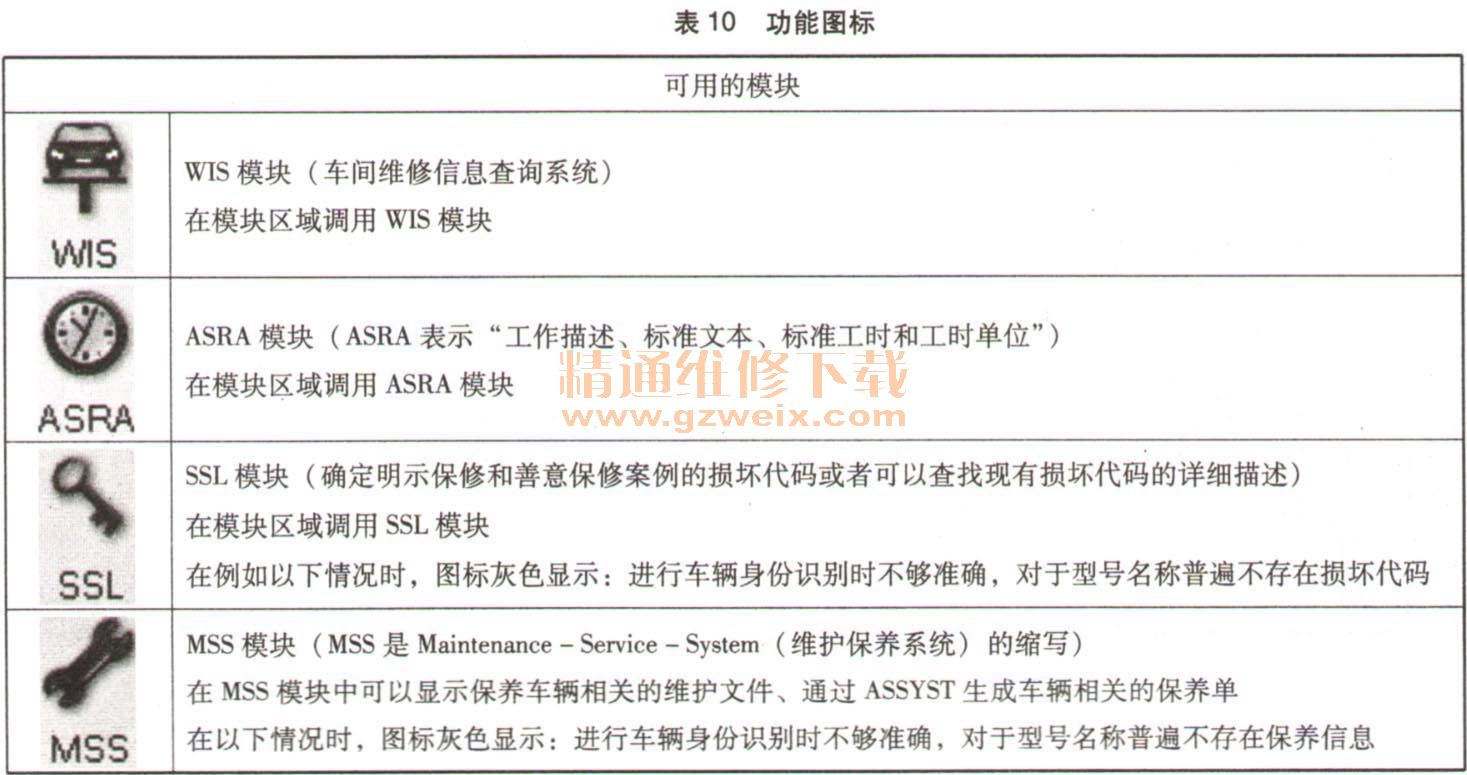

    通过操作模块栏内的功能图标可以随时在可用的模块之间界面切换（表10、表11）。



    3．标准功能的应用

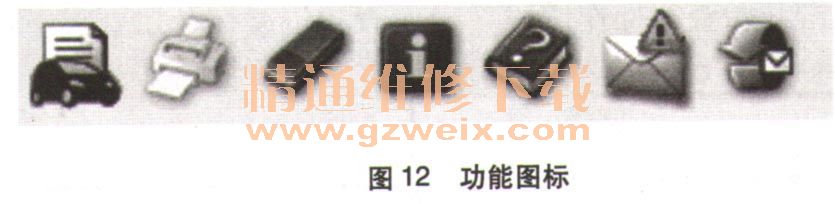

    标准功能通过图标显示（图12），并可以从每个模块中随时调用。标准功能通常直接针对输入的车辆数据。

    提供以下标准功能：车辆数据卡显示、打印所选文档、删除车辆数据、当前查找范围、显示帮助信息、系统消息、创建反馈信息。
    4．模块区域栏的应用
    模块区域根据模块栏中选择的模块显示不同的操作选项。如果选取WIS模块，出现初始界面后需进一步完成以下操作：①确定查找标准→②开始查找→③显示文件。
    关于确定查找标准操作下文单独详述。
    5．控制栏的应用

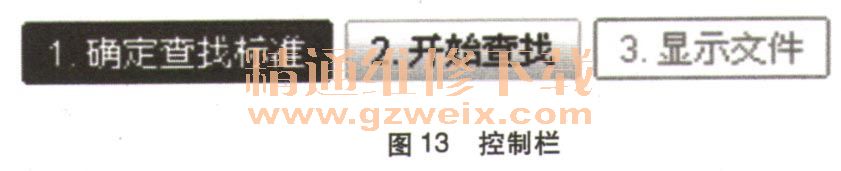

    一个中心的要素是控制栏（图13）。控制栏根据逻辑步骤确定如何有效操控应用程序。

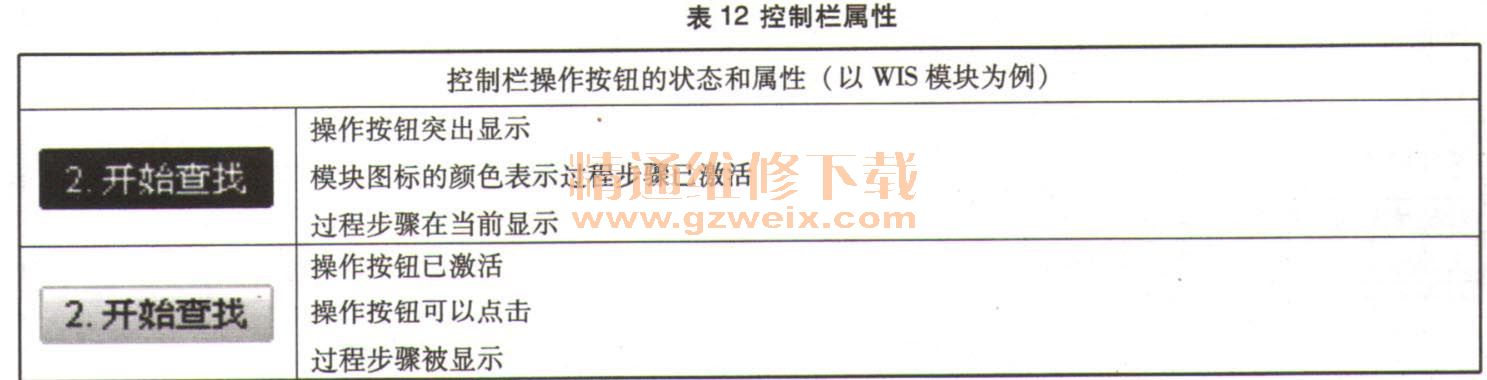

    控制栏属性（表12）：

    ·通过控制栏可以向前和向后导航
    ·在控制栏中每个步骤通过一个操作按钮显示
    ·每个模块的控制栏是不同的
    ·控制栏的操作按钮根据操作顺序编号
    ·操作按钮呈灰色
    ·灰色显示的模块图标表示过程步骤不能激活操作按钮在例如下列情况下灰色显示：
    ·在过程步骤中未进行所有的必要输入
    ·车辆数据未足够准确地确定。经常必须确认至少一个底盘型号名称
