3 解决方法

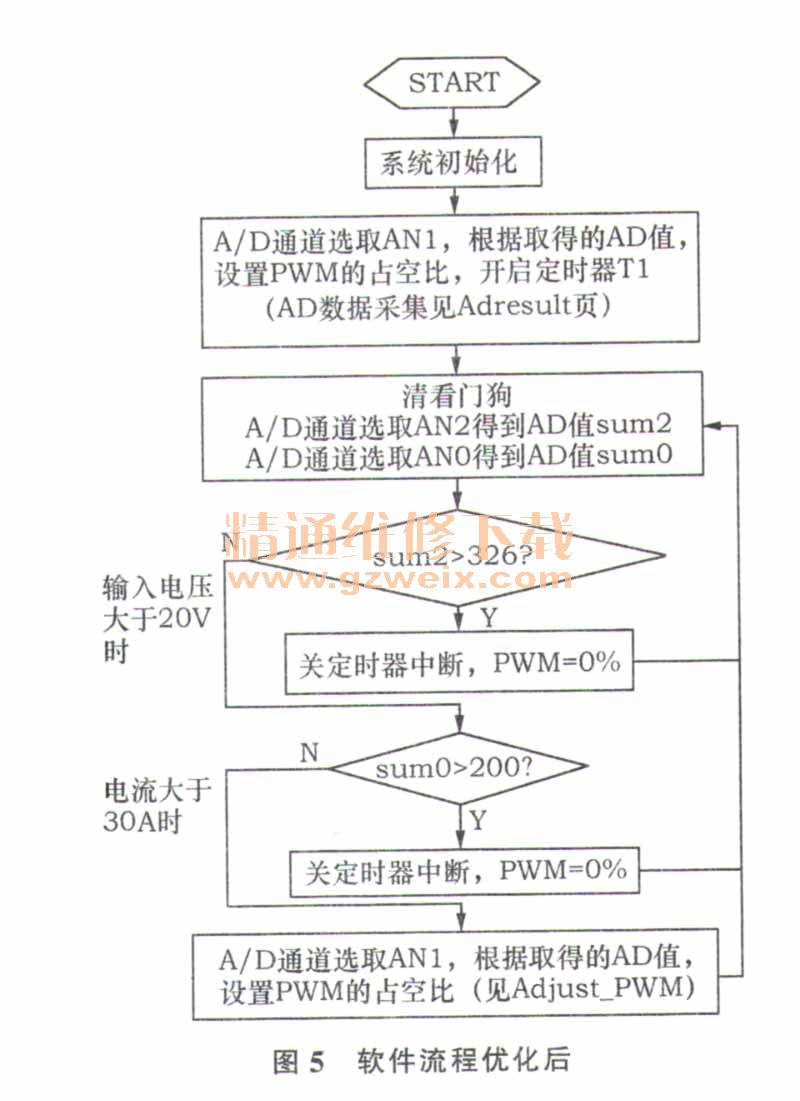

    基于以上问题，对调光开关软件进行了优化，从图5中可以明显看出对比。优化后的软件流程图简洁清晰，大大降低了存在潜在问题点的可能性。
   同时对于上述最后一条的问题，调整软件如下。
    #define T 0×99//PWM的周期，是一个固定不
变的值
    Wain（）
    {. .
    TH0=t0; TL0=t0;//定时器赋初值，即PWM的周期中前半段低电平的时间
    TR0=1;//开启定时器
    flag-out- PWM=1; //开始输出PWM波形
…
t -update=0×26 ;//更新PWM波形占空比的请求
…
flag-out- PWM=0 ;//停止输出PWM波形的请求
…
 ｝
void T0- PWM（）interrupt 1
｛
    TR0=0;//计时器停止计时
    TF0=0; //清零溢出标志位
    if (out== 1）//如果高电平时间到
｛
    if (flag-out -PWM==0） //只有在高电平时才能够停止PWM输出以保证波形的完整性
 ｛
    TR0=0; //计时器停止计时
  ｝
    else
 ｛
    out=0；
    t0=t- update ; //只有在高电平时才能够更新占空比，以免PWM周期T变化
    TH0=T-t0 ; TL0= T-t0 ; //定时器重新赋值为PWM周期中后半段高电平的时间
    TRO=1; //重新开始计时
｝
上述程序说明如下。
    1）由定时器来控制PWM波形高电平和低电平的时间，可以保证高低电平时间的精确性。
    2）在主函数中可以实时开启PWM波形的输出，但却不能实时关闭。主函数中的“flag-out-PWM=0;”只是一个关闭请求，这个关闭请求只有在PWM一个完整的波形输出完毕时才能够得到响应，从而保证每一个波形输出的完整性。
    3） PWM占空比参数的更新只能在PWM一个完整的波形输出完毕时，这样才能保!iEPWM周期的一致性。

   4 总结
    通过上述更改，调光开关输出的PWM波形周期非常稳定，波形也很完整，即使快速调节拨轮，也不会出现PWM周期异常变化的情况，从而彻底解决了调光开关异常闪烁的故障。
