详解东风标致508抬头显示系统VTH结构与原理
来源:汽车电器  作者:佚名  2015-12-07 07:57:30

    摘要:本文主要介绍东风标致508轿车抬头显示器结构与工作过程,以及诊断工具的操作和使用维护注意事项。

    神龙汽车有限公司生产的东风标致508轿车于2011年7月上市。该车型三级车(高配版车型)装备的抬头显示器能将与驾驶有关的信息(如:车速、巡航状态、限速状态等)投射到驾驶员视野内的一个显示屏上,避免驾驶员的视线离开道路。该显示器位于仪表板前风挡玻璃延伸处,内部安装了一个可伸缩折叠的显示屏,结构及安装位置如图1所示。

    1 拾头显示系统主要组成部件结构
    1.1 控制开关
    控制开关位于仪表板左下方,如图2所示。莫作用是打开或关闭显示器,并调整显示屏的亮度和高度。当发动机起动后,控制开关的按钮才能起作用。点火开关断开时,显示屏的高度和显示亮度会被存储。发动机再次起动后,显示屏恢复到之前的高度。控制开关与外部电路连接关系参见图3。


   1.2 控制模块

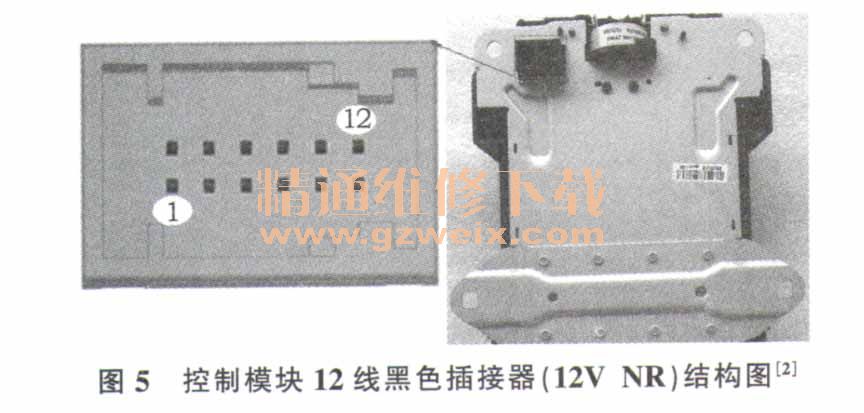

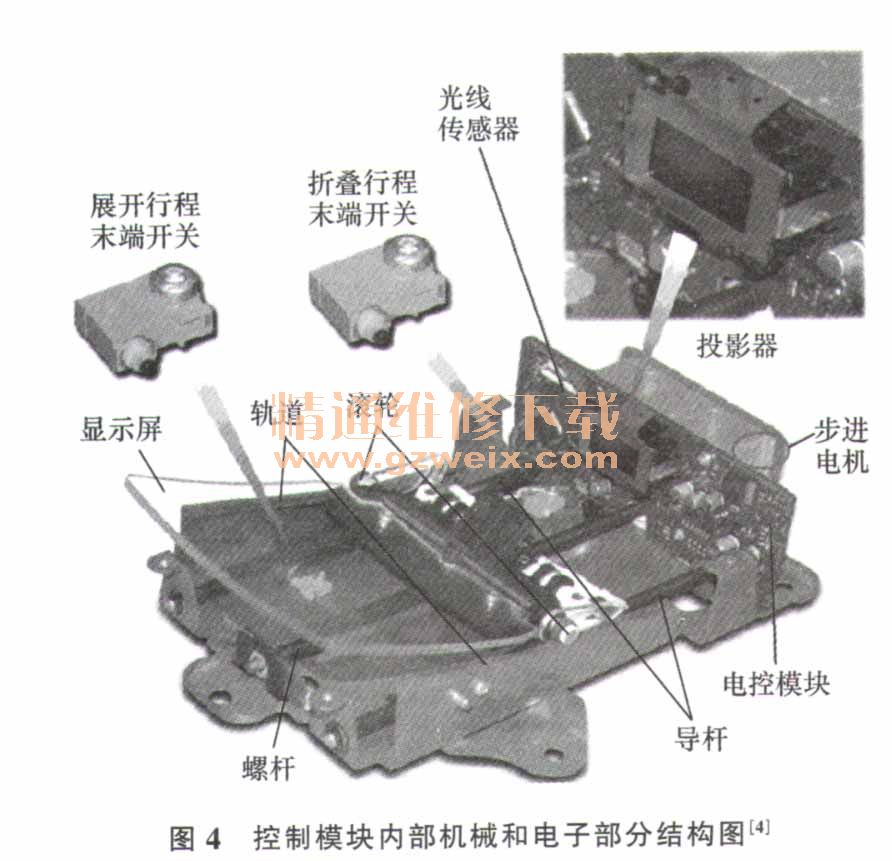

    控制模块内部分为机械部分和电子部分,如图4所示,机械部分包括显示屏、滚轮、导杆、螺杆、轨道,电子部分包括投影器、电控模块、步进电机、光线传感器、行程开关等。发动机运转时,控制模块控制步进电机,步进电机控制螺杆。螺杆转动时会推动显示屏水平移动。同时,滚轮和轨道相互作用,使显示屏绕枢轴旋转。当显示屏接触到行程末端开关时,步进电机控制停止,显示屏完全打开,显示开始。显示屏的展开与折叠有防夹功能,碰到障碍物2s后会向相反方向移动。控制模块与外部电路连接是一个12线黑色插接器(12V NR),如图5所示。插接器各端子功能参见表1。控制模块与外部电路连接关系如图3所示。




    1.3 显示屏
    车辆驾驶信息通过投影器,最终投影到显示屏上,如图6所示。根据抬头显示器级别和设定,可改变显示屏显示的信息内容。如:车速信息可以显示成km/h或每小时行驶里程,也可以显示巡航、限速器等相关信息。

    1.4 显示亮度自动调节

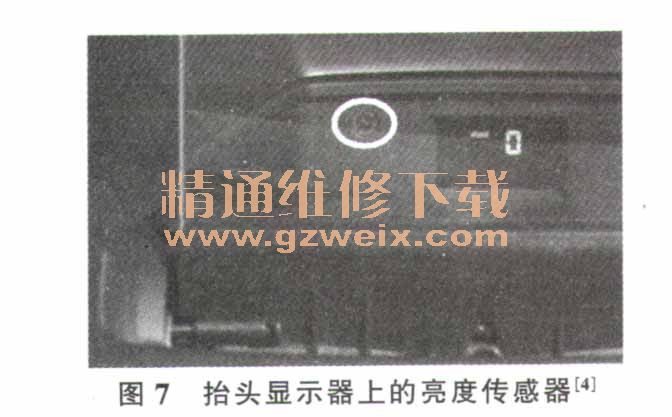

    安装在抬头显示器上的亮度传感器如图7所示,可以根据外部光线自动调节显示图像的亮度。抬头显示器控制模块也会过滤此传感器的信号,以免显示亮度频繁变化。

    2 拾头显示系统电气结构
    图8为508抬头显示系统结构关系图。智能控制盒BSI1由1032(供电保护和管理模块BPGA)供电,其电流走向为:蓄电池BB00→1032的1线白色插接器(1V ND)→1032内部熔断丝F2→智能控制盒BSI1的2线黑色插接器(2V NR)的2号接线→智能控制盒BSI1内部熔断丝F3→向智能控制盒BSI1智能芯片供电。

    当智能控制盒BSI1被唤醒(如遥控解锁或点火开关接通)后,通过高速CAN网络(CAN IS)获取发动机控制计算机1320提供的发动机运转信息和动态稳定性控制计算机7800提供的车辆行驶状态信息。与此同时,智能控制盒BSI1通过控制内部集成安装的继电器R2向抬头显示器控制模块4001供电,以唤醒4001。再通过CAN信息娱乐网络(CANINFO DIV)将显示信息发送到4001。

[1] [2]  下一页
