二、纯电动汽车驱动系统的布置
    由于纯电动汽车是单纯用蓄电池作为驱动能源的汽车，采用合锂的驱动系统布置形式来充分发挥电动机驱动的优势是尤其重要的。纯电动汽车驱动系统布置的原则是，符合车辆动力学对汽车重心位置的要求，并尽可能降低车辆质心高度。特别是对于采用轮毂电动机驱动实现“零传动”方式的纯电动汽车，不仅去掉了发动机、冷却系统、排气消声系统和油箱等相应的辅助装置，还省去了变速器、驱动桥及所有传动链，既减轻了汽车自重，也留出了许多空间，其结构可以说发生了脱胎换骨的变化。车辆的整个结构布局需重新设计并全面考虑各种因素。

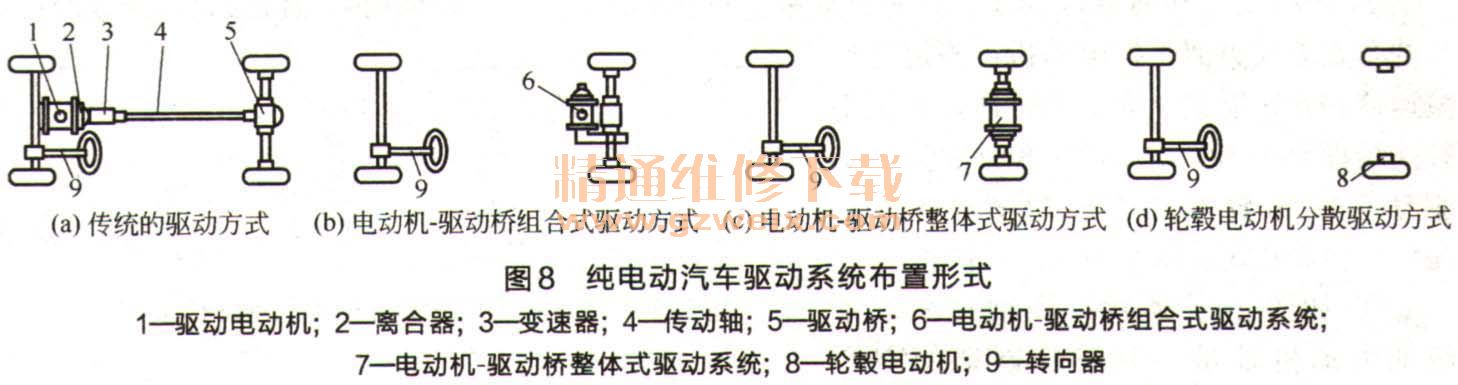

      如图8所示，纯电动汽车的驱动系统布置形式目前主要有4种基本典型结构，即传统的驱动方式、电动机-驱动桥组合式驱动方式、电动机-驱动桥整体式驱动方式、轮毂电动机分散驱动方式。

    1. 传统获动系统布置形式

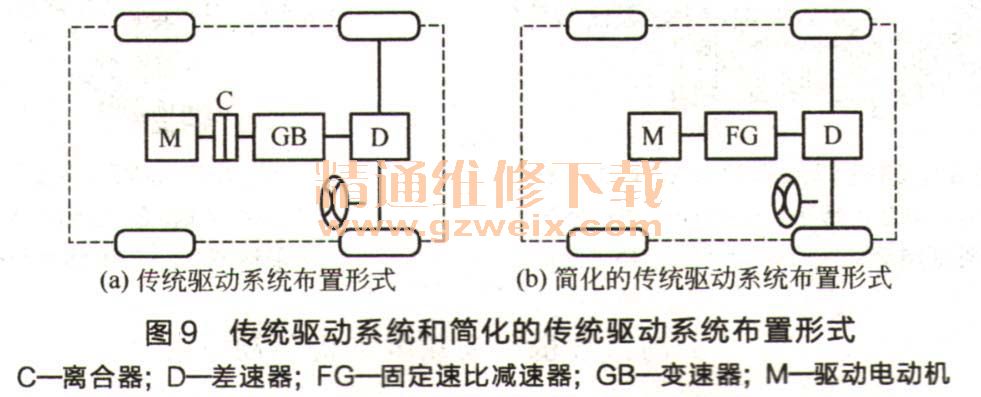

    如图8（a）和图9（a）所示，该驱动系统仍然采用内燃机汽车的驱动系统布置方式，包括离合器、变速器、传动轴和驱动桥等总成，只是将内燃机换成电动机，属于改造型电动汽车。这种布置方式可以提高纯电动汽车的启动转矩，增加低速时纯电动汽车的后备功率。待幼互动夏统布置形式有电动机前置一驱动桥前置（F-F）、电动机前置一驱动桥后置（F-R）等驱动模式。但是，这种驱动系统布置形式结构复杂、效率低，不能充分发挥驱动电动机的性能。在此基础上，还有一种简化的传统驱动系统布置形式，如图9（b）所示，采用固定速比减速器，去掉离合器，这种驱动系统布置形式可减少机械传动装置的质量，缩小其体积。

     传统驱动系统布置形式的工作原锂类同于传统汽车，离合器用来切断或接通驱动电动机到车轮之间传递动力的机械装置，变速器是一套具有不同速比的齿轮机构，驾驶人按需要来选择不同的挡位，使得低速时车轮获得大转矩低转速，而高速时车轮获得小转矩高转速。由于采用了调速电动机，其变速器可相应简化，挡位数一般有2个就够了，倒挡也可利用驱动电动机的正反转来实现。驱动桥内的机械式差速器使得汽车在转弯时左右车轮以不同的转速行驶。这种模式主要用于早期的纯电动汽车，省去了较多的设计，也适于对原有汽车的改造。
    2. 电动机-驱动桥组合式驱动系统布置形式

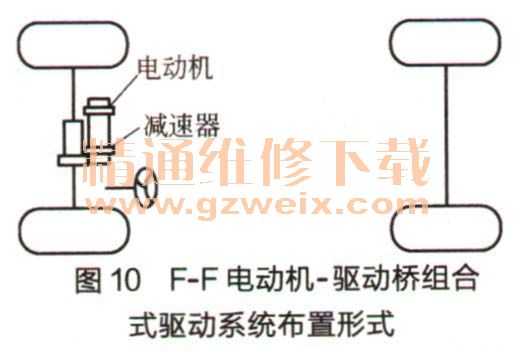

    加图8（b）所示，这种驱动系统布置形式即在驱动电动机端盖的输出轴处加装减速齿轮和差速器等，电动机、固定速比减速器、差速器的轴互相平行，一起组合成一个驱动整体。它通过固定速比的减速器来放大驱动电动机的输出转矩，但没有可选的变速挡位，也就省掉了离合器。这种布置形式的机械传动机构紧凑，传动效率较高，便于安装。但这种布置形式对驱动电动机的调速要求较高。按传统汽车的驱动模式来说，可以有驱动电动机前置-驱动桥前置（F-F，图10）或驱动电动机后置-驱动桥后置（R-R）两种方式。这种驱动系统布置形式具有良好的通用性和互换性，便于在现有的汽车底盘上安装，使用、维修也较方便。

    3. 电动机-驱动桥挂体式驱动系统布置形式

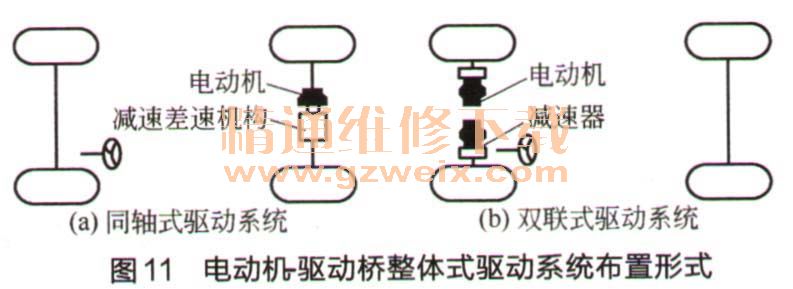

    如图8（c）和图11所示，这种驱动系统布置形式与发动机横向前置-前轮驱动的内燃机汽车的布置方式类似，把电动机、固定速比减速器和差速器集成为一个整体，两根半轴连接驱动车轮。电动机-驱动桥整体式驱动系统布置形式有同轴式〔图11（a）〕和双联式〔图11（b）〕两种。

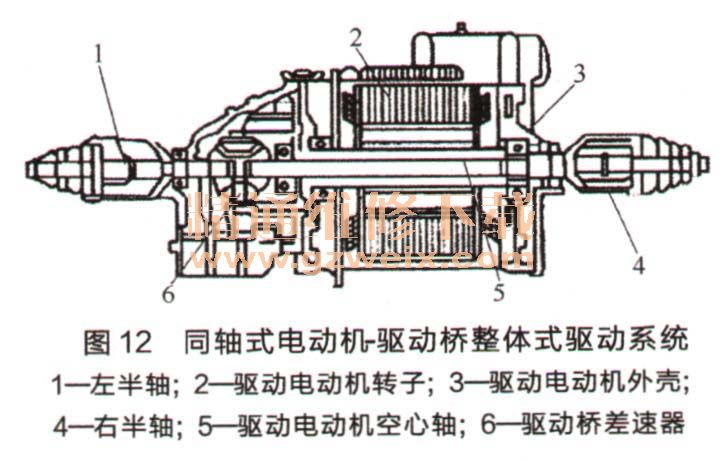

    ①如图12所示，同轴式驱动系统的电动机轴是一种特殊制造的空心轴，在电动机左端输出轴处的装置装有减速齿轮和差速器，再由差速器带动左右半轴，左半轴直接带动，而右半轴通过电动机的空心轴来带动。
