详解标致408发动机起停系统结构与原理
来源:汽车维修  作者:佚名  2016-02-14 11:29:58

    神龙汽车有限公司2014年投放的东风标致408轿车搭载了发动机智能起停系统STT (STOP&START)。STT是一套控制发动机起动和停止的系统,根据试验数据,采用起停系统后,车辆可节油4.2%。
    STT的基本功能是:当行车过程中需要停车时(等红灯、堵车等),通过踩制动踏板至车辆停止,挂空挡并松抬离合器踏板,这时发动机自动熄火;当需要起步行车时,踩下离合器踏板(自动挡车型松开制动踏板),发动机瞬间再起动;多功能仪表同步显示起停信息,发动机停止运行阶段,并不影响音响等设备的使用。

    一、标致408发动机起停系统主要部件结构与功能
    1.BECB(蓄电池充电状态盒)
      蓄电池充电状态盒集成在蓄电池负极电缆上,如图1所示。其作用是测量蓄电池参数,如总电量,剩余电量,充电状态等,并将这些信息发送到智能控制盒BSI1。该部件由德国博世(BOSCH)公司供应。

      2.蓄电池
    用于STT,车型的蓄电池需要进行频繁的充放电循环,所以采用适应重负荷周期的AGM(玻璃纤维隔板)技术蓄电池,如图2所示。该部件由美国江森自控(JCI)公司供应。

    3.交流发电机

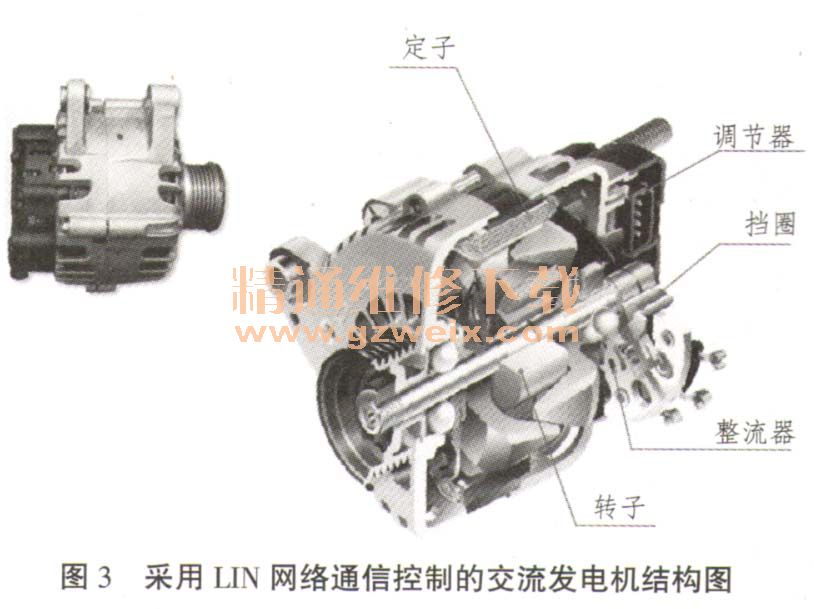

      STT车型采用LIN网络通信控制的交流发电机,其结构如图3所示。LIN控制型交流发电机可以调节输出电压:10.5~15V。结合BECB蓄电池充电状态盒)里的电源数据,STT会优化蓄电池的充电策略:减速的时候电压升高;加速的时候电压降低。该部件由美国雷米(REMY)公司供应。

    4.DMTR(网络电压保持设备)
    DMTR的作用是通过使用直流电/直流电转换器,在发动机重起的时候稳定网络电压。并通过高速CAN网络将电压信息发送到智能控制盒BSI1,其结构及输出特性如图4所示。该部件由美国德尔福(DELPHI)公司供应。

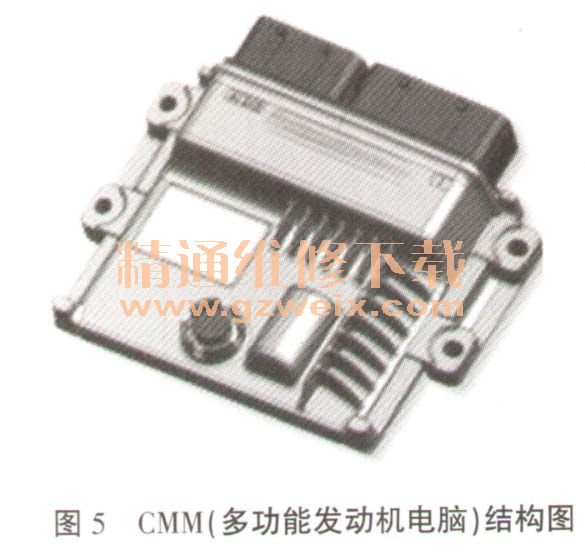

    5.CMM(多功能发动机电脑)
      多功能发动机电脑的软件根据Sri,开发,它管理整个STT,功能。CMM与ESP(电子稳定程序电脑)通过高速CAN网络交换以下信息:①发动机扭矩输出状态;②制动压力与需求;③车辆停止的路面坡度。CMM与智能控制盒BSI1通过高速CAN网络交换以下信息:①发动机停止的授权;②发动机重起请求;③蓄电池的温度与电压状态;④仪表故障指示灯的报警;⑤离合器分离请求(手动变速器车型)。CMM通过高速CAN网络获取动力转向模块GEP发送的信息,以决定是否重起或停止发动机。其结构如图5所示。

[1] [2] [3] [4]  下一页
