安装不带衬套的盖板:

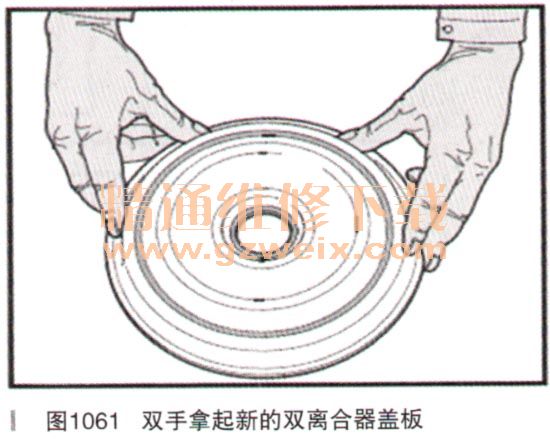

(1)应当总是按照图1061所展示的方法拿起盖板!
(2)所需要的专用工具和维修设备:装配导套T10302,使用前应先进行清洁。
(3)不允许使用已划伤的装配导套。
(4)新的盖板必须无油脂且中心密封圈处必须干燥!
(5)如有必要,应清洁离合器轴的端面。
(6)盖板的内侧不允许有粘贴纸。如有粘贴纸,应小心地将它剥下!
(7)仅允许在密封件外侧边缘上涂抹→DSG齿轮油。
安装双离合器盖板所需的专用工具如图1062所示。

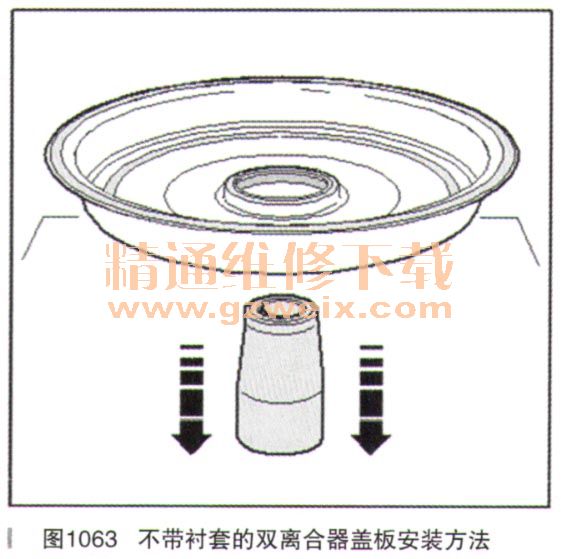

不带衬套的双离合器盖板安装步骤(如图1063所示):
(1)将装配导套放置在平面上。
(2)新盖板的中心密封件必须“预成型”。
(3)水平且均匀地将盖板套在整个装配导套上。这样会将密封唇装至安装位置。
(4)现在向上将装配导套从盖板上拆下并将装配导套安装在离合器轴的末端。
(5)水平的将盖板套在装配导套上并均匀地按入座圈中。
(6)可以用一把螺丝刀小心地将盖板撬入座圈中(-)箭头(-),直至能够安装新的卡环。
(7)安装新的卡环。
安装带衬套的盖板:

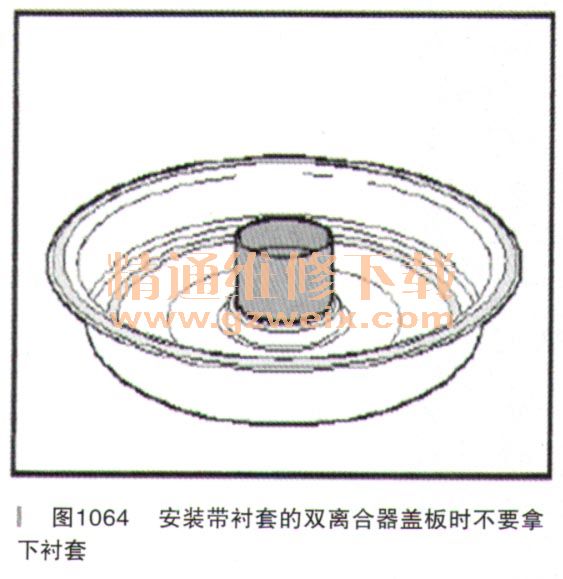

(1)不要拆下衬套(如图1064所示)!
(2)新的盖板必须无油脂且中心密封圈处必须干燥!如有必要,应清洁离合器轴的端面。
(3)盖板的内侧不允许有粘贴纸。如有粘贴纸,应小心地将它剥下!
(4)仅允许在密封件外侧边缘上涂抹DSG齿轮油。
(5)装入带衬套的盖板。用飞把螺丝刀小心地将盖板撬入座圈中,直到能够安装新的卡环。安装卡环后才可以拆下衬套。

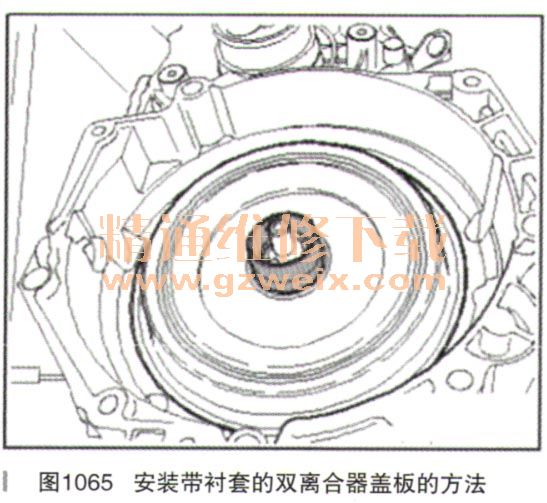

安装带衬套的双离合器盖板的方法如图1065所示。
2.拆卸和安装机电控制模块
拆卸和安装双离合器变速器机电控制单元J743
注意:污垢不可‘进入双离合器变速器机电控制单元J743中,尤其是当双离合器变速器机电控制单元J743裸露时,进入的污物可能导致变速器发生故障。安装新的机电控制单元前要清洁变速器壳体上的密封面,此时:务必避免脏污进入车内。
拆卸步骤如下:
(1)拆掉底盘隔板(如有)。
(2)放掉变速器内润滑油。
(3)让车间起重机收集盘VAS6208在整个操作步骤中留在车下,因为润滑油还会再次流出。
(4)拆下防松夹。
(5)以交叉方式松开并旋出侧油底壳上的螺栓(每次拆下应更换),拆下侧油底壳(如图1066所示)。
(6)用小螺丝刀小心地松开变速器输入转速传感器G182的插头以及离合器机油温度传感器G509(如图1067所示)。
(7)用手拔出插头,不要拉拽导线。

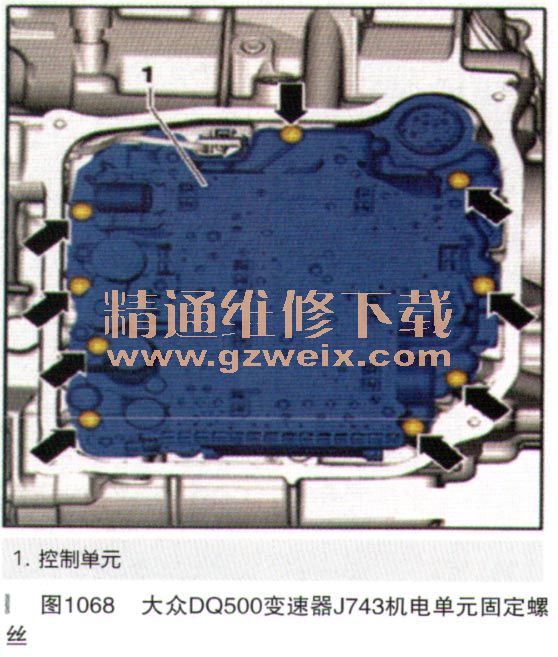

(8)交叉旋出9颗螺栓(如图1068所示中箭头,每次拆下应更换)。
(9)小心地取下机电控制单元。
