9.DTC P0806-P0808
    诊断说明。在使用该诊断程序前，执行诊断系统检查一车辆。有关诊断方法的概述，请查阅诊断策略。诊断程序说明提供每种诊断类别的概述。
    DTC说明。DTC P0806：奇数挡离合器位置传感器性能。DTC P0807:奇数挡离合器位置传感器电路电压过低。DTC P0808：奇数挡离合器位置传感器电路电压过高。
    诊断故障信息如表132所示。

    故障诊断仪典型数据。

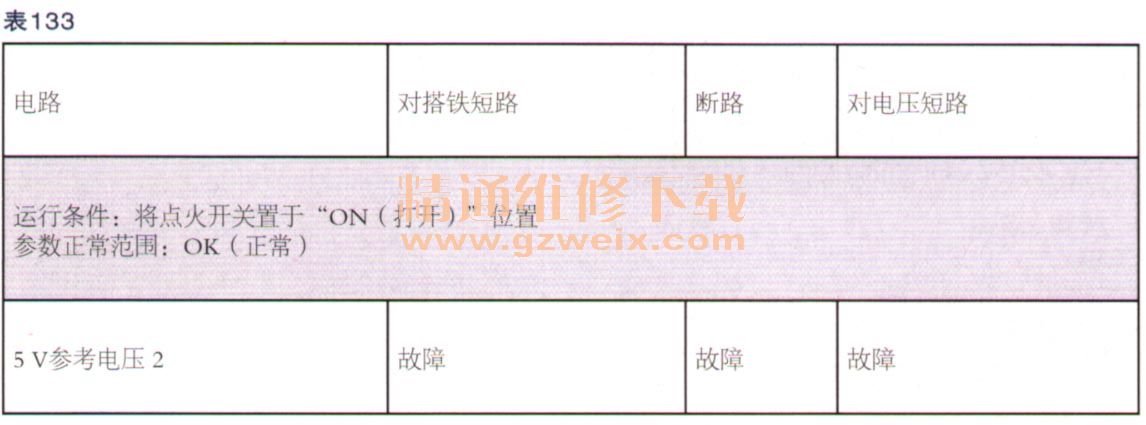

    5V参考电压2电路状态如表133所示。

    电路／系统说明如表134所示。

    K71变速器控制模块从离合器位置传感器接收输入。
    离合器位置传感器从变速器控制模块获得低电平参考电压电路和5V参考电压信号。而离合器位置传感器向变速器壳体控制模块发送可变脉冲宽度调制信号，指示离合器位置。
    奇数和偶数挡离合器位置传感器是离合器执行器缸的一部分，不可单独维修。
    有关更详细的操作说明，参见电子部件的说明。
    运行DTC的条件。
    P0806、P0807和P0808。点火电压：8.59～31.99 V。上述条件满足时，DTC持续运行一DTC P0807和P0808。DTC仅在换挡时运行仅P0806。
    设置DTC的条件。
    P0806。变速器控制模块根据指令流检测到离合器速率感应值超出预期的计算速率范围，且持续标定的失效时间。离合器位置传感器未正确按照请求操作。
    P0807。变速器控制模块检测到离合器位置传感器电路上的电压过低，且持续至少0.3s。
    P0808。变速器控制模块检测到离合器位置传感器电路上的电压过高，且持续至少0.3s。
    设置DTC时采取的操作。P0806、P0807和P0808是A类DTC。变速器1挡、3挡、5挡和7挡停用。变速器2挡、4挡、6挡和倒挡可用。
    清除DTC的条件。P0806，P0807和P0808是A类DTC。
    诊断帮助。设置此DTC时，检查故障记录，了解有关当前状况的更多信息。如果读入的零点与真实零点偏差1.95以上，此DTC有可能设置。确保系统电压高于9.0V，因为如果系统低于此电压，特殊功能无法正常工作。EL-49742线束提供良好的B+电源和搭铁源。
    参考信息。
示意图参考。自动变速器控制示意图。
    连接器端视图参考。部件连接器端视图。直列式线束连接器端视图。
    说明与操作。电子部件的说明。变速器一般说明。变速器部件和系统的说明。
    电气信息参考。电路测试。连接器修理。测试是否存在间歇性故障和不良连接。线路修理。
    DTC类型参考。动力传动系统故障诊断码（DTC）类型定义。
    故障诊断仪参考。参见控制模块参考，以获取故障诊断仪信息。
    专用工具。EL-49742蓄电池电压B＋和搭铁源线束。J-35616GM认可的端子测试组件。有关当地同等工具的信息，参见专用工具。
    电路／系统检验。
    （1赂点火开关置于“ON（打开）”位置，发动机关闭。
    （2）确认故障诊断仪参数：5V参考电压2电路状态显示“OK（正常）’’。
    如果不为“OK（正常）”，参见“电路／系统测试”。
    如果为“OK（正常）”。
