四、操作和设置方式
      1．车灯开关模块上的设置方式

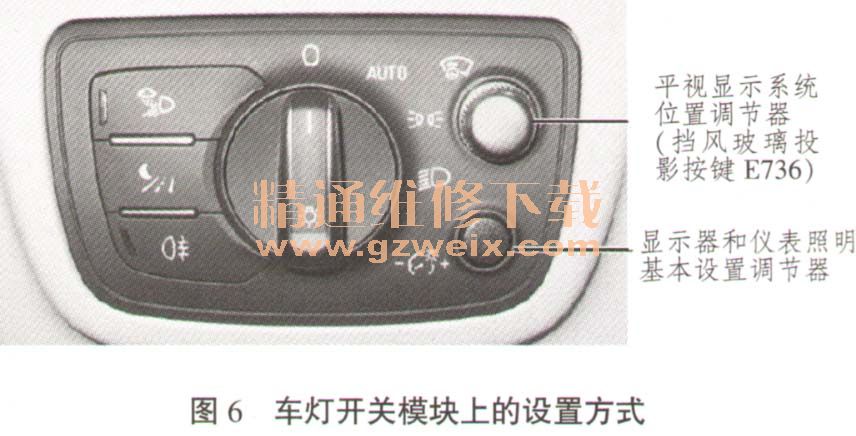

    （1）用平视显示系统位置调节器（挡风玻璃投影按键E736）（如图6所示）

    可进行下列设置：按压位置调节器可打开和关闭平视显示系统的显示；转动位置调节器可设置平视显示可见范围（视野框）的垂直位置。通过这一设置方式可以使平视显示的可见范围最好地匹配座椅位置以及驾驶员的身材。
      （2）显示器和仪表照明调节器
    通过此调节器可对显示器和仪表照明进行基本设置。改变此设置时，平视显示系统的显示亮度也会发生改变。
    2.MMI上的设置
    MMI设置为用户提供了2种与平视显示系统相关的设置：平视显示系统的显示器亮度；显示内容。

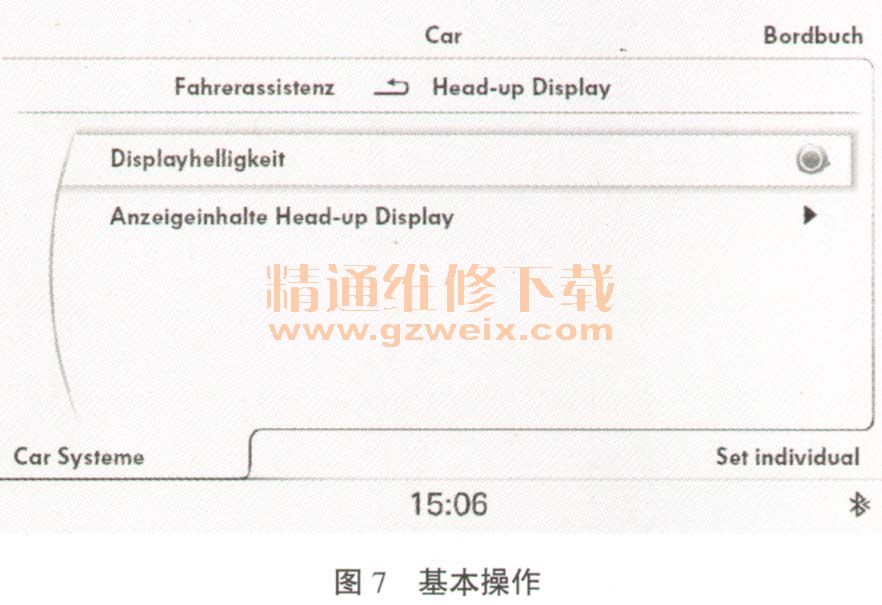

    要到达此设置菜单，必须进行如下操作（如图7所示）：

      按下MMI操作面板上的功能键“CAR”（汽车）。
    点击左下角对应“Car Systeme”（汽车系统）的控制键。
选择菜单项“Fahrerassistenz”（驾驶员辅助系统）。
    选择菜单项“Head-up Display”（平视显示系统）。
    （1）显示器亮度设置

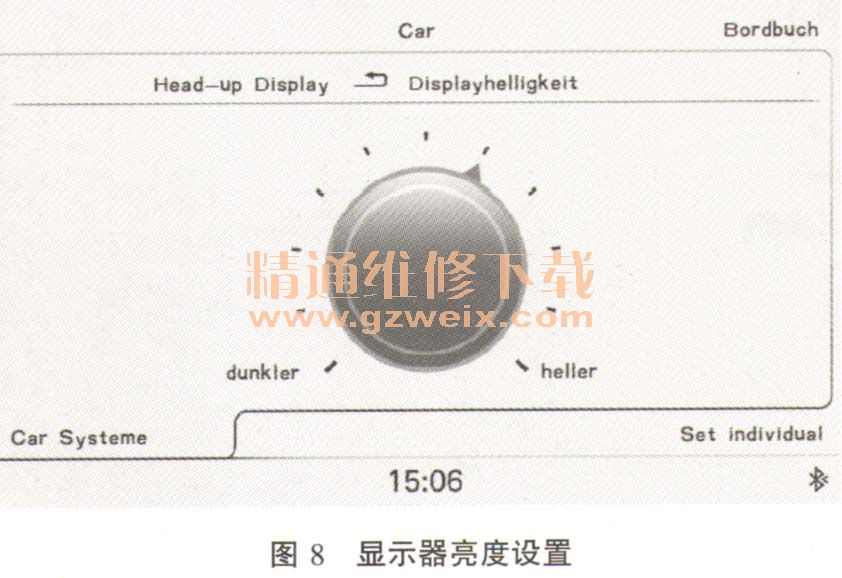

    在菜单项“显示器亮度”中可设置平视显示系统的亮度，如图8所示。显示器和仪表照明的基本设置通过车灯开关模块上相应的调节器来完成。它同样会影响平视显示系统的亮度。在MMI中设置的显示器亮度与显示器和仪表照明的基本设置一起形成平视显示系统的总体亮度。要达到最大显示亮度，必须将这2种设置方式都调节为最大。

      （2）平视显示系统的显示内容

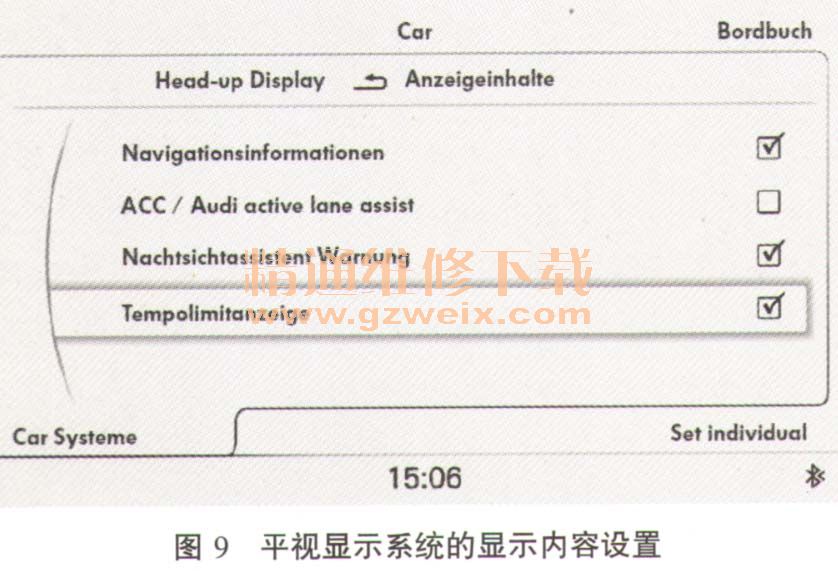

      用户可以打开和关闭平视显示系统中的各项显示内容，如图9所示。根据车辆装备情况，用户可以打开下列显示内容：导航系统信息；ACC与奥迪主动车道保持辅助系统的组合显示；GRA调节速度显示；夜视辅助系统警告；限速交通标记。

    五、平视显示的调校
    1． 调校的内容
    （1）平视显示可见范围的垂直基本设置（高度调校）
    通过垂直基本设置来设置平视显示的标准调节范围。这样一来，大多数的驾驶员就不会受身材和座椅位置的影响，可以用平视显示系统的位置调节器恰当地设置可见范围，使自己可以完整地看到平视显示的内容（显示内容的上部或下部不会被截掉）。
    （2）消除扭曲效果（图像调校）
    平视显示图像的扭曲效果是由于不同系统元件的公差造成的。控制单元J898中内置的TFT显示器最初显示的是用于投影的未失真图像。如果所有的系统元件都不存在公差，那么这个图像就可以毫无扭曲地投射到挡风玻璃上。但由于所有的元件都存在公差，如果未事先进行调校，平视显示就会出现扭曲。通过调校可以适当地改变TFT显示器中的图像，使显示出的投射图像尽可能不发生扭曲，从而使平视显示具有良好的图像质量。
    2．调校平视显示需要2种工具
    （1）车辆诊断测试仪
    （2）新的专用工具V.A.S 6656

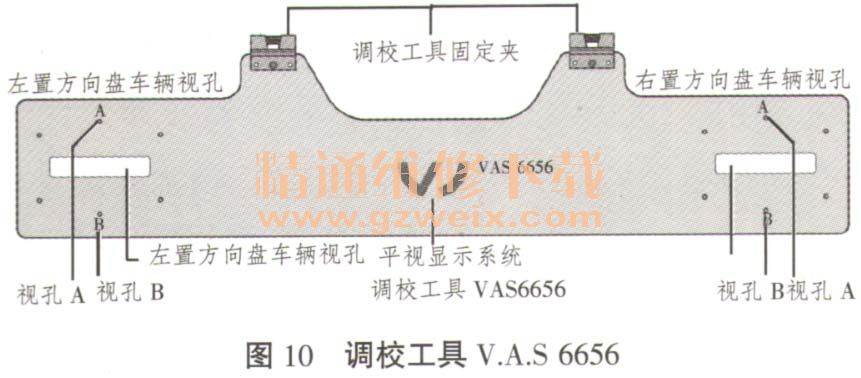

      工具V.A.S 6656（如图10所示）是针对特定车型的工具，仅用于调校奥迪A7 Sportback上的平视显示系统。其它带平视显示系统的奥迪车型有其相应的工具，工具的V.A.S编号是连续的。
