3．调校过程
    （1）准备工作
    在开始对平视显示进行调校前，必须先完成下列准备工作：
    ①必须拆下驾驶员和副驾驶员侧的遮阳板。

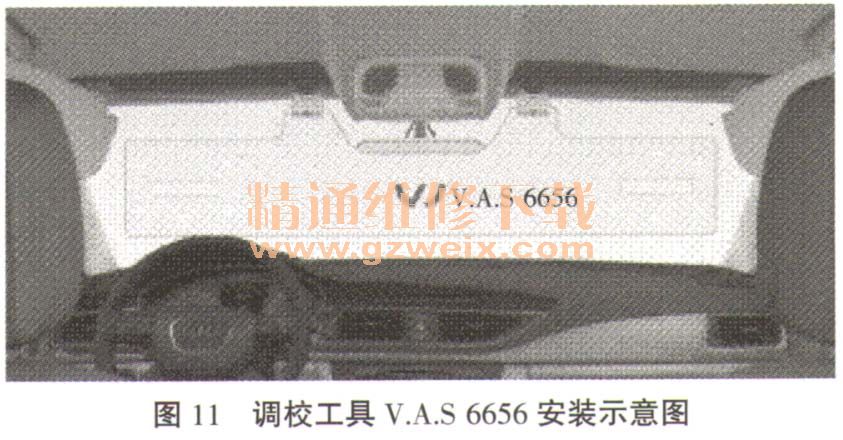

    ②调校工具V.A.S 6656必须安装在遮阳板的2个支架上，如图11所示。

    ③车辆诊断测试仪必须与车辆连接。
    ④在引导，型故障查询GFS中必须选择挡风玻璃投影控制单元J898。
    （2）平视显示可见范围的垂直基本设置（高度调校）

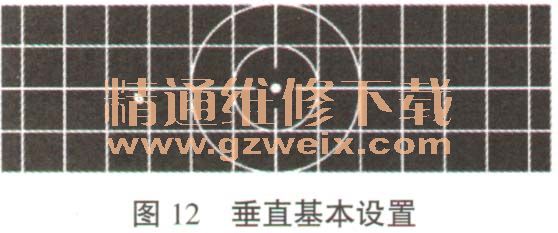

    首先进行垂直基本设置。需要启动程序“J898高度调校”。接着，挡风玻璃投影控制单元J898将1个测试图像投射到挡风玻璃上，如图12所示。现在，通过车辆诊断测试仪可以适当地设置平视显示的垂直调校情况，使得通过调校工具的视孔A和B看到的平视显示的截取情况相同。如果情况是这样的话，接下来就可以进行扭曲效果的补偿。

    （3）扭曲效果补偿（图像调校）
    现在可以用车辆诊断测试仪对测试图像的各种扭曲效果进行补偿。需要启动程序“J898图像调校”。此程序展示了可以对哪些扭曲效果进行补偿。
      由观察者对投射在挡风玻璃上的测试图像的扭曲情况进行评估。建议从程度最严重的扭曲情况开始调整。选择相应的程序，通过输入校正值来校正扭曲效果。重复此过程，直至投射到挡风玻璃上的测试图像呈现出良好的质量。显示的质量是否达到要求，需要由从事调校工作的人员凭借其个人经验来判断。
    完成调校后交车时，让用户同样认可平视显示系统的显示质量，对完成工作很有帮助。用户对显示图像质量的感觉可能与特约维修站工人的不同。这种结果可能是由身材差异或座椅位置不同引起的。
    六、总结
    本文主要介绍了奥迪A7的车载平视显示系统的优点、组成、操作与设置、平视显示的调校等。汽车主动安全在汽车中占据重要地位，而车载平视显示系统是汽车辅助视觉安全驾驶系统中比较关键的一部分。
