浅析电子助力转向系及四轮转向系(二)
来源:汽车维修与保养  作者:佚名  2016-09-23 08:16:27

    三、四轮转向系
    对于四轮转向系,当汽车低速行驶转向并且转向盘转动角度很大时,后轮相对于前轮反向偏转,并且偏转角度随转向盘转角的增大而在一定范围内增大。如汽车急转弯、调头行驶、避障行驶或进出车库时,使汽车转向半径减小,转向机动性能提高。汽车在高速行驶转向时,后轮应相对于前轮同向偏转,使汽车车身的横摆角度和横摆角速度大为减小,使汽车高速行驶时的操纵稳定性显著提高。
    从后轮转向装置的控制方法上,四轮转向系可分为转角随动型四轮转向系和车速感应型四轮转向系。转角随动型四轮转向系都是采用机械式的,而车速感应型四轮转向系有液压式、电子控制液压式和全电子控制式。下面介绍不同类型的四轮转向系。
    1.机械式四轮转向系
  (1)机械式四轮转向系的组成

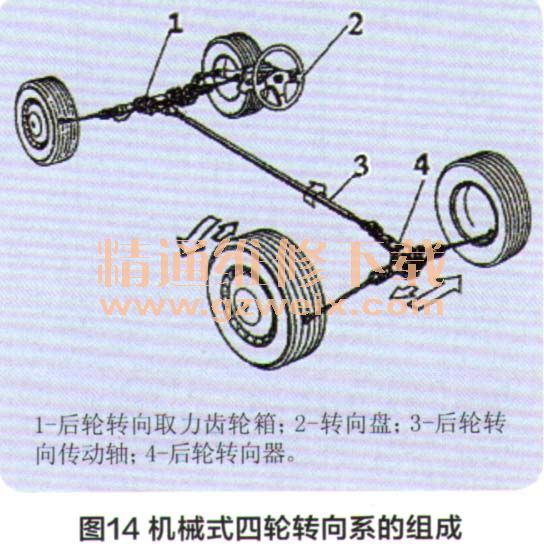

    如图14所示,机械式四轮转向系主要由转向盘、前轮转向器、后轮转向取力齿轮箱、后轮转向传动轴、后轮转向器等组成。后轮转向也是绕转向节主销偏转的,其结构与前轮相似。

(2)后轮转向取力齿轮箱
    ①结构

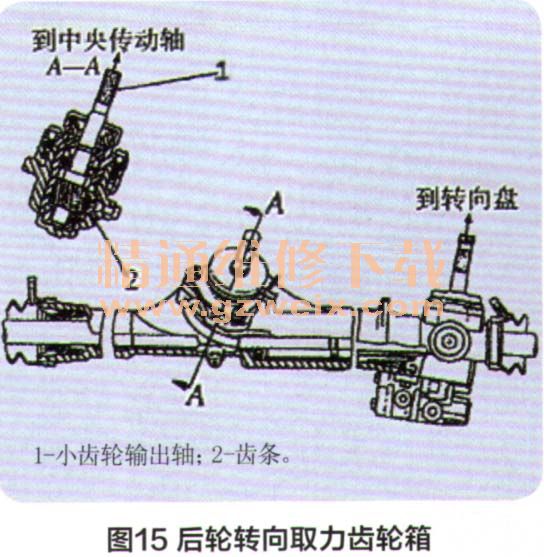

    后轮转向取力齿轮箱的结构如图15所示。后轮转向取力齿轮箱中只有一对齿轮一根齿条传动机构,其齿条与前轮转向器中的齿条共用,取力齿轮固定在与后轮转向传动轴相连的齿轮轴上,齿轮轴通过衬套支撑在齿轮箱壳的轴承孔中,后轮转向取力齿轮箱固定在车架上。

      ②工作原理
    当转动转向盘使前轮转向时,后轮转向取力齿轮箱中的齿条在前轮转向器中转向齿条的带动下左、右移动,驱动与其啮合的取力齿轮旋转,并带动后轮转向传动轴旋转,转向盘的转向操纵力的方向、大小、快慢就由后轮转向传动车由传给后轮转向器。
(3)后轮转向器
    ①作用
    后轮转向器的作用是利用后轮转向传动轴传来的转向操纵力,驱动后轮偏转并实现后轮转向。另外,还要控制后轮在转向盘的不同转角下,相对于前轮做同向或异向偏转。
    ②结构
    后轮转向器的结构如图16所示,主要由偏心轴、齿圈、行星齿轮、滑块、导向块、转向横拉杆和后轮转向器壳等组成。

    ③工作原理

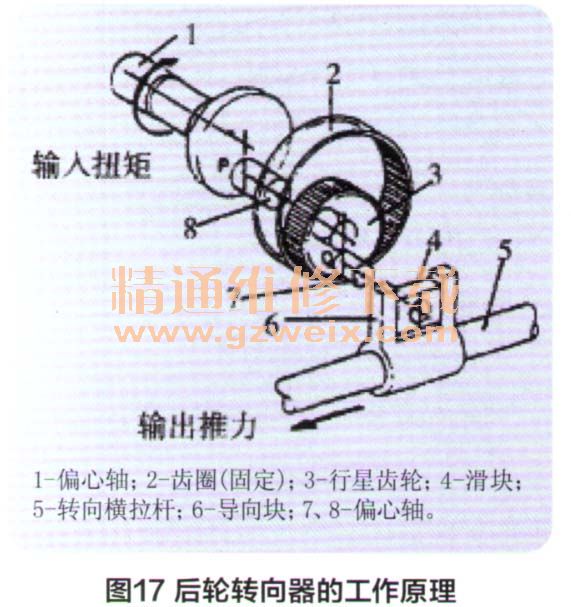

    后轮转向器的工作原理如图17所示。

    后轮转向传动轴输入的转向操纵力首先驱动偏心轴使其绕轴线O转动,这时行星齿轮在偏心销的带动下绕轴线O公转,同时还与齿圈啮合绕轴线p自转。偏置在行星齿轮上的偏心销穿过滑块的中心孔并带动滑块运动,滑块的水平运动通过导向块传给转向横拉杆,驱动后轮做转向运动。
    当转向盘转角很大时(行驶速度很低,处于急转弯状态),后轮相对于前轮反向偏转,汽车转向半径减小,转向机动性能提高。当转向盘转角很小时(高速调整行车方向或移线行驶),后轮与前轮同向偏转,使汽车高速行驶的操纵稳定性显著提高。
