浅析电子助力转向系及四轮转向系（三）

来源：汽车维修与保养作者：佚名 2017-02-21 09:10:49

（1）电子控制液压式四轮转向系的组成及结构

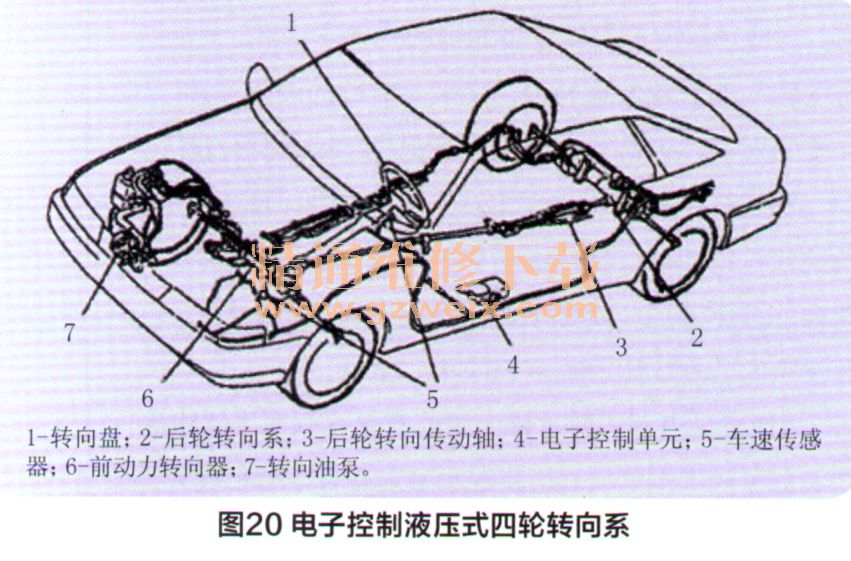

    如图20所示，电子控制液压式四轮转向系主要由转向盘、转向油泵、前动力转向器、后轮转向传动轴、车速传感器、电子控制单元和后轮转向系组成。

   ①前轮转向器和后轮转向传动轴

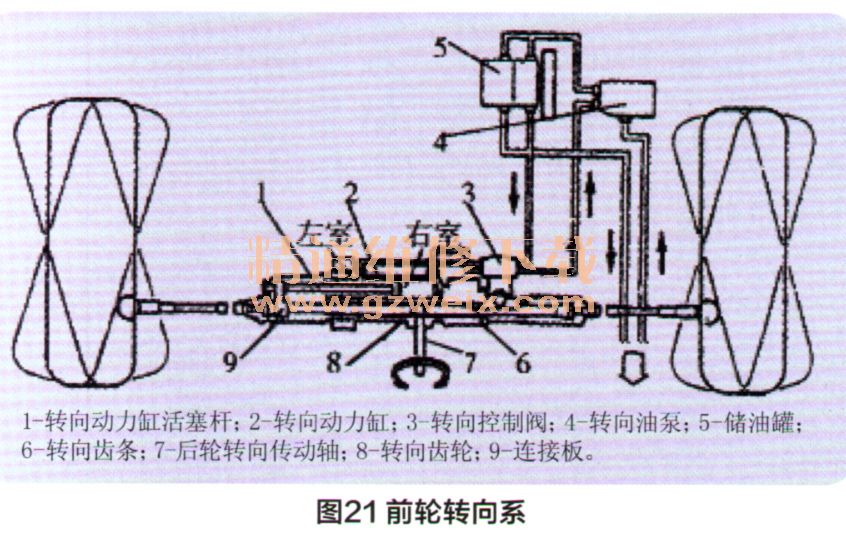

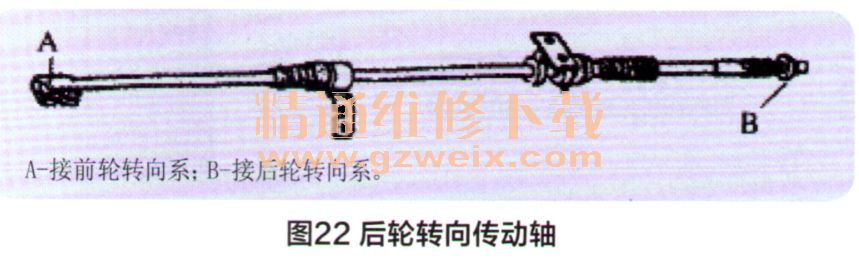

    前轮转向器（图21）为齿轮齿条式，将齿条加长，与固定在后轮转向传动轴上的小齿轮啮合。当转动转向盘使齿条水平移动时，齿条一方面控制前轮转向动力缸工作，推动前轮转向，同时将转向盘转动的方向、快慢和转动的角度传给后轮转向传动轴，驱动该轴转动，以控制后轮转向。后轮转向传动轴的结构如图22所示。

    ②后轮转向系
    后轮转向系主要由相位控制系统、液压控制阀、后轮转向动力缸等组成（图23）。

    a．相位控制系统：相位控制系统包括步进电机、扇形控制齿板、摆臂、大锥齿轮、小锥齿轮、液压控制阀连杆等（图24）.后轮转向传动轴与转向齿轮连接并输入前转向齿条的运动状态。一个前、后车轮转向角比传感器安装在扇形控制齿板旋转轴上。
