解析JEEP自由侠车身电气系统技术
来源:汽车与驾驶维修  作者:佚名  2016-10-19 07:09:52

    二、车载网络
    自由侠使用叫做NG的网络架构,以满足在NG网络架构中各种模块的数据传输。NG网络架构的数据传输通过CAN-C1(高速)、CAN-C2(高速)及CAN-BH(中速)网络(图7)实现,高速网络信号传输速率为500 kb/s,中速网络的信号传输速率为125 kb/s。

      1 .CAN-C1

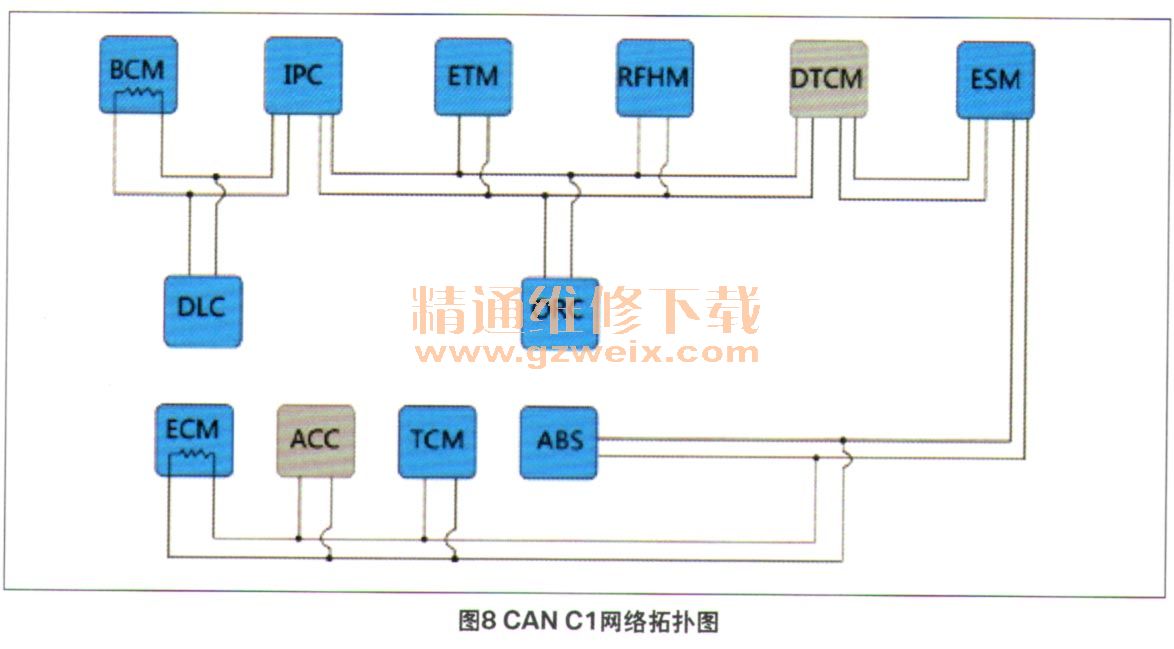

    CAN-C1网络(图8)内相互连接的控制单元包括BCM、IPC(仪表控制单元)、ETM(娱乐通讯模块)、ORC(约束控制单元)、RFH(倒车辅助装置)、DTCM(分动箱控制模块)、ESM(电子换挡模块)、ABS、ACC(自适应巡航系统控制单元)、TCM(变速器控制单元)及ECM(发动机控制单元),CAN-C1连接到多功能诊断接口(DLC)。

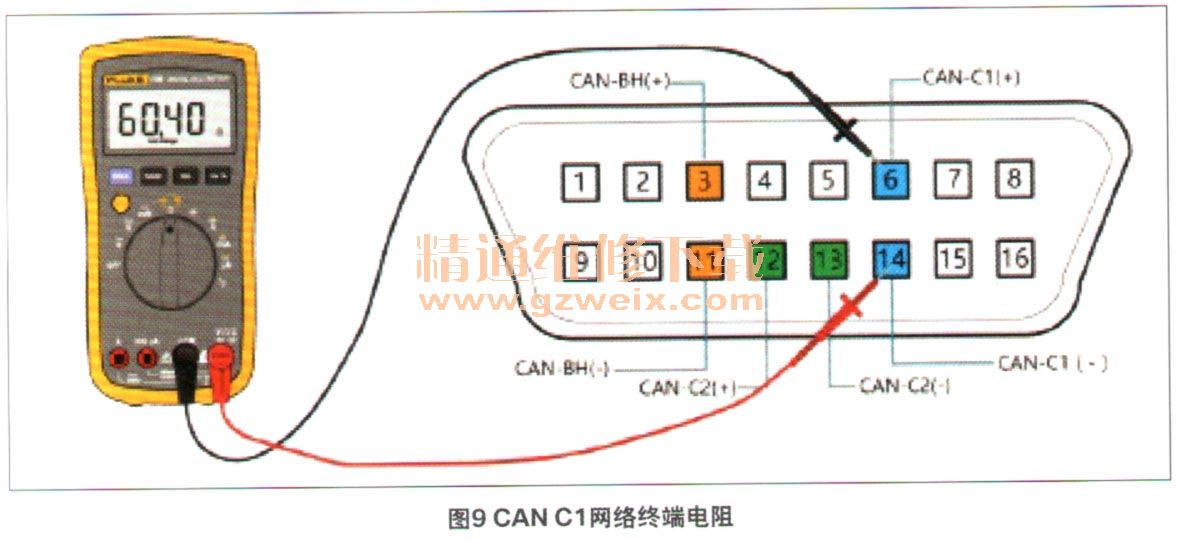

      (1) CAN-C1终端电阻
    CAN-C1网络中120Ω终端电阻位于BCM和ECM内,断开蓄电池在诊断接口测量6号端子和14号端子间的电阴值为60.4Ω(图9)。

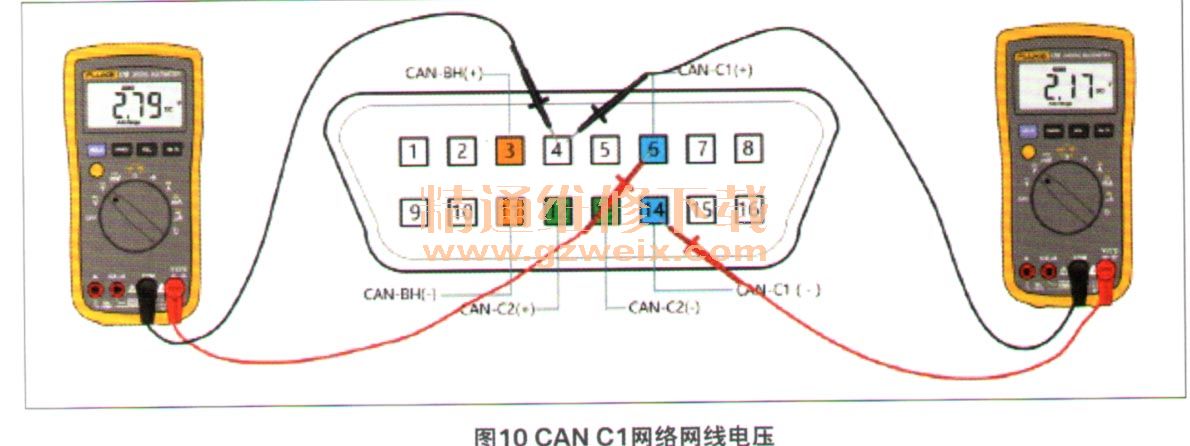

      (2) CAN-C1网线电压
    CAN-C1(+)和CAN-C1介)对地电压与传统CAN网络电压类型,实测值如图10所示。

    2. CAN-C2
    CAN-C2网络(图11)是高速网络,主要用于车辆底盘控制单元间的数据通讯,CAN-C2网缴目互连接的控制单元创酗BS、BCM、ESL(转向盘锁止模块)、PAM(驻车辅助模块)、EPS(电子助力转向系统)、HALF(触觉车道反馈一车道保持辅助模块)及ORC、CAN-C2也连接到多功能诊断接口(DLC)。

      (1) CAN-C2终端电阻
    CAN-C2网络中的120Ω终端电阻在ABS与 ORC控制单元内,断开蓄电池在诊断接口处测量12号和13号端子间的电阻值为60.9Ω(图12)。
