商用车非接触式车速传感器的应用与改进
来源:汽车维修  作者:佚名  2016-10-24 13:12:37

    一、商用车非接触式电子车速传感器介绍
      1.工作原理
    目前在用的非接触式电子车速传感器,主要有磁电式、霍尔式2种。
    磁电式传感器是利用变化的磁场感应出变化电流的原理,将靶轮置于磁场中,靶轮旋转引起磁场强度周期性变化,在传感器中感应出周期性变化的电流,将该周期性变化的电流转化成周期性变化的电压,再将周期性变化的电压整形、放大至要求的状态(要求的高、低电平),进行输出。输出状态变化的周期与靶轮旋转速度、齿数对应。

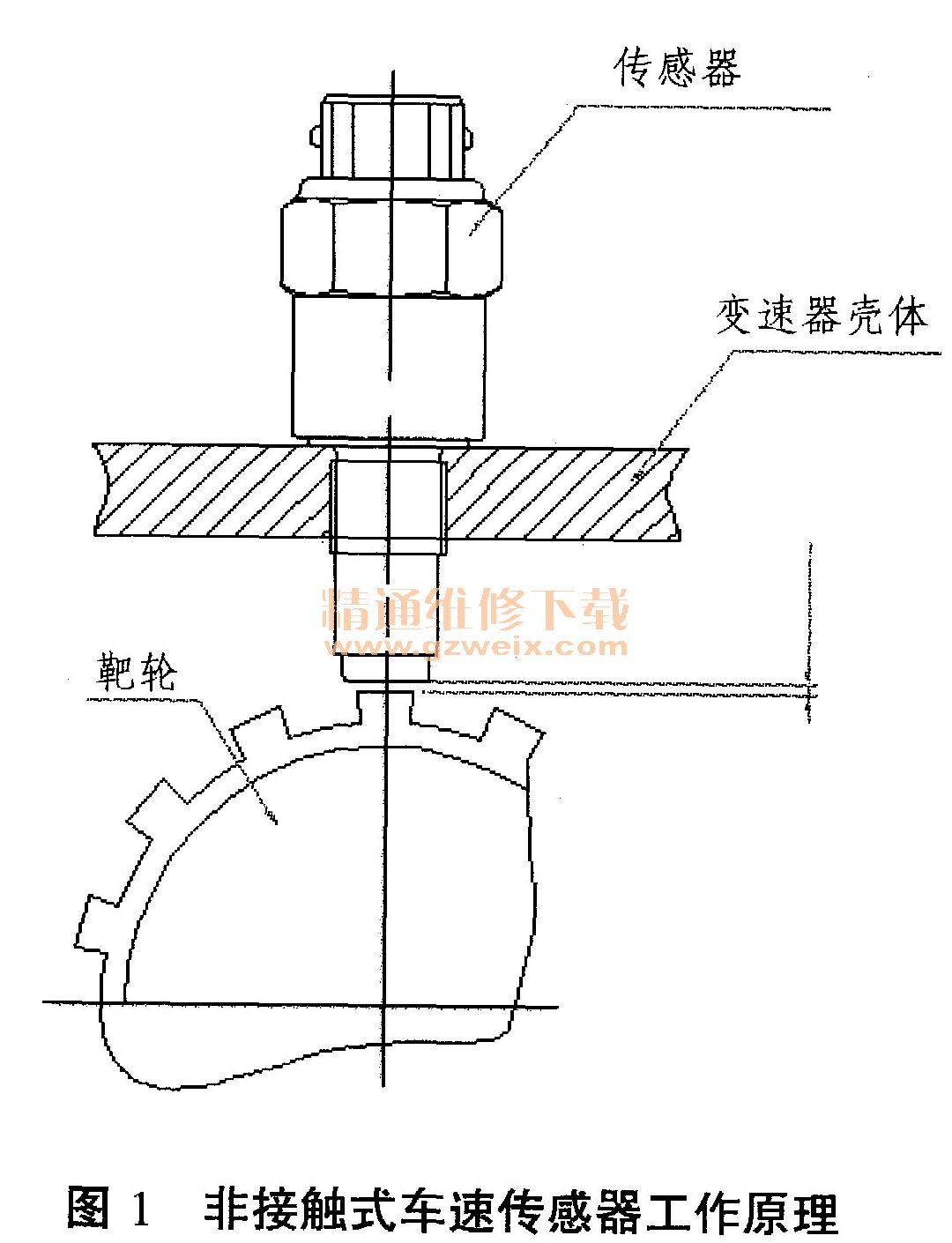

      霍尔式车速传感器是利用霍尔原理,将靶轮置于磁场中,靶轮旋转引起磁场强度周期性变化,从而引起传感器内的霍尔元件输出状态产生周期性变化,再将霍尔元件的输出整形、放大至要求的状态(要求的高、低电平),进行输出。输出状态变化的周期与靶轮旋转速度、齿数对应。非接触式车速传感器工作原理见图1。

    2.使用情况

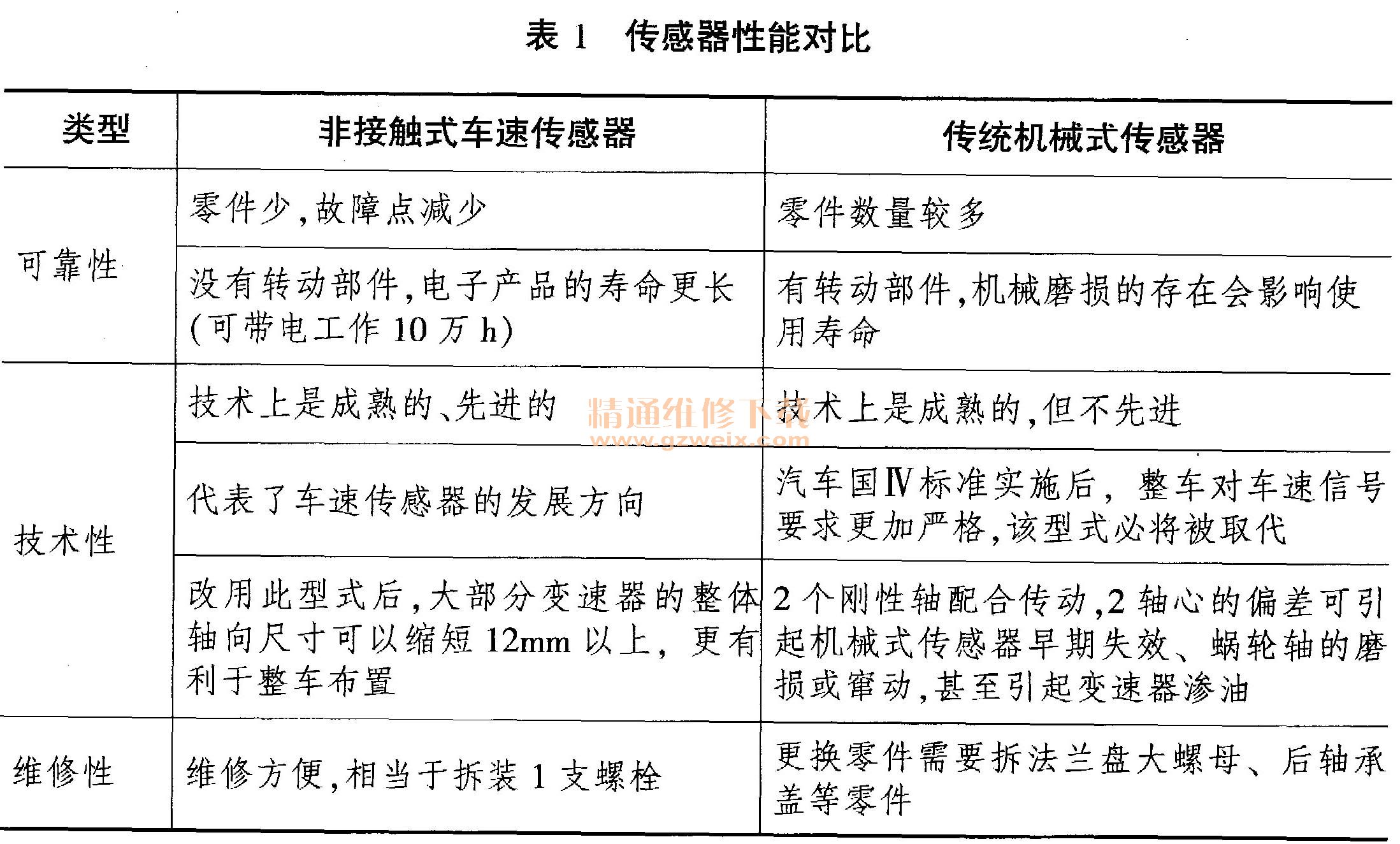

      目前,卡车变速器使用的车速传感器大部分还是传统的机械式传感器,即主、被动的蜗轮蜗杆式;而客车变速器基本上都已升级为非接触式电子车速传感器。传统机械式传感器与非接触电子式传感器的简单对比见表1.

    基于表1所示的对比,非接触式电子车速传感器的应用数量在逐年增多。国外的卡车、客车几乎都已采用非接触式车速传感器,比国内的应用时间要早很多。电子车速传感器在国内主要重型变速器生产厂家的使用也有7.8年时间了,但是用量上有所突破是从2012年开始。2014年,我公司电子车速传感器的使用量接近19万件。
    但是,随着电子车速传感器用量的上升,一些使用和质量问题也逐渐暴露出来。在2013年和2014年的重型变速器售后维修数据中,我们发现电子车速传感器故障的PPM值位于前列。通过几年的质量改进,电子车速传感器的失效模式也逐渐被掌握,对以后类似产品的应用提供了参考。
