详解水温传感器的检测(上)
来源:汽车维修技师  作者:佚名  2017-01-20 13:43:12

    一、汽车水温传感器的发展历程
    从水温传感器的作用进行分类,汽车上的水温传感器至少有两类:一类是水温表配套用的水温传感器,另一类是发动机电控系统用的水温传感器。
    在汽车技术的发展过程中,先出现了与仪表配套的水温传感器,但随着电控燃油喷射发动机的出现,电控发动机本身也需要一个专用的水温传感器,这样在早期的电控发动机的车辆中,可以看到两个水温传感器,一个用于水温表,另一个用于发动机电控系统。
    技术进一步发展,新型以网络化工作的车辆电气系统中,又将两个传感器集成一个,首先由发动机电控系统完成水温的检测,再将水温信息放到CAN总线上共享,这样仪表就能从CAN网络中获取水温信息,用于当前发动机温度的显示,这样水温传感器又从以前的两个变成了一个。

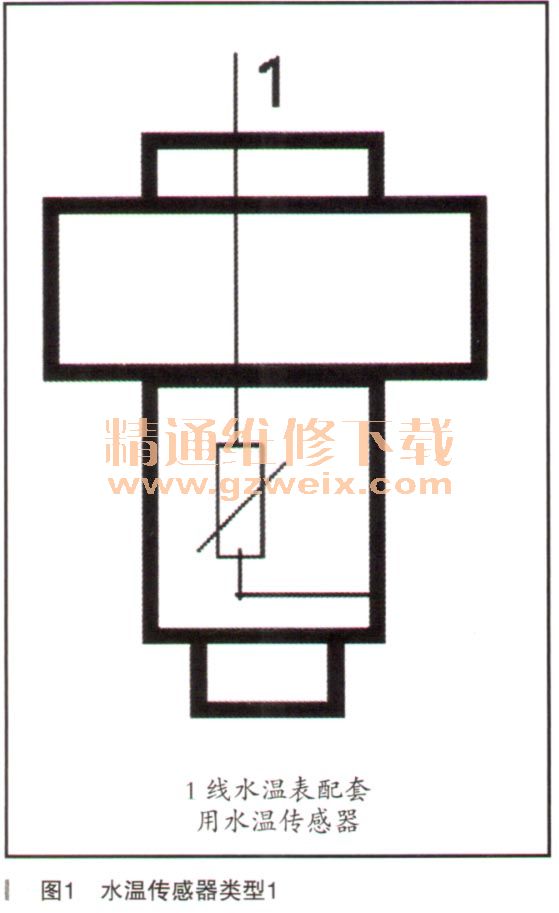

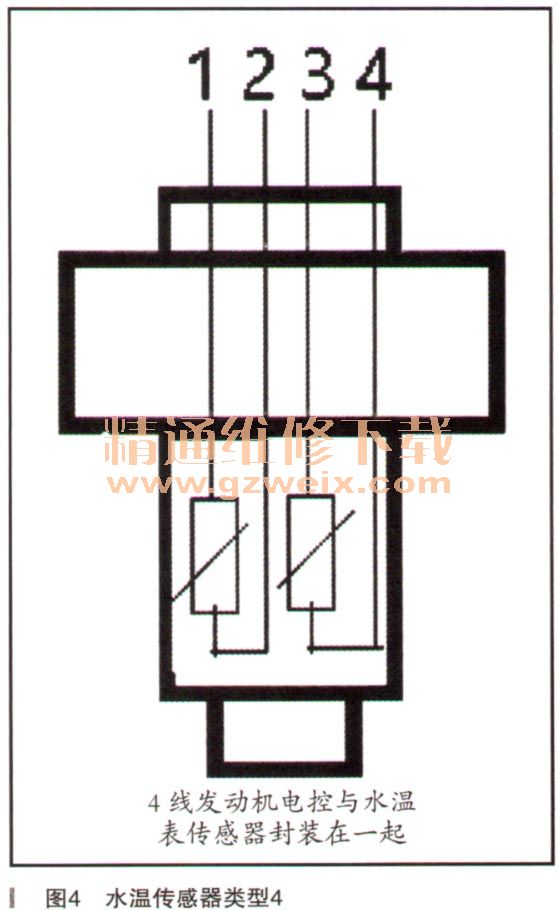

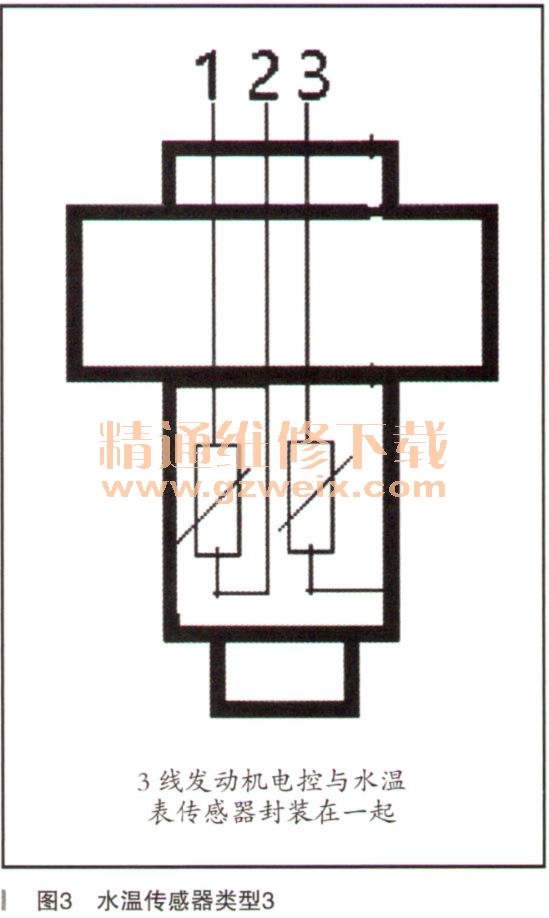

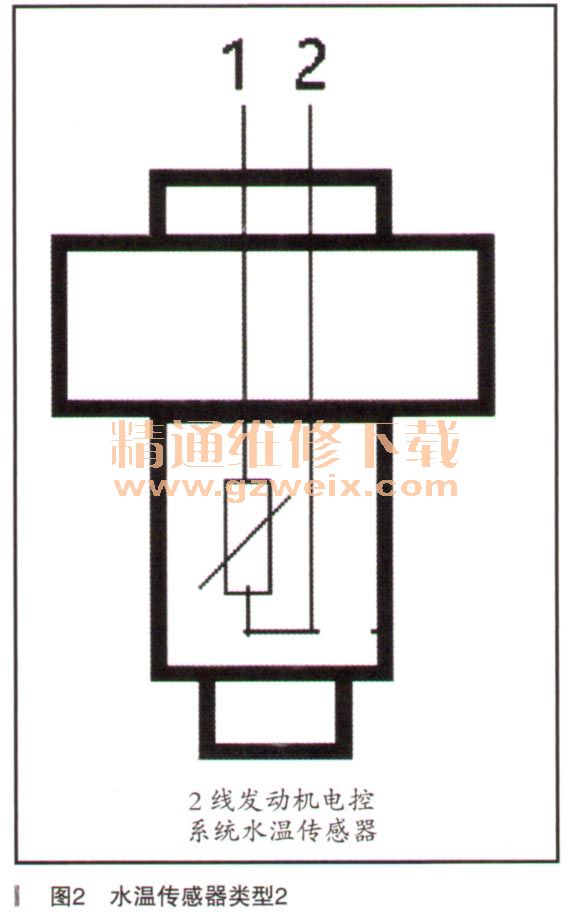

    从技术形式上与功能作用上的变革,造成水温传感器的封装形式经历了几种变化,如图1~图4所示。







    从原始的用于水温表的水温传感器只用一根导线输出,传感器的另一个端子与外壳相连接。这样,将水温传感器装到发动机上,水温表与水温传感器之间呈串联关系,因为水温的变化,引起水温传感器电阻的变化,进而引起串联电路中电流的变化,水温表呈现出指针角度的变化,显示出当前温度给驾驶员观察。
