二、发动机电控燃油喷射系统水温传感器的工作原理
水温传感器是利用热敏电阻的原理工作的,它与发动机ECU中的5V参考电阻(上拉电阻)串联工作,经过简化的原理图如图6所示。
在由两个电阻串联后组成的分压电路中,上拉电阻固定不变,下拉电阻变化时会有两个力.向的极端晴况:
1.下拉电阻为0,这时信号电压S就等于0。
2.当下拉电阻Rb为最大值(无穷大即断路)时,即电阻断路时,S端信号电压为电源电压,这里就是5V。

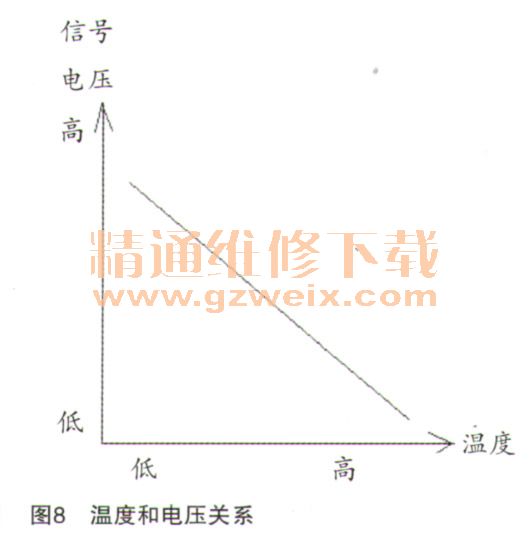

3一般情况下,汽车上的水温传感器多采用负温度系数热敏电阻,随着温度的上升,电阻下降,所以实际的信号电压的变化规律是随着温度的上升,信号电压下降,如图入图8所示。
4.发动机电控系统中的自诊断功能是为了减少维修时的难度,正常情况下,水温传感器的电阻不会出现。和断路两种情况,这两种情况出现后,就意味着电路出现短路或断路。为了维修更方便,电控系统设计了自诊断系统,当再现这两种情况时,将其定义为故障状态,会存储故障码。分别是水温传感器对地短路或对地断路。一般情况下,我们为了表达方便,将小于0.5V的信号电压定义成信号对地短路,高于43V信号定义为对地断路,如图9所示。
注意:
1.这里所说的0.5V和4.5V是一个泛指,不同的车型上可能有不同的设计,比如说低于0.3V者出现信号短路的故障码,这是有可能的,具体的情况应该去查原厂的维修资料进行确认,我们在这里仅做一个原理险的说明。
2.由此引申出,当水温传感器或其线路出现断路和短路时,发动机电控系统会存储上相应的故障码,这时的故障一般比较容易被检测到,相对来说维修难度较低;而如果发动机水温传感器出现性能上的漂移,比如某车的水温传感器在80℃时应该为800Ω,由于传感器性能漂移,变成了1000Ω,发动机电脑会误认为当前的温度为60℃,这时就是出现混合气调节上的偏差,此类故障一般较难发现,因为此时的信号电压仍在正常区域范围内,所以不会存储上故障码,这就会给诊断带来困难。
对于这种故障,只有提前意识到,才能做出针对性较强的检测,比如,我们可以用红外线测温仪直接检测水温传感器的实际温度,再用解码器中的数据流中的数据进行对比,这样才能发现故障。为了引起重视,我们将此种故障定义为“性能漂移。
