检测仪数据波形组合分析-在汽车故障诊断中的应用（上）

来源：汽车维修与保养作者：佚名 2017-02-20 08:30:57

    故障实例一：丰田RAV4动力不足
    车辆信息：2013款丰田RAV4、搭载自动挡变速器。
    故障现象：车辆加速无力。

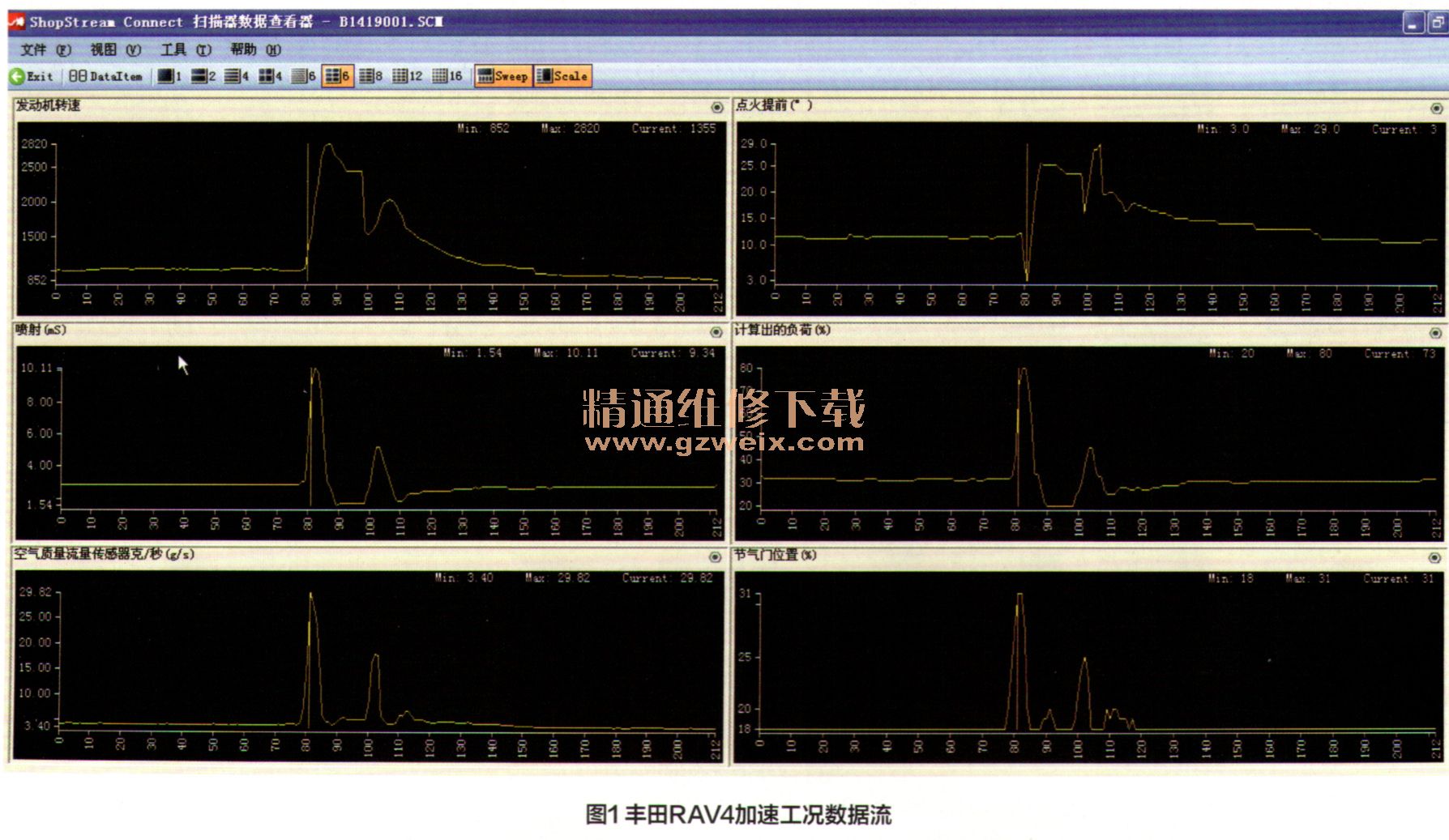

    故障排查：接上检测仪读取车辆故障信息，系统正常。做常规检测，油压为250～320kPa。更换火花塞，用内窥镜检测三元催化器，发现堵塞，接上检测仪抓取车辆数据相关信息如图1所示。

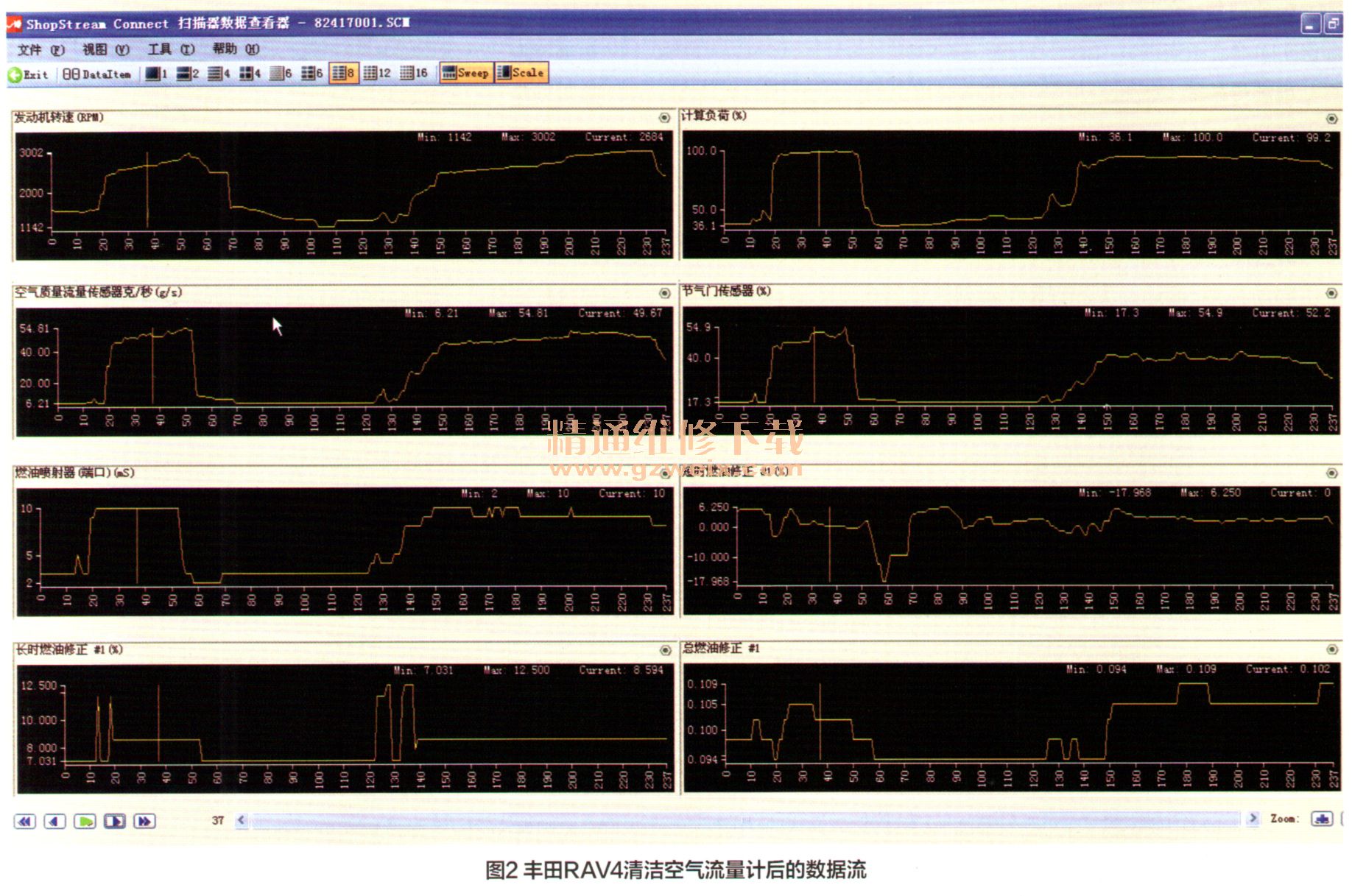

    经过数据分析，发现在80帧左右喷油脉宽为9.34ms，低于正常值（急加速正常值为12ms），计算出的负荷为76%，引起喷油脉宽低于正常值，负荷量增大的根本原因是进气量偏低。经过排查发现空气流量计脏污，清洁空气流量计后采集数据流如图2所示，喷油脉宽明显增加，燃油修正值明显变小，故障彻底排除。
