部析奇瑞艾瑞泽7车被动进入启动系统
来源:本站收集  作者:佚名  2017-03-13 08:28:31

    2 PEPS系统各功能控制原理
    2.1无钥匙进入系统控制原理

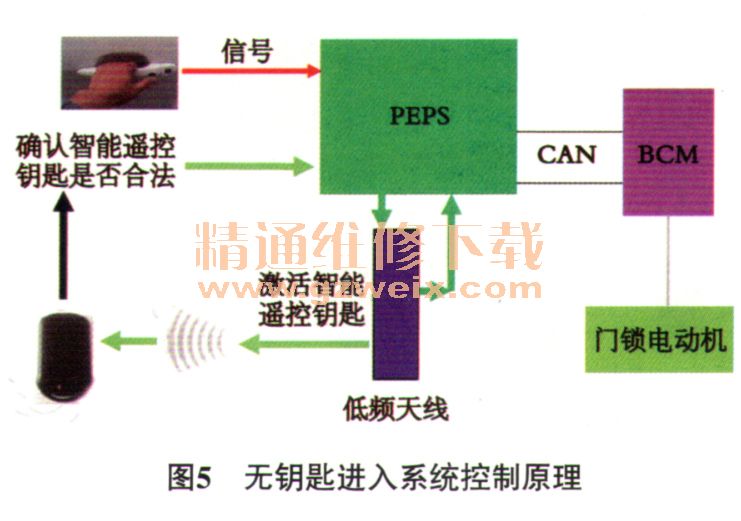

    奇瑞艾瑞泽7车PEPS系统无钥匙进入功能的控制原理如图5所示。

   (1)无钥匙解防。无论智能遥控钥匙在口袋里、挂在腰带上,还是放在包里,只要智能遥控钥匙在距离门把手传感器约1.5 m的范围内,按下门把手上的门把手开关,PEPS模块驱动低频天线,发PE认证指令,搜索智能遥控钥匙。智能遥控钥匙被唤醒后,通过PEPS模块中的高频天线响应PE认证数据。PEP$模块计算高频数据信息,认证合法性,并判断智能遥控钥匙的位置,若认证合法,通知BCM发送解锁指令,整车解除防盗(转向灯闪烁2次,4个车门全开锁)。在车门设防状态下按下门把手开关(解防)后30 s内,如果没有执行下列操作中的某个操作,所有车门将自动闭锁:打开任一车门;按下一键式启动开关;一键式启动开关在ACC或ON位置。
   (2)无钥匙设防。若四门两盖(4个车门和后备箱盖、发动机室盖)完全关闭,且启动开关在OFF位,同时判断智能遥控钥匙在车外且距离左前车门把手约1.5 m半圆这样的一个操作范围内,按下门把手开关,转向灯闪烁1次,喇叭响1次,所有车门闭锁,整车便完成设防程序。
   (3)操作范围。只有当智能遥控钥匙与门把手开关之间的距离在规定的操作范围内时,才可以使用遥控功能;智能遥控钥匙电池电量耗尽或操作位置存在强无线电波时,智能遥控钥匙无法正常工作;操作方位是距离个门把手开关的距离约1.5 m的范围内;如果智能遥控钥匙过于接近车门玻璃、门把手或后保险杠,门把手开关可能无法使用;智能遥控钥匙在操作范围内时,任何人甚至没有携带智能遥控钥匙的人都可以按下该侧范围内的门把手开关锁止/解锁车门。智能遥控钥匙处于以下状态下时,门把手开关将失去作用:一键式启动开关处于ACC或ON位;智能遥控钥匙留在驾驶室内或后备箱(此时按门把手开关会有报警和转向灯闪烁,仪表盘上会提示“请注意车门有遥控器”);遥控器不在车外操作范围内;车门打开或没有关好;智能遥控钥匙电池电量耗尽。
    2.2兼容普通遥控功能控制原理

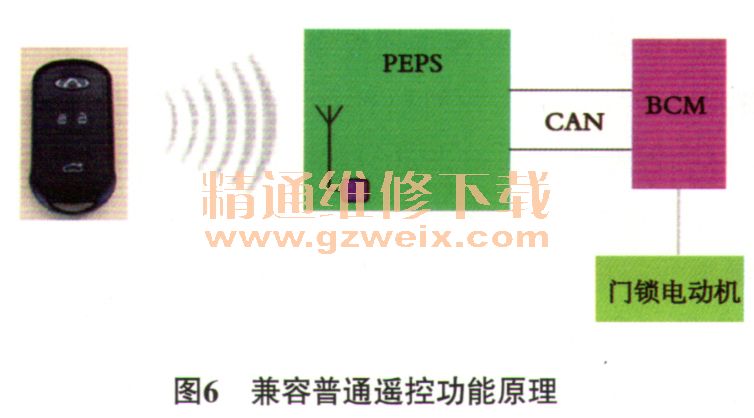

    PEPS系统具有和普通遥控器相同的功能一一遥控解锁功能、遥控闭锁功能和遥控后备箱功能。如图6所示,兼容普通遥控功能的工作原理如下。

   (1)遥控闭锁功能。电源在OFF状态下,按下遥控器上的闭锁按键,车门闭锁,且转向灯闪烁1次,喇叭响1声,整车进入设防状态。
   (2)遥控解锁功能。按下遥控器上的解锁按键,4个车门锁打开,转向灯闪烁2次,整车解除设防状态。在车门设防状态下按下遥控器上的解锁开关(解防)后30 s内,如果没有执行下列操作中的某个操作,所有车门将自动闭锁:打开任一车门;按下一键式启动开关;一键式启动开关在ACC或ON位置。
   (3)遥控后备箱功能。长按(约1.5 s)遥控器上的后备箱按键,后备箱弹开。
    2.3机械钥匙解锁功能
    拨动钥匙背面的机械钥匙拨钮,抽出机械钥匙,将机械钥匙插入左前门锁芯向左或右旋转,即可解锁、锁闭车辆。在车辆成功设防时,用机械钥匙可以解锁,但是属于非法进入,此时会报警,转向灯闪烁;在车辆设防成功时,按下启动开关到ACC挡时不报警,转向灯不闪烁,到ON挡时,属于非法进入,此时会报警,转向灯闪烁。
    2.4后备箱开启功能控制原理

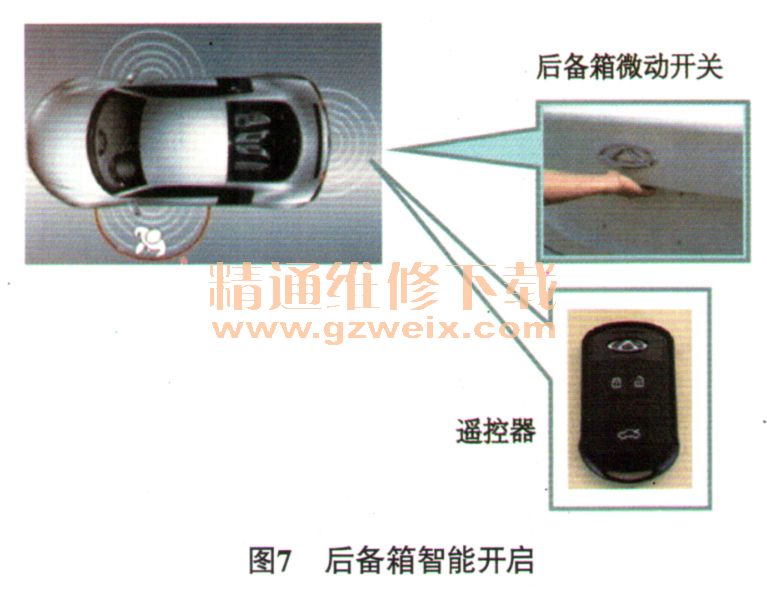

   (1)后备箱智能开启。车门处于解锁状态时,则后备箱微动开关处于启用状态,无需携带遥控器,按下后备箱微动开关,可以打开后备箱;车门处于闭锁状态时,则后备箱外开启开关被禁用,必须携带遥控器走进车辆后部(图7),按下后备箱微动开关才能打开后备箱。如果车辆设防成功,遥控器在后低频天线可探测范围之内,按后备箱微动开关后备箱盖无法打开,要检查一下是否通过无碟DVD系统对车辆信息进行过仅遥控开启功能开的设置。

   (2)后备箱遥控开启。无论车门处于闭锁还是解锁状态,长按遥控器上的后备箱开启按钮(约1.5 s),则后备箱盖将解锁释放弹起。
    为了保证安全,当用户遥控锁车、中控锁车或用机械钥匙锁车时,如果车门有遥控器,系统将禁用门把手开关,从而需要通过遥控来进行解锁、闭锁车辆;为了保证每一次门把手开关的解闭锁动作都能执行到位,切忌快速连续操作门把手开关和后备箱微动开关;某些特殊情况下,譬如钥匙距离车门太近,则钥匙可能被系统识别为该钥匙在车辆内部,造成门把手开关被禁用,无钥匙进入功能不能正常工作,此时需要遥控来闭锁、解锁车辆;如果整车电源在ACC或IGN状态,为避免误动作,遥控闭锁功能将会被屏蔽;无碟DVD系统可以对车辆信息进行相关设置,如设防提示(灯光和喇叭开关提示开/关)、自动解锁(开/关)、转向辅助照明(开/关)、紧急制动报警灯(开/关)、仅遥控开启后备箱(开/关)等功能。若设置成功后会改变以上功能的提示状态。
