因为3只正极管的正极分别和发电机三相绕组的始端接在一起，它们的负极端相连，所以在某一瞬时正极端电位最高者导通。而3只负极管的负极分别和发电机三相绕组的始端接在一起，它们的正极端相连，所以在某一瞬时负极端电位最低者导通。但一般同时导通的管总是2个，正、负管子各一个。
    根据正负管的导通原则，交流发电机整流前、后的波形图如图12所示。整流过程如下：

    0～t1；时间内，W相电位最高，V相电位最低，二极管VD5～VD4获得正向电压而导通。电流从W相经VD5、负载电阻RL、VD4回到V相构成回路。因为二极管内阻很小，所以W相与V相之间的线电压都加在负载电阻RL上。
    t 1～t2时间内，U相电位最高，V相电位最低，二极管VD1、VD；获得正向电压而导通。电流从U相经VD1、负载电阻RL、 VD、回到V相构成回路。U相与V相之间的线电压加在负载电阻RL上。
    t2～t3时间内，U相电位最高，W相电位最低，二极管VD1、VD6获得正向电压而导通。U相与W相之间的线电压加在负载电阻RL上。
      同理，在后面的时间段内二极管依次导通，如此循环，在负载电阻2端得到一个比较平稳的直流脉动电压。
    六、交流发电机的工作特性
    1．输出特性
    交流发电机的输出特性是指发电机向负载供电，当保持发电机的输出电压一定（对12V系列的交流发电机规定为14V，对24V系列的规定为28V）时，输出电流与转速之间的关系。即U＝常数时，I=f（ n）的函数关系。
    如图13所示是交流发电机的输出特性曲线。当发电机的转速小于一定值n，时，对外输出的电流为0。当发电机达到额定电压并能对外输出电流时的最小转速n1，称为空载转速。

    空载转速常用来作为测试发电机性能的参数之一，是选定发动机的主要依据。发电机达到额定电流时的转速称为额定转速或满载转速，即图中虚线所对应的转速n2。发电机的额定电流一般为最大电流的70% ～75%。
      发电机在出厂时，通过试验，规定了空载转速与额定转速。在使用过程中，可通过检测n1和n2这2个数据来判断发电机性能的好坏。
    从发电机的输出特性曲线图中可以看出，发电机输出电流的能力随转速的升高而增大，但曲线越来越平坦，当转速达到一定值时，转速再增加电流都几乎不再增加。这时的电流叫做发电机的最大输出电流1max（即限流值）。由此可见，交流发电机自身具有限制输出电流、防止过载的能力，又称为自我保护能力。
    交流发电机在电压一定时，发电机电流存在最大值Imax所以发电机的功率也存在最大值。
    2．空载特性
      交流发电机的空载特性是指发电机在空载运行时，其端电压随转速变化的关系。即I=0时，U= f （n）的曲线。

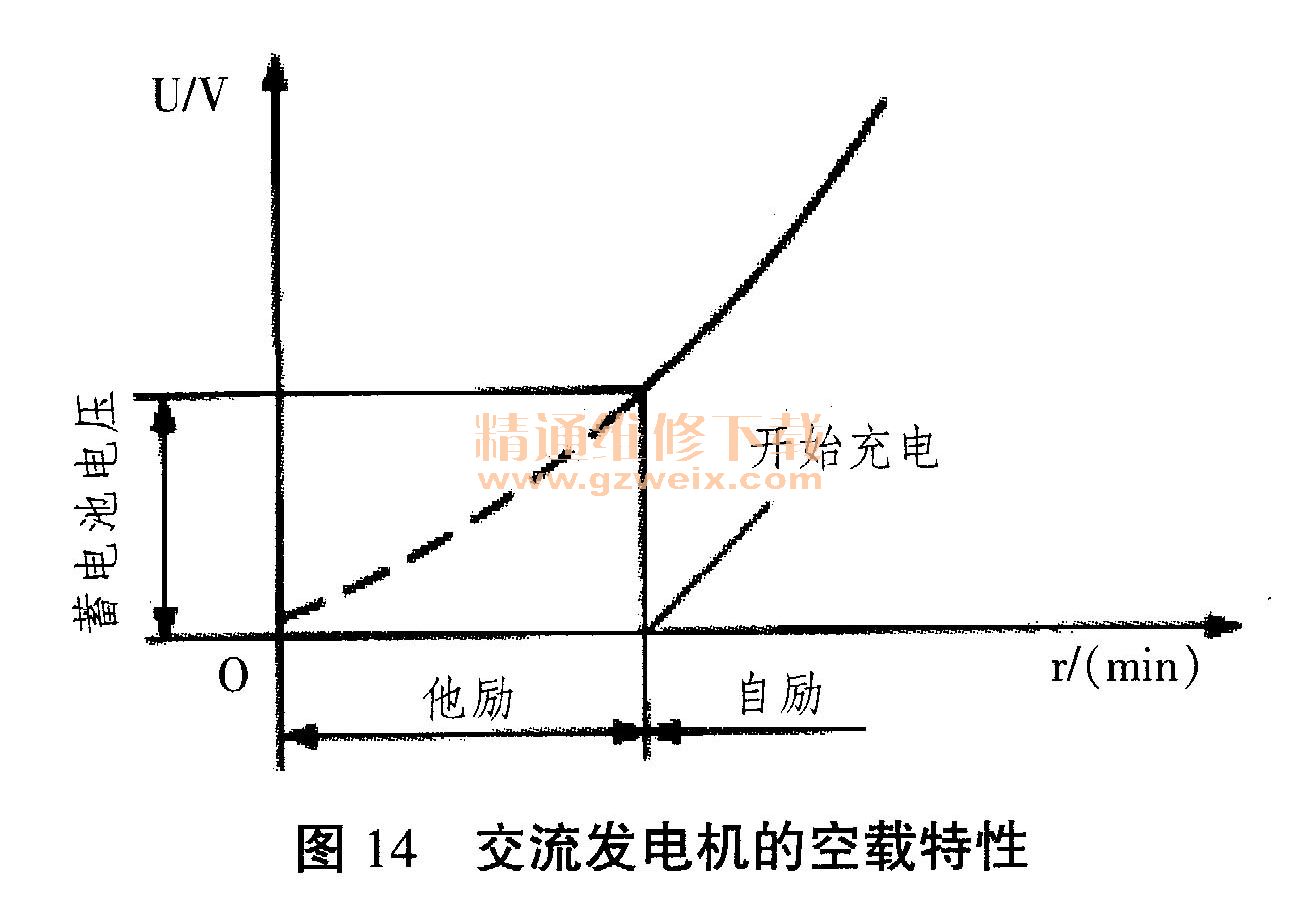

    如图14所示的是发电机的空载特性曲线。从空载特性曲线可以看出，发电机的输出电压是随发电机转速升高而增加的。当发电机由它励转为自励时才能向蓄电池充电，改善低速充电性能。发电机的空载特性可以判断发电机低速充电性能的好坏。

    3．外特性
    交流发电机的外特性是指当发电机转速一定时，其端电压与输出电流的关系，即n＝常数时，U=f（I）的曲线。
    如图15所示是发电机的外特性曲线。从外特性曲线可以看出，随着输出电流的增加，端电压迅速降低。因为随着输出电流增加，转速越高，定子绕组的阻抗越大，在定子绕组上的电压降得越快。

    如果发电机在高速运转时，突然失去负载，发电机电压会突然升高，致使发电机及调节器等内部电子元件有被击穿的危险。发电机的自身有限流的作用，当输出电流达到一定值的时候，如果负载再增加，其输出电流会同电压一起减小，即在外特性曲线上有1个转折点。所以当发电机发生短路时，其短路电流很小，这就是发电机的自身限制电流的能力。
